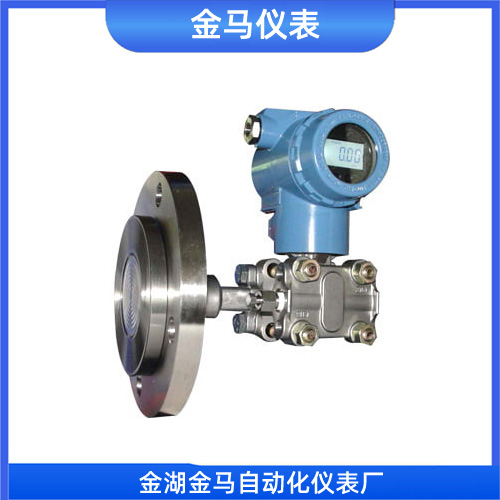

单法兰差压变送器

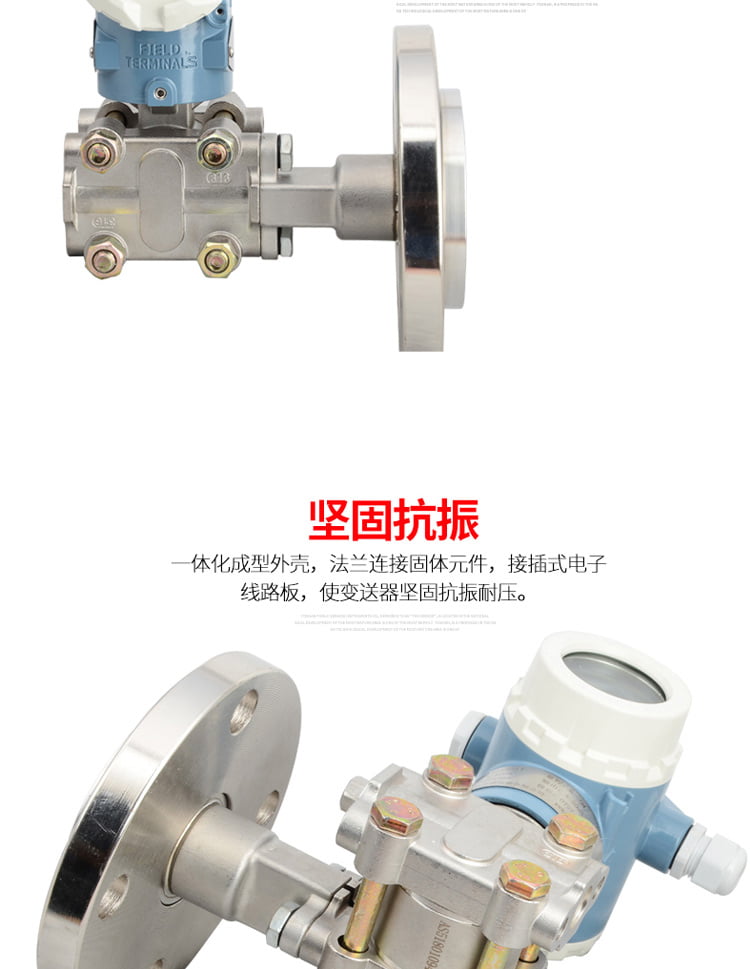

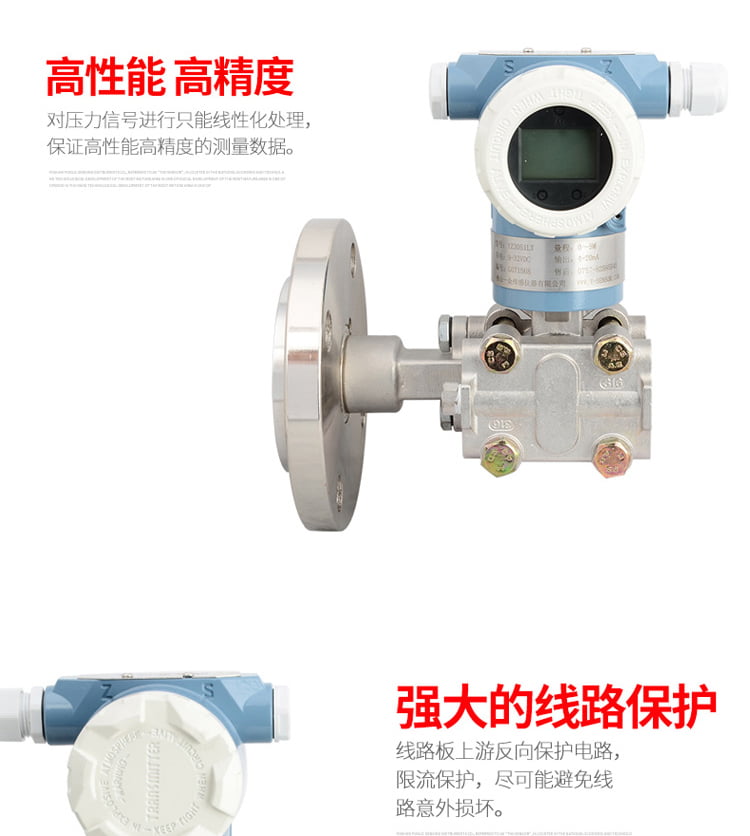

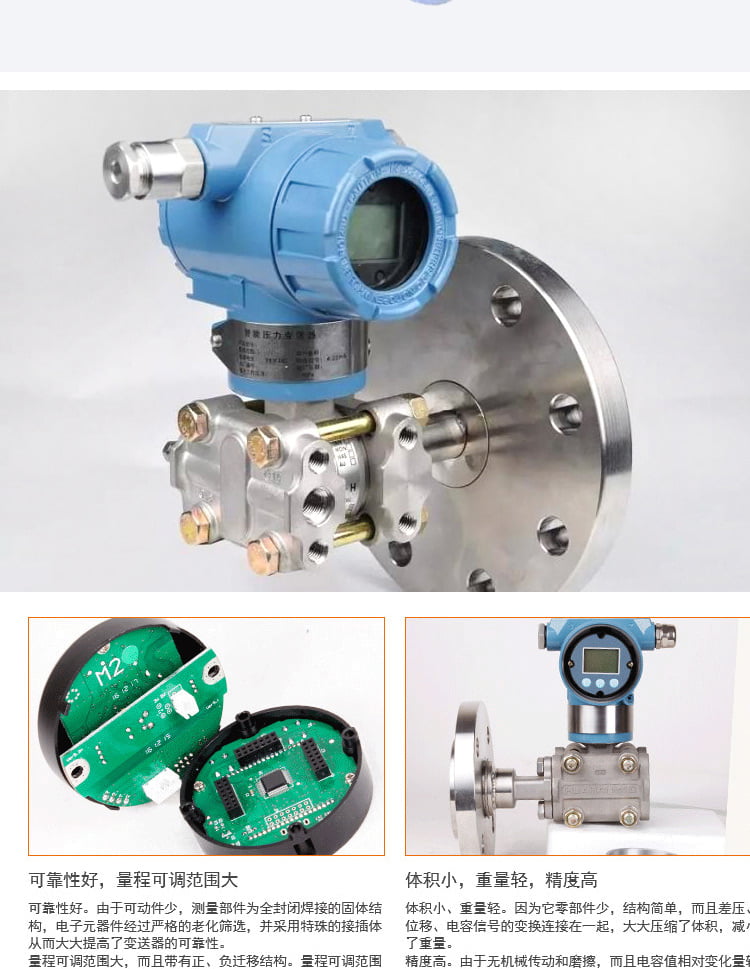

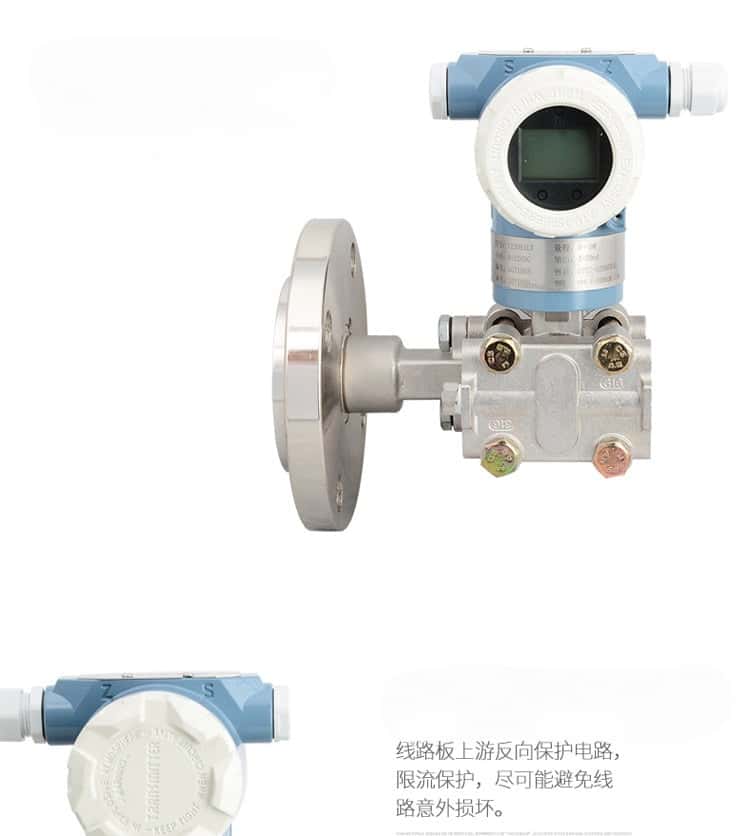

单法兰差压变送器主要由差压传感器、毛细管和法兰膜片三部分组成。

它的**工作原理是：当被测介质的压力作用于法兰端的隔离膜片时，膜片会产生微小位移。这个位移通过膜片与传感器之间填充的硅油（或其他填充液）传递到内部的差压传感器上。传感器将这一压力差转换成线性比例的电信号，*终输出4-20mA的直流电流信号，或通过HART、RS485等协议进行数字通讯。

这种“间接测量”的设计巧妙地将传感器与被测介质隔离开来，因此特别适用于以下场景：

- 高温介质：避免高温直接接触损坏传感器（如蒸汽、高温油）。

- 腐蚀性介质：通过选择耐腐蚀的膜片材质（如哈氏合金、钽）来应对酸碱。

- 高粘度或易结晶介质：如纸浆、泥浆、原油，防止堵塞引压管。

- 卫生级要求：如食品、医药行业，法兰齐平结构无死角，易于清洗。

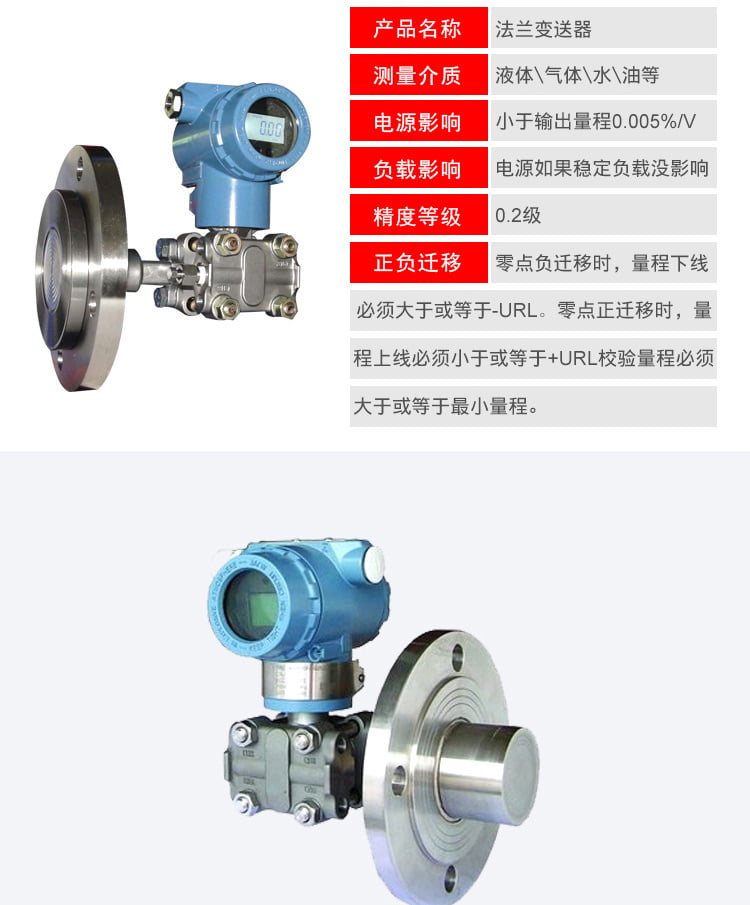

 技术规格与**参数

市面上的主流产品技术指标相近，以下是综合多款产品的**参数范围，供你参考：

| 参数项 | 典型技术指标 | 备注说明 |

| :--- | :--- | :--- |

| 测量范围 | 0-0.25kPa 至 0-3MPa | 不同量程段对应不同传感器，需按实际工况选择 |

| 精度等级 | ±0.075% ~ ±0.2% F.S | 高精度可达0.075%，适用于关键工位控制 |

| 填充液 | 硅油（常规）、氟油（氧气/氯气） | 硅油适用-40~180℃，氟油适用于*氧化性介质 |

| 膜片材质 | 316L（**）、哈氏合金C、钽、PTFE | 316L通用；哈氏C抗腐蚀；钽抗*酸；PTFE防腐涂层 |

| 输出信号 | 4-20mA（**）、4-20mA+HART、RS485 | HART协议是目前工业上*通用的智能通讯协议 |

| 法兰规格 | DN50、DN80、DN100 或 2"、3"、4" | **匹配国标HG/T或美标ANSI法兰** |

| **等级 | Ex d IIC T6（隔爆）、Ex ia IIC T6（本安） | 适用于石油、化工等易燃易爆环境 |

| 防护等级 | IP65 / IP66 / IP67 | 防尘防水，适应户外恶劣环境 |

 选型要点

为了确保仪表长期稳定运行，选型时建议重点关注以下环节：

1.  确认法兰类型

    - 平法兰：膜片与法兰面齐平，适用于一般粘性介质。

    - 插入筒式：膜片伸出法兰面，适用于粘性大、易沉淀或需要深入容器内壁测量的工况。

2.  接液材质选择

    这是防腐蚀的关键。需根据介质化学成分选择膜片材质。例如，盐酸环境常用钽膜片，含硫环境常用哈氏合金。

3.  温度与压力范围

    需确认过程温度是否在填充液的工作范围内（如常温硅油**上限为180℃，高温应用需选型特殊填充液）。同时确认法兰的公称压力（PN或Class）是否大于设备内的*大压力。

 安装与使用注意事项

- 安装位置：应避免安装在*振动源和温度波动大的地方。测量液体时，法兰膜片建议垂直向下安装，确保膜片充分接触介质，避免气体聚集。

- 零点校准：由于安装位置（如变送器与法兰的高度差）会产生静压差，安装后必须进行零点迁移调整，以消除影响。

- 高温介质处理：测量蒸汽或高温介质时，建议在法兰前加装冷凝管或散热器，保护膜片和填充液不受损坏。

- 冬季防冻：在寒冷地区，需对仪表及引压部分进行伴热或保温，防止导压管内液体结冰膨胀损坏传感器。
