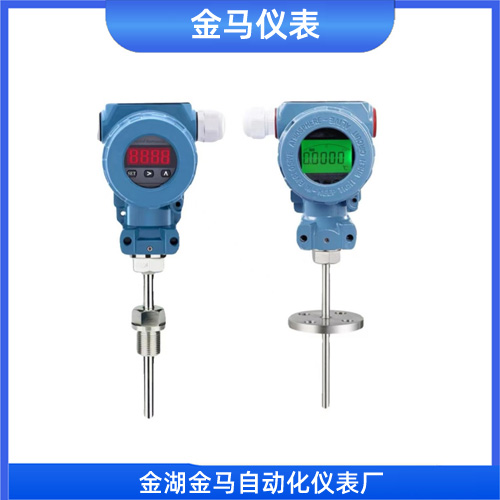

一体化温度变送器

一、什么是⼀体化温度变送器？

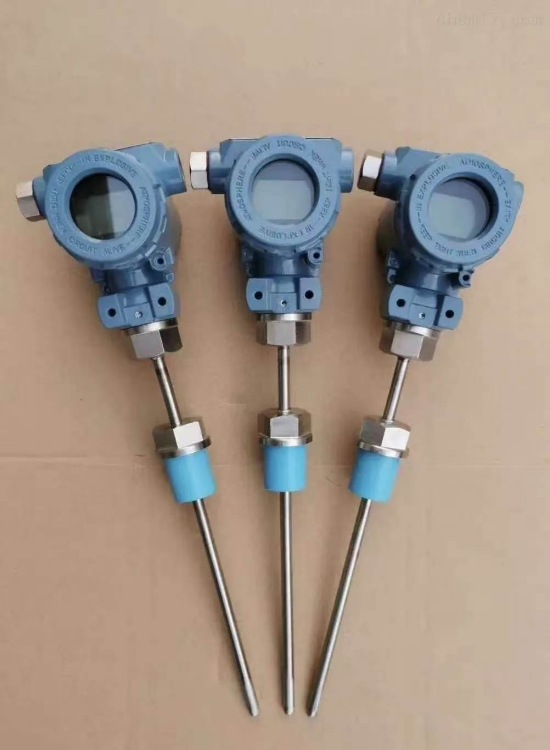

一体化温度变送器**由测温探头（热电偶或热电阻传感器）和两线制固体电子单元共同组成。其**特点是采用固体模块形式，将电子单元直接安装在测温探头的接线盒内，形成一个完整的现场安装式仪表。

它将温度传感器测得的信号（电阻变化或热电势）直接转换成**的4-20mA、0-10V或RS485等电信号输出，便于远距离传输给显示仪表、DCS系统或PLC控制系统。

二、工作原理与分类

根据传感器的不同，一体化温度变送器主要分为两类：

- 热电阻温度变送器：**配合Pt100、Cu50等热电阻使用。其内部电路（基准单元、R/V转换单元等）将热电阻随温度变化的阻值进行放大和非线性补偿，*终输出与温度成线性关系的**信号。适用于中低温测量（** -200℃ ~ 600℃）。

- 热电偶温度变送器：配合K、S、B、E等分度号的热电偶使用。由于热电偶输出的是毫伏级热电势，且存在冷端温度变化的问题，该类变送器内置了冷端补偿电路和线性化处理单元，将微弱的电势信号放大并转换为**信号。此外，这类变送器**还具备断偶保护功能，当传感器损坏时，输出会*制达到*大值（如>20mA），以警示系统切断电源或启动联锁，防止事故发生。适用于高温测量（*高可达 1600℃以上）。

三、 ***势与特点

相比于传统分体式仪表，一体化设计带来了***势：

1. 结构紧凑，安装简便：体积小、重量轻（部分产品总高仅166mm），直接安装在现场接线盒内，无需额外仪表柜。

2. 节省线缆成本：采用二线制传输方式（电源与信号共用两根线），且对于热电偶而言，可直接使用普通铜导线代替昂贵的补偿导线，大幅降低布线成本。

3. 抗干扰能力*：将微弱信号就地放大为4-20mA电流信号进行远传，电流信号在传输过程中对噪声不敏感，适合远距离或工业电磁环境复杂的场合。

4. 高精度与高稳定性：现代智能型变送器内置微处理器，量程比可达100:1，数字精度可达±0.05%，长期稳定性*异（如0.25% / 60个月）。

5. 智能化功能：支持HART协议通信，可通过手持器或上位机进行远程组态、量程调整、诊断和维护。

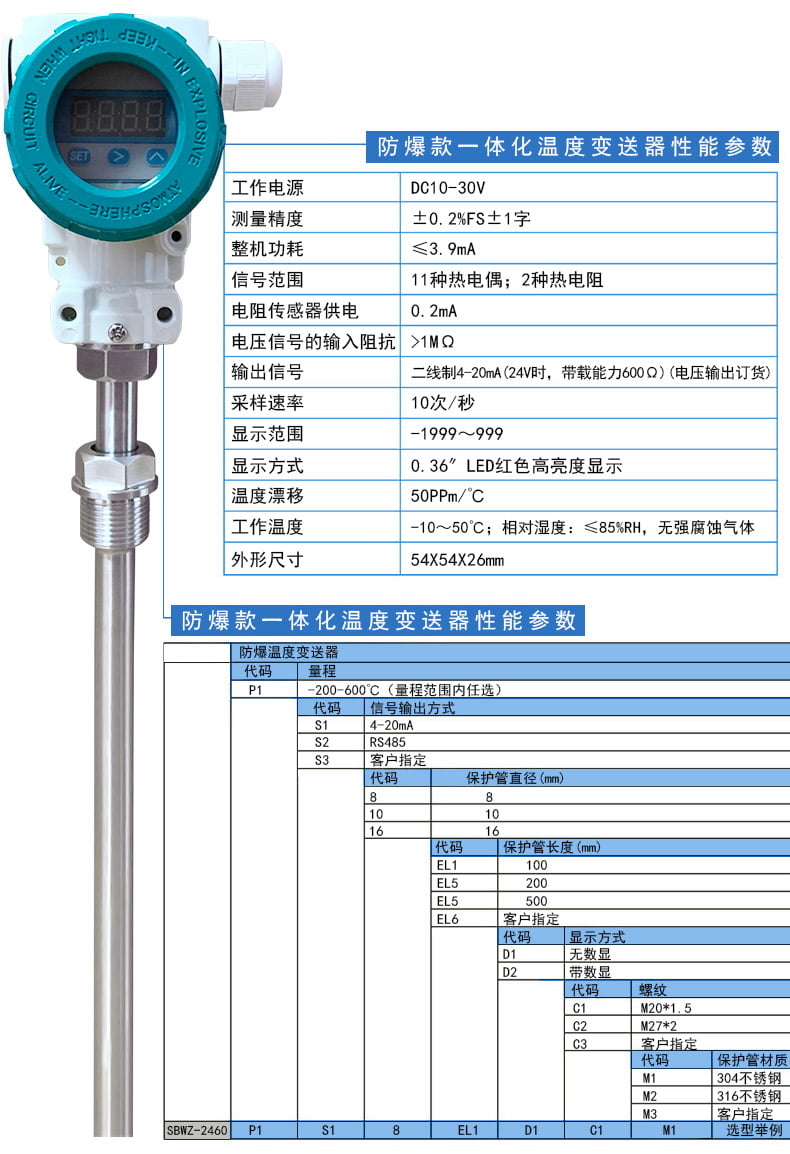

四、关键技术参数与选型要点

在选型和使用时，需重点关注以下参数：

| 参数类别 | 典型指标 / 选项 | 说明 |

| :--- | :--- | :--- |

| 输入类型 | Pt100, Cu50, K, S, E, B 等 | 根据测量温度范围选择，热电阻适用于中低温，热电偶适用于高温 |
