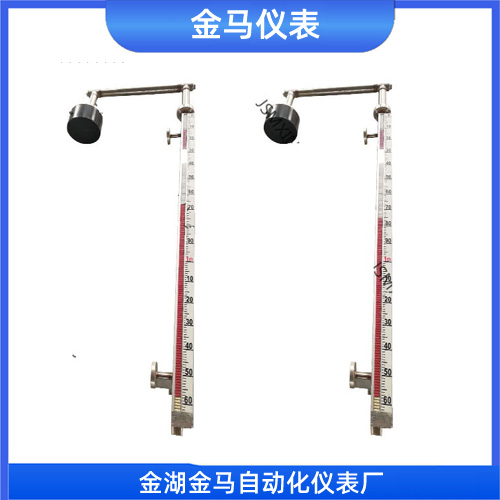

浮标液位计

一、 产品概述

浮标液位计是一种基于恒浮力原理工作的液位测量仪表。它主要适用于石油化工系统中贮有腐蚀性介质的槽、罐，以及油田、油库的拱顶容器，也常用于水塔、水箱等需要低成本液位测量的场合，用以解决人工测量液位的困难。

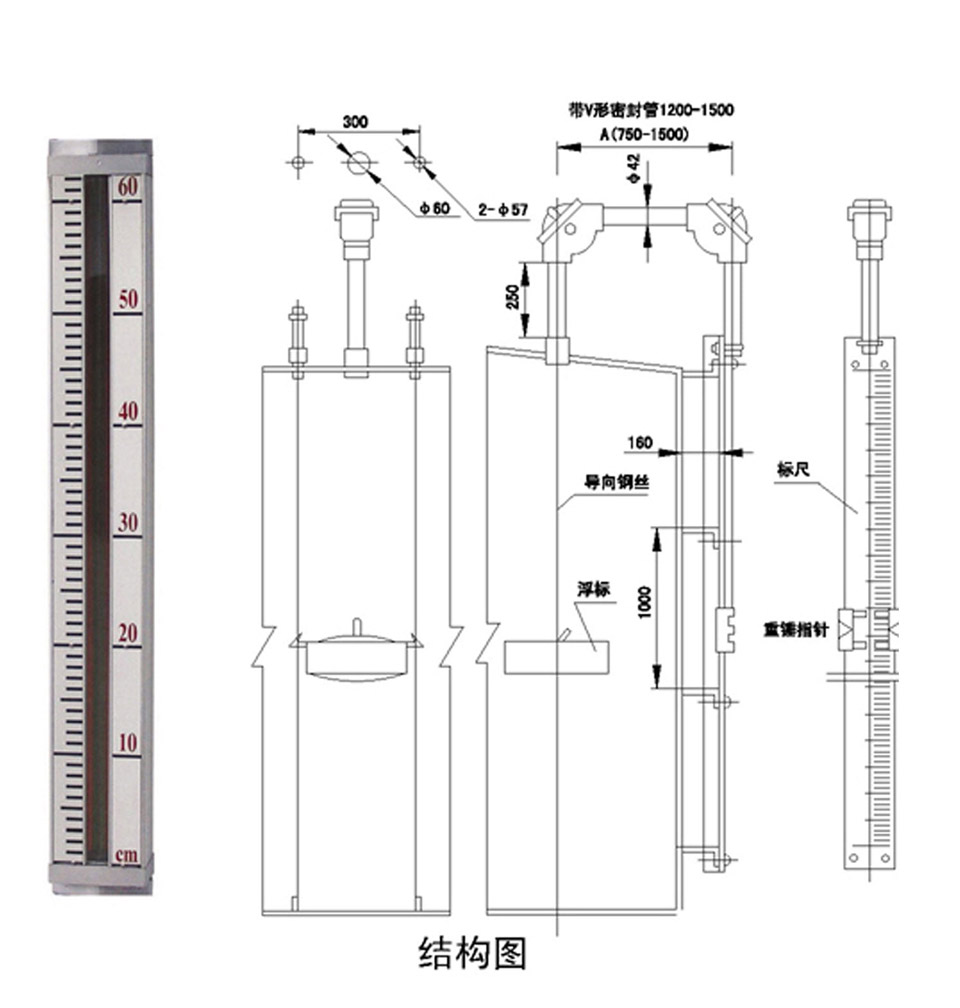

该仪表**由浮标（浮子）、连接钢丝、导向滑轮、重锤指针及标尺等部分组成。

 二、 工作原理

浮标液位计是根据力平衡原理设计的。

1.  平衡状态：当液位稳定时，浮标的重量（W）、重锤指针的重量（W1）和浮标在液体中所受的浮力（F）达到平衡状态，即 W - F - W1 - f = 0（其中 f 为系统摩擦力）。

2.  液位变化：

    - 液位上升：浮标浸没体积增大，受到的浮力（F）增加。原有的平衡被破坏，重锤指针会下滑，直到建立新的平衡。

    - 液位下降：浮力减小，重锤指针则上升。

3.  指示：通过重锤指针在标尺上的位置，或通过与之相连的指示仪表，直接显示出液位的高度。

 三、 主要**参数

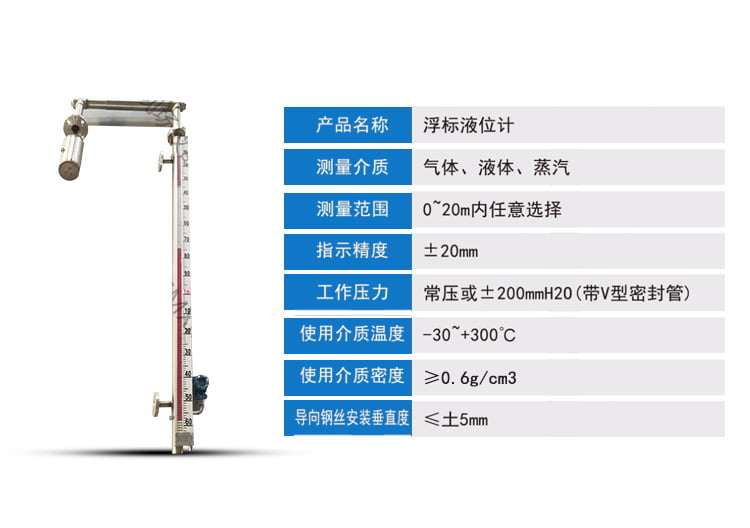

以下是基于市面上常见型号（如UZ、UFZ型）的典型**指标，不同厂家产品略有差异：

| 参数项 | 典型**指标 | 备注 |

| :--- | :--- | :--- |

| 测量范围 | 0 ~ 20 m（可任意选择） | 部分产品支持*长量程定制 |

| 指示精度 | ±10 mm ~ ±20 mm | 不同厂家和结构精度略有不同 |

| 工作压力 | 常压 或 ±200 mmH₂O | 部分高压产品可达 ≤10MPa |

| 介质温度 | -30℃ ~ +300℃ | 具体视接液材质和密封件而定 |

| 介质密度 | ≥0.4 g/cm³ ~ ≥0.6 g/cm³ | 适用于大部分轻质油品及水溶液 |

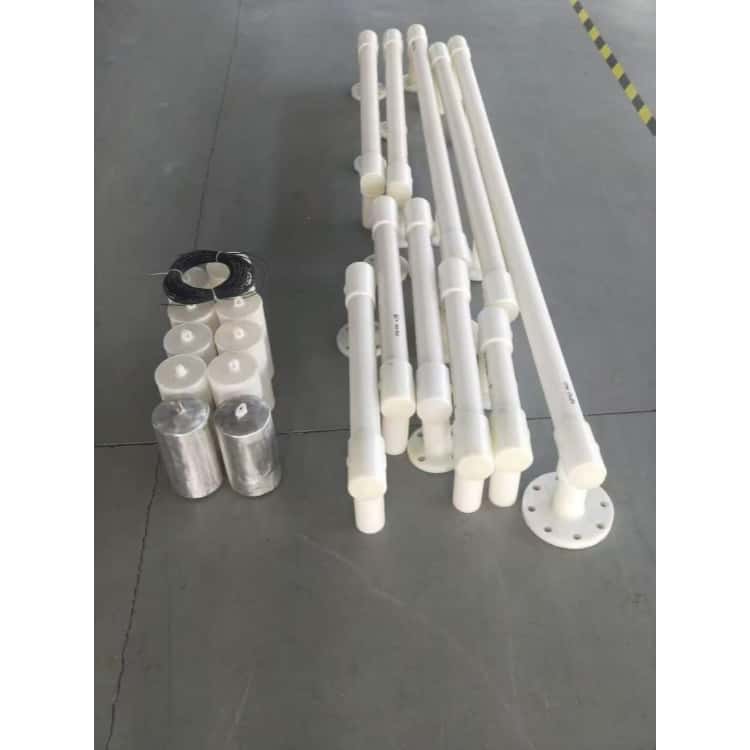

| 接液材质 | 304、316L 不锈钢、PP（聚丙烯）等 | 可根据腐蚀性介质定制 |

 四、 产品特点

- 结构简单，读数直观：无需外部电源，现场直接通过指针或标尺读取液位。

- 经济实用：价格低廉，适用于大型储罐、地下水池等非承压容器的液位测量。

- 耐腐蚀性*：通过选用不锈钢或衬里材质，可适应酸、碱及高粘度介质的测量。

- 适应恶劣环境：不受介电常数、泡沫等物理性质的影响，适用于易燃、易爆及有毒环境。

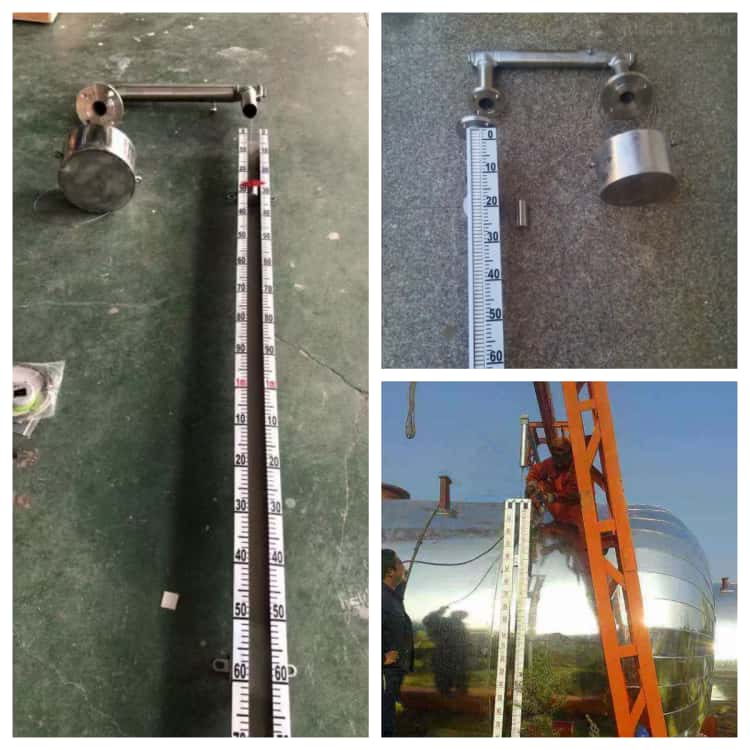

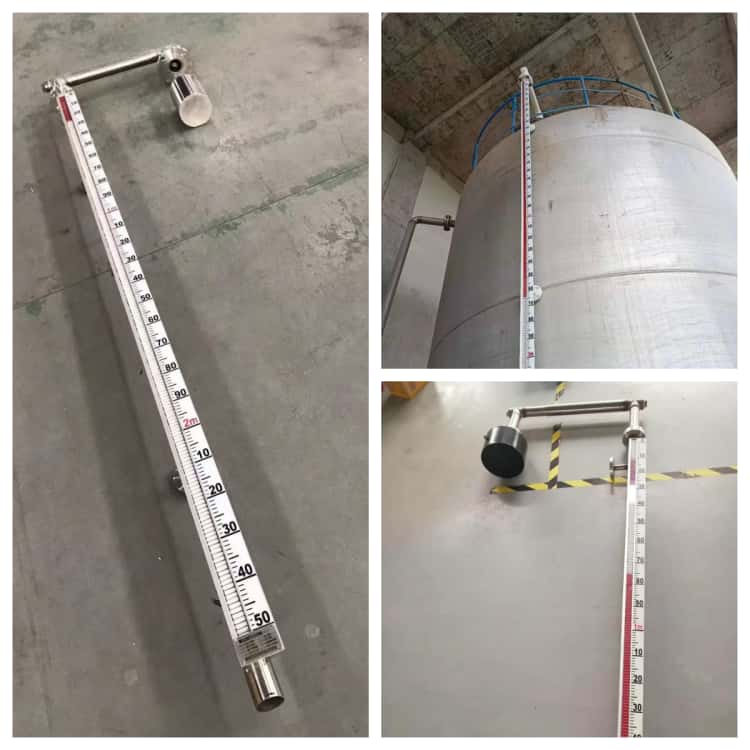

 五、 安装与维护要点

 1. 安装要求

- 垂直度：导向钢丝的安装垂直度需严格控制（如≤±5mm），以确保浮标上下移动顺畅，避免卡阻。

- 开孔与焊接：根据两个导向滑轮的间距，在容器顶部开孔并焊接导向螺栓管和滑轮导管。标尺支架的安装需保*两个导向滑轮处于水平位置。

- 调零与量程：

    - 调零：在罐内无介质（空罐）时，浮标位于罐底，调整钢丝长度使重锤指针指向标尺的“零”位。

    - 量程：将浮标拉到容器顶部*大测量点，确认重锤指针指向标尺的*大量程处。

 2. 维护与故障处理

- 清洁：定期清洗主导管或滑轮组件，清除沉积物或杂质，防止浮子卡阻。

- 防冻与防卡涩：在低温环境下，需检查刻度杆或钢丝是否结霜，及时清理；每周检查浮标是否移动顺畅，若阻力大需清洁并添加低温润滑油。

- 浮子检查：若发现液位变化但指示不变化，需检查浮球是否破裂、连接件是否脱落或钢丝绳是否脱槽。

- 校准：机械式浮标液位计建议每月校准一次，采用**液位对比法确认指示偏差。
