浮球液位计

浮球液位计产品详细介绍

 1. 工作原理

浮球液位计主要基于阿基米德浮力原理进行工作。当容器内的液位发生变化时，浮球（或浮子）会随之上下移动。根据输出信号的不同，其内部机制主要分为以下两种：

- 机械/磁耦合显示（就地显示）：在磁性浮球液位计中，浮球内装有**磁钢。当浮球随液位升降时，磁钢通过磁性耦合驱动外部显示器（如磁翻柱）翻转。**液位上升时翻柱由白色转为红色，下降时由红色转为白色，红白交界处即为实际液位高度。这种设计的*大*点是指示器与测量介质完全隔离，实现了密封性和安全性。

- 连续信号输出（远传/控制）：对于需要远程监控的场合，浮球液位计可配置变送器。当浮球沿导杆移动时，内部的磁铁会使导杆内一系列干簧管依次闭合，导致回路电阻发生线性变化，电子转换器再将其转换为**的4-20mA直流信号输出，供给PLC或DCS系统。

 2. 主要类型与结构

根据安装方式和功能需求，浮球液位计主要分为以下几类：

| 类型 | 安装方式 | 特点与典型应用 | 信息来源 |

| :--- | :--- | :--- | :--- |

| 侧装式 | 容器侧面法兰连接 | 利用连通器原理，便于观察和维护，适用于大部分敞口或承压容器。 |  |

| 顶装式 | 容器顶部法兰连接 | 适合地下储罐、水池或不宜侧面开孔的容器，测量范围**不超过5米以保*稳定性。 |  |

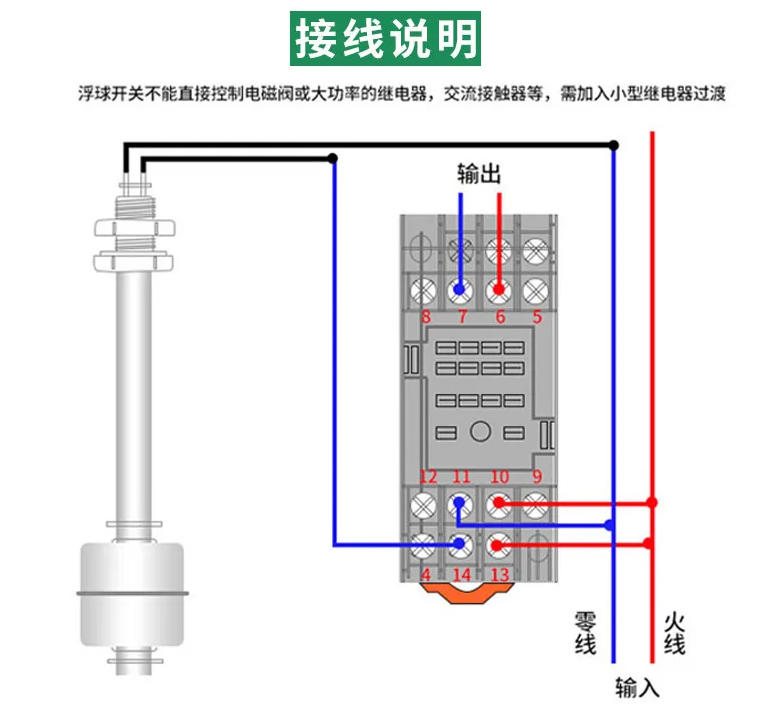

| 浮球开关 | 顶部或侧装 | 结构简单，成本低，主要用于液位高低点报警，控制泵的启停，实现液位保护。 |  |

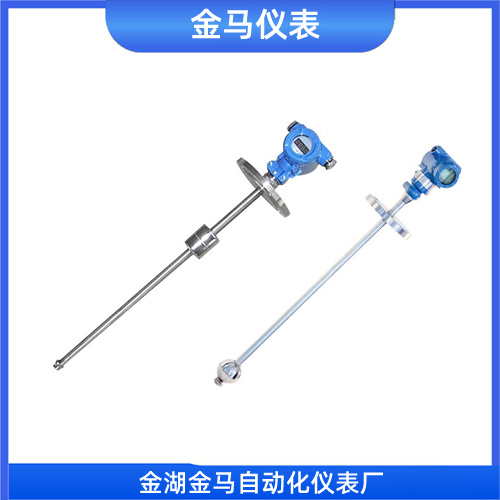

| 连续式液位计 | 顶部安装（探杆式） | 可输出4-20mA连续信号，实时监控液位变化，精度较高。 |  |

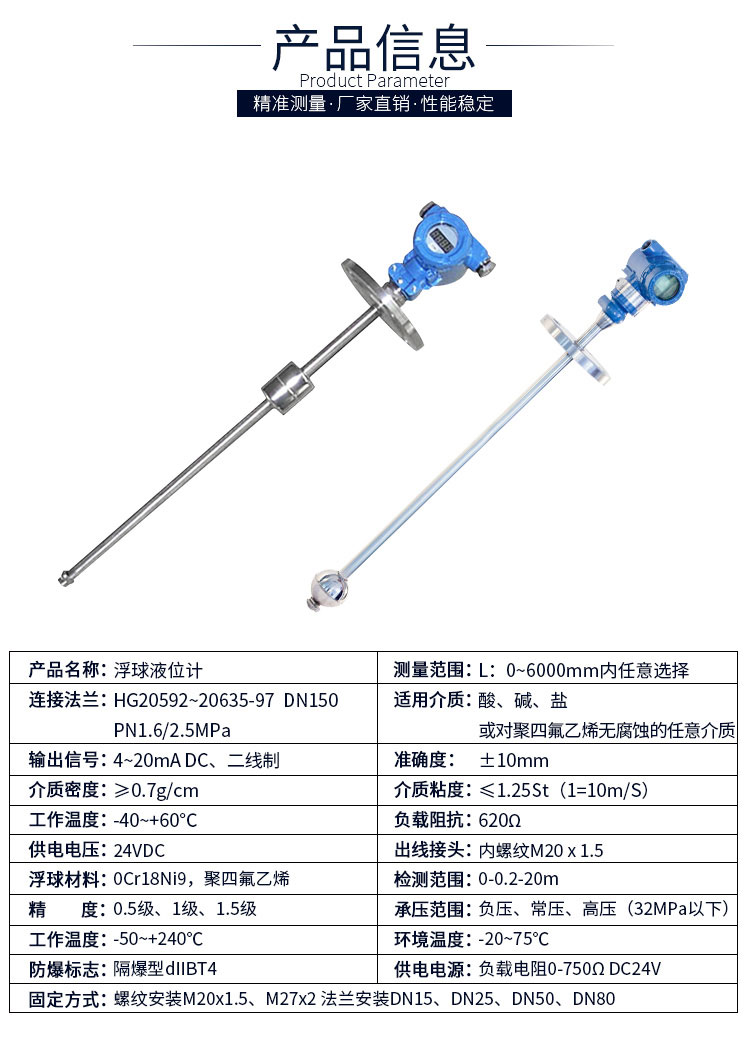

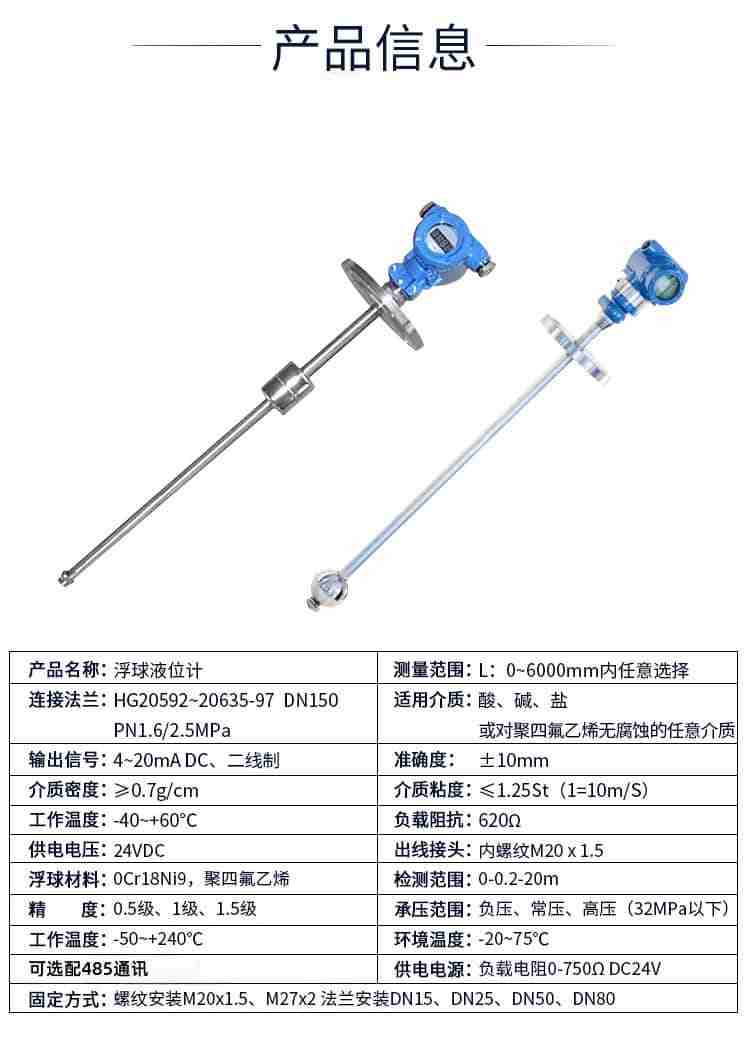

 3. 技术参数与性能指标

以下是浮球液位计的典型技术参数范围，不同**和型号会有所差异：

- 测量范围：**为300mm至6000mm，部分侧装式可达15000mm。

- 测量精度：就地显示一般为±10mm，部分产品可达±5mm。

- 工作压力：普通型≤2.5MPa，高压型可达9.6MPa以上。

- 介质温度：**范围-20℃～200℃，特殊高温设计可达450℃。

- 介质密度：一般要求≥0.45g/cm³或≥0.5g/cm³。密度过低可能无法浮起浮球。

- 介质粘度：**要求≤0.4Pa.S。对于高粘度介质，需选用加装加热夹套的型号以防止介质凝固。

- 材质选择：常见材质有SUS304、SUS316L不锈钢，对于腐蚀性介质可选PP、PVDF或内衬PTFE（聚四氟乙烯）。

 4. 产品特点与*势

- 安全性高：显示部分与被测介质完全隔离，尤其适用于易燃、易爆、有毒或腐蚀性介质的测量。

- 读数直观：磁翻柱双色显示（红/白），清晰醒目，无需外部电源即可就地读数。

- 结构简单可靠：纯机械结构或简单的电磁转换，故障率低，使用寿命长，维护成本低。

- 适用性广：通过更换不同材质和浮球，可适应从水、油到*酸碱等多种液体介质。

 5. 选型要点与注意事项

选择合适的浮球液位计需要考虑以下因素：

1.  介质特性：确认介质的密度、粘度、腐蚀性以及是否易结晶。例如，介质密度需≥0.5g/cm³；高粘度介质需选型带加热夹套的产品。

2.  工况参数：明确容器的工作压力和工作温度，确保仪表等级**要求。

3.  安装方式：根据容器结构选择侧装或顶装。顶装式存在一定的测量盲区，读数时需进行补偿或确认厂家已将零点迁移。

4.  输出需求：确定是需要就地现场显示，还是需要4-20mA远传信号，亦或是高低位报警开关。

5.  材质与连接：根据介质腐蚀性选择接液材质（如316L、PTFE）。确认法兰**（如HG/T20592）和尺寸，确保与容器接口匹配。
