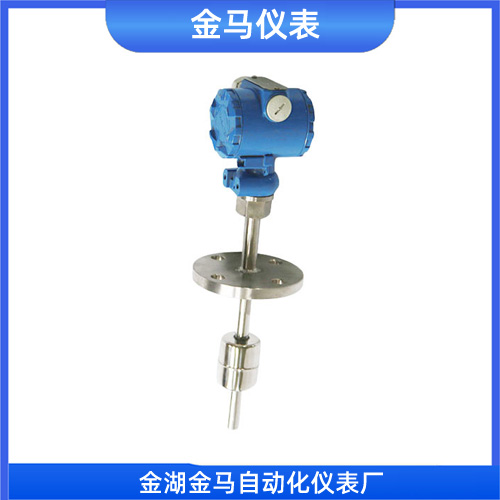

浮球液位计

浮球液位计是一种基于阿基米德浮力原理工作的液位测量仪表，**应用于石油、化工、食品、水处理等行业的储罐、反应釜、锅炉等设备中。它的***势是结构简单、读数直观、安全可靠，尤其适用于高温、高压、易燃易爆或腐蚀性介质的测量。

工作原理

浮球液位计的**是一个内置磁钢的浮球。当液位变化时，浮球随液面同步升降，并通过磁耦合作用，将位移信号转化为可读的指示或电信号。

它的工作主要分为两种形式：

- 就地显示：在主体管外安装带有双色翻柱的显示器。当浮球上升时，翻柱翻转显示为红色；浮球下降时，翻柱翻转显示为白色，红白交界处即为液位高度。

- 远传与控制：在传感器（探杆）内封装干簧管和电阻。浮球移动改变电阻值，再由电子模块转换为4-20mA**电流信号（如支持HART协议），传送至控制室，实现远程监控和自动控制。

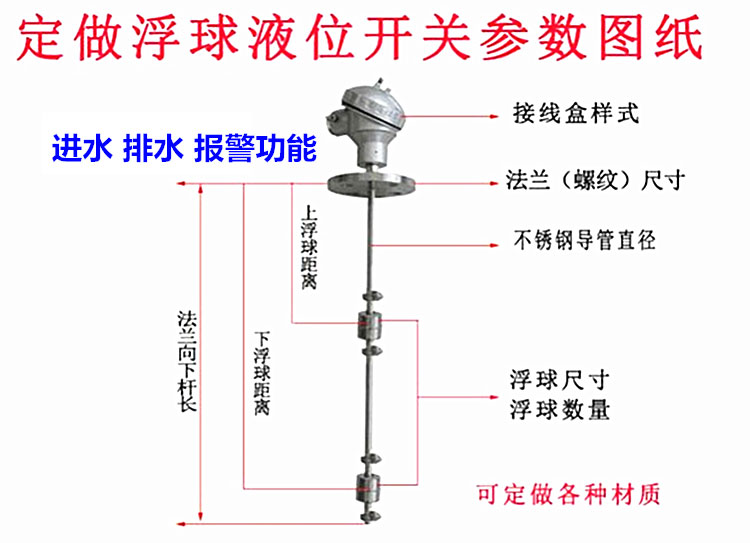

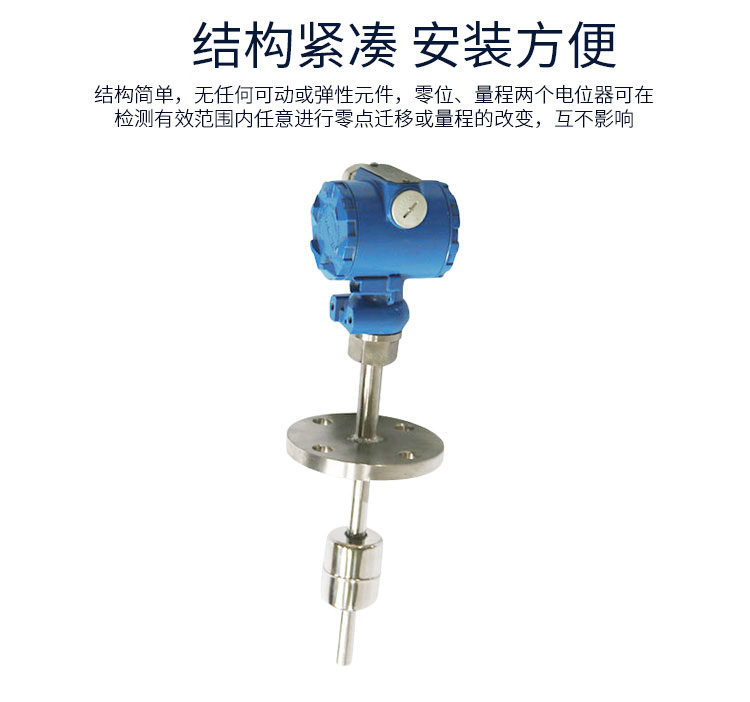

 **组成与安装方式

一个完整的浮球液位计系统**包含以下几部分：

| 组成部分 | **功能与作用 |

| :--- | :--- |

| 传感器（测量杆/管） | 包含干簧管和电阻，用于检测液位变化。 |

| 浮球组件 | 内置磁钢，随液位升降并驱动传感器。 |

| 转换器/接线盒 | 将电阻信号转换为4-20mA电流信号，并进行供电。 |

| 显示器 | 就地显示液位，常见为磁翻柱或LED指示。 |

| 过程连接 | 通过法兰或螺纹将仪表安装到容器上。 |

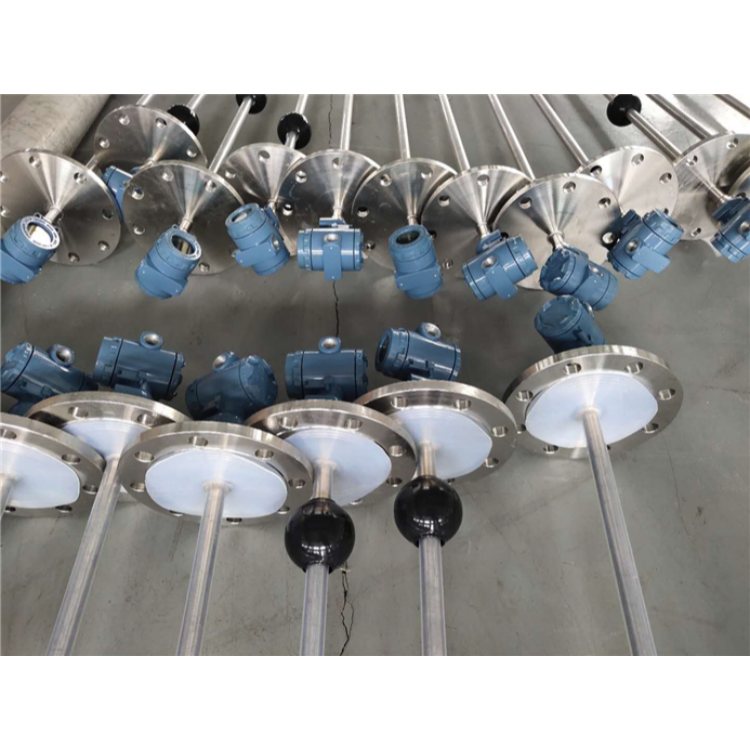

根据安装位置不同，主要分为三种类型：

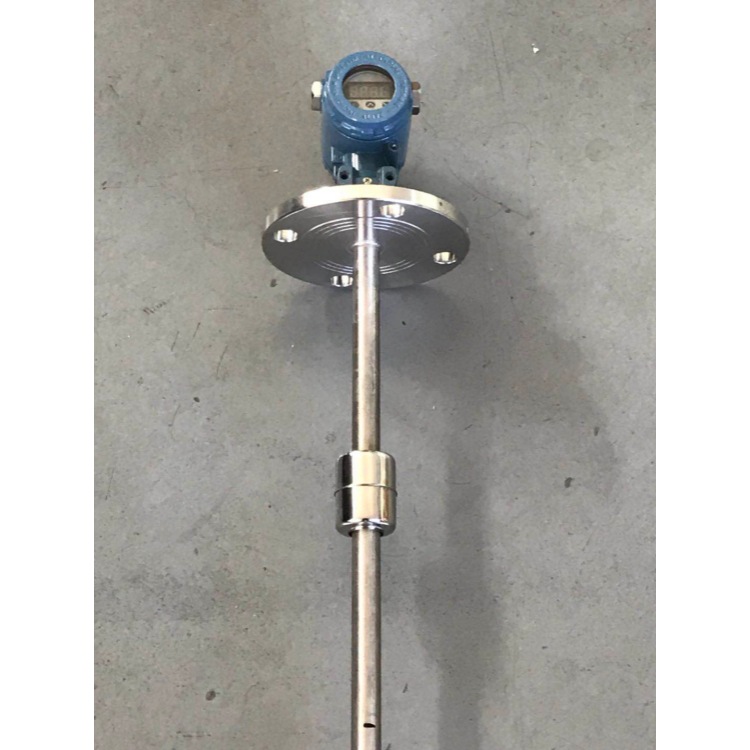

- 顶装式：从容器顶部垂直安装，适用于地下储罐或不方便侧面开孔的场合。

- 侧装式：通过法兰连接在容器侧面，利用连通器原理，是工业上*常用的安装方式。

- 底装式：从容器底部安装，较少见，主要用于特定工况。

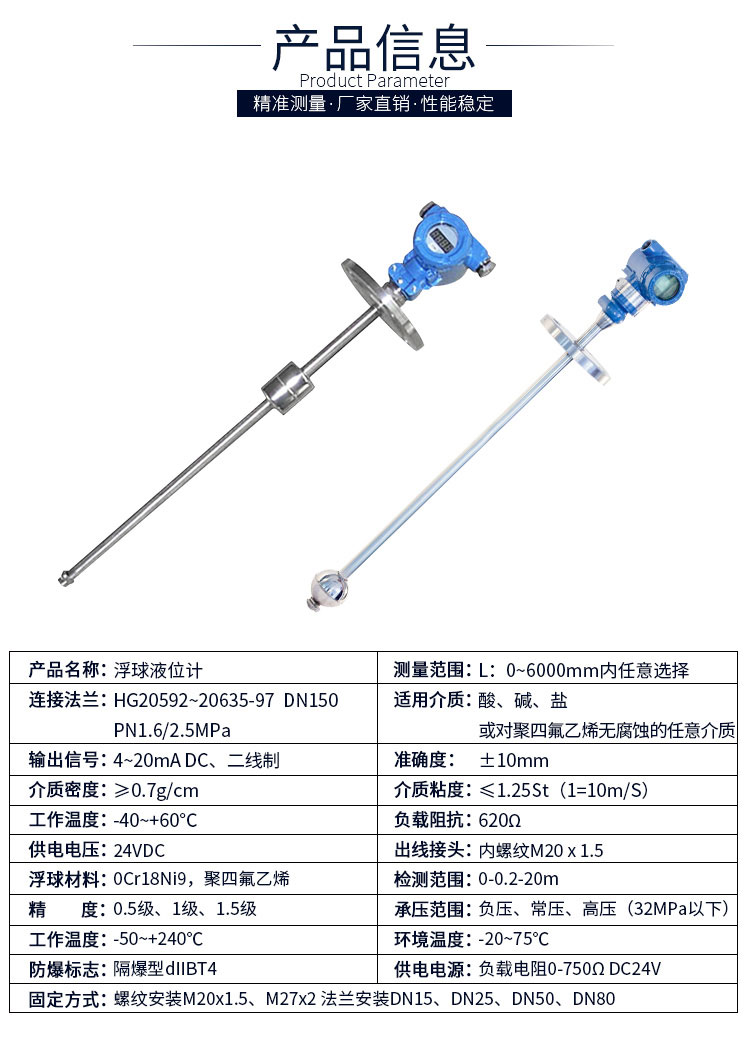

 关键技术参数与选型

选型时，需要重点关注以下几个关键参数，以确保仪表能适应现场工况：

- 测量范围：常见为300mm至6000mm，可根据需求定制。

- 介质密度：≥0.5g/cm³，这是保*浮球能正常浮起的关键。密度过低（如液化石油气）需选用特殊轻质浮球。

- 过程温度与压力：普通型为-20℃～120℃，特殊定制可达450℃和25bar。

- 精度：就地显示精度**为±10mm，远传精度为±1% 左右。

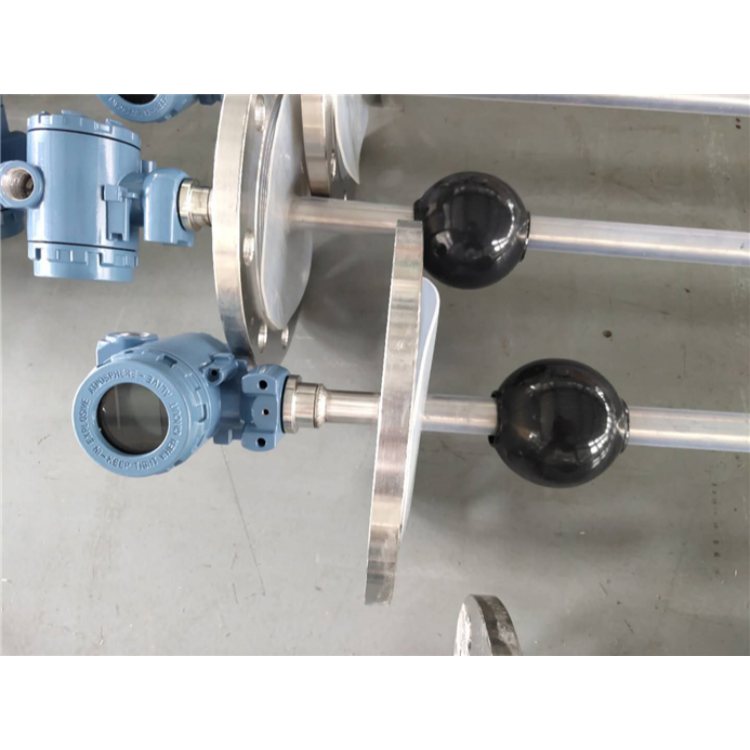

- 材质：接液材质（浮球、探杆）需根据介质腐蚀性选择，304/316L不锈钢*为常用，特殊介质可选PP、PTFE（聚四氟乙烯） 等防腐材料。

- **等级：在石化等易燃易爆场所，必须选用带有**认*（如Ex d隔爆、Ex ia本安）的仪表。
