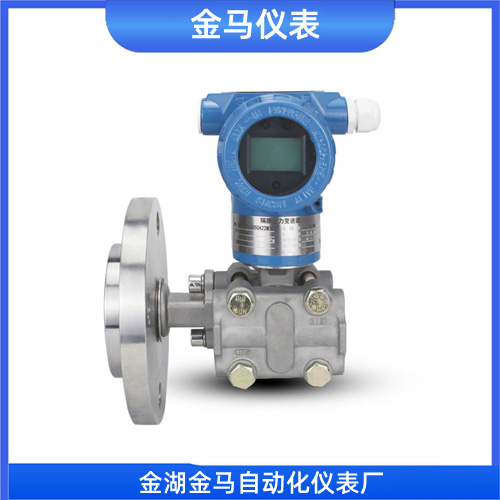

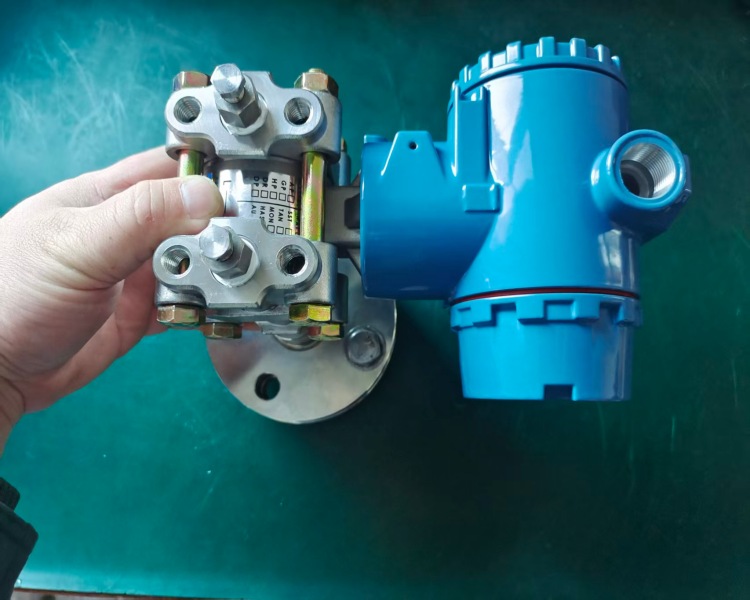

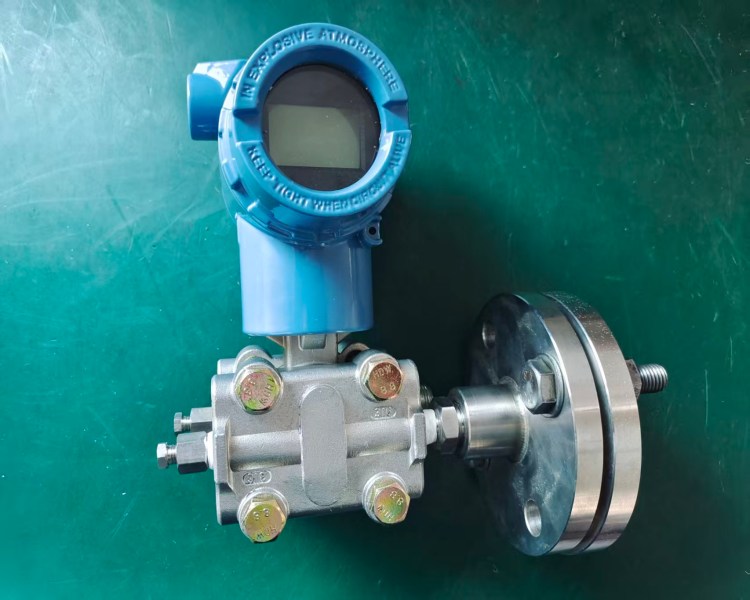

单法兰液位变送器

产品定义与工作原理

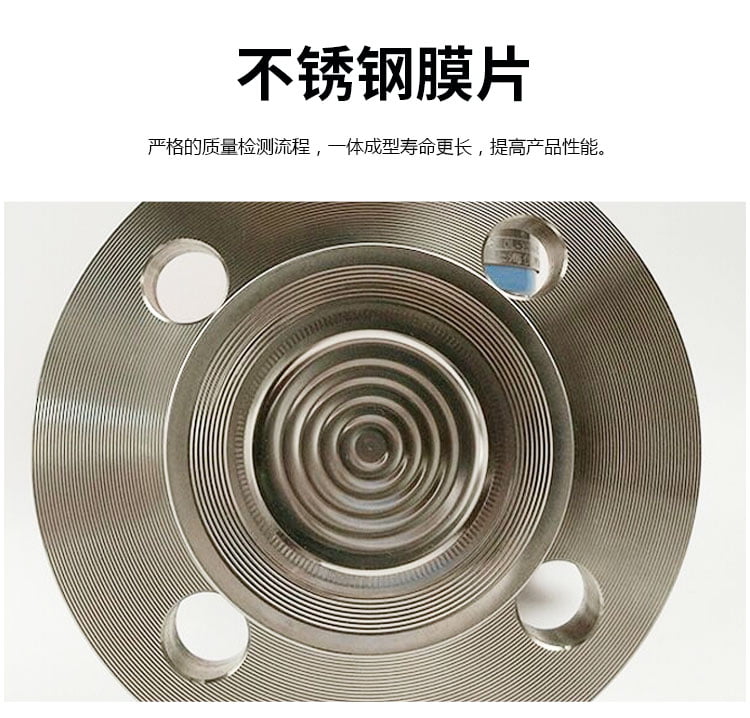

单法兰液位变送器的**工作原理基于流体静力学。它通过法兰上的隔离膜片直接感受容器内液体产生的压力，根据公式 P = ρgh，将测得的压力值结合已知的液体密度（ρ），计算出液位高度（h）。

其低压侧**直接通大气，因此主要用于测量常压或敞口容器的液位。如果是密封带压容器，则**需要选用双法兰差压液位变送器。

 ⚙️ 通用技术参数

不同**和型号的参数略有差异，但主流产品的技术指标大致如下：

| 参数项 | 典型指标 |

| :--- | :--- |

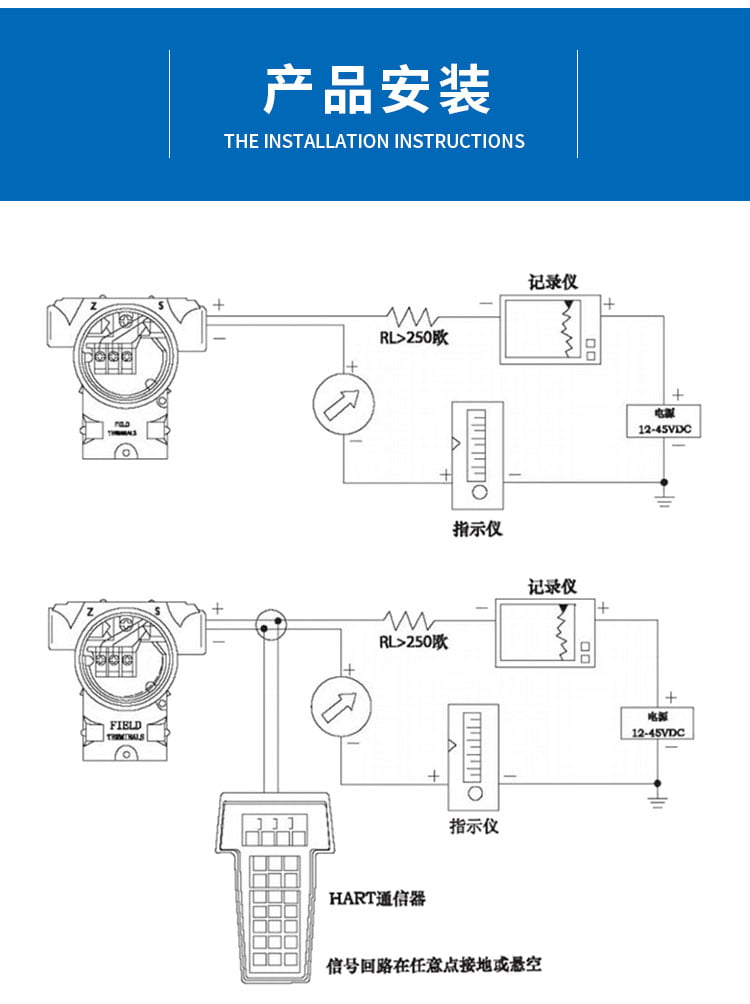

| 输出信号 | 4-20mA DC 二线制，智能型支持 HART 协议 |

| 供电电源 | 12-45V DC，常用 24V DC |

| 量程比 | 10:1 至 100:1 |

| 测量精度 | ±0.1% 至 ±0.2%（部分高精度产品可达 ±0.05%） |

| 阻尼时间 | 0.1-16 秒可调 |

| 环境温度 | -29℃ 至 +93℃（不同配置范围不同，带液晶表头时为 -29℃ 至 +65℃） |

| 防护等级 | IP65 或 IP66/IP67 |

| **等级 | 隔爆型 Ex d II BT4-6，本安型 Ex ia II CT5-CT6 |

 ✨ 主要特点与*势

- 结构简单可靠：无可动或弹性元件，维护量极少。

- 安装方便：直接通过法兰连接，无需复杂的导压管路系统。

- 适用介质广：可直接测量高温、高粘度、易结晶、腐蚀性*的液体。

- 调整方便：零点和量程的迁移互不影响，易于现场调试。

- 形式多样：有平法兰和插入式（带插入筒）法兰两种选择。插入式更适合高粘度和易沉淀的介质，确保膜片始终与介质接触。

 🎯 典型应用场景与选型要点

- 适用场景：**应用于石油、化工、制药、食品等行业，特别是用于测量如原油、纸浆、泥浆、熔融物、食品酱料等复杂介质。

- 选型关键要素：

    - 介质特性：腐蚀性介质需选择哈氏合金、钽、蒙乃尔等耐腐蚀膜片材料。

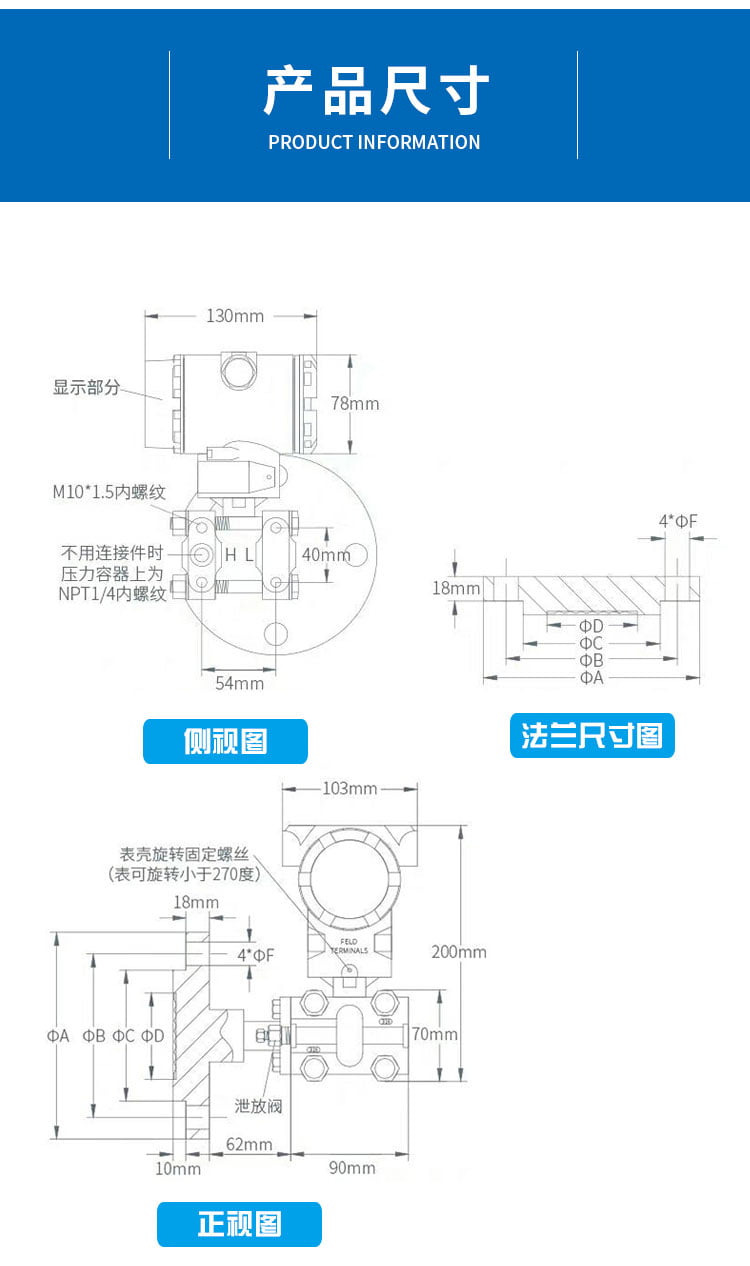

    - 法兰规格：根据容器接口选择法兰通径（如2"、3"、4"）、压力等级（如150LB、300LB）和**（ANSI、GB等）。

    - 膜片形式：普通粘性介质选平法兰；高粘度、易沉淀介质应选插入式法兰，插入长度可选50mm、100mm、150mm等。

    - 灌充液选择：根据过程温度选择合适的硅油，如低温硅油（-60~150℃）或普通硅油（-45~250℃）。
