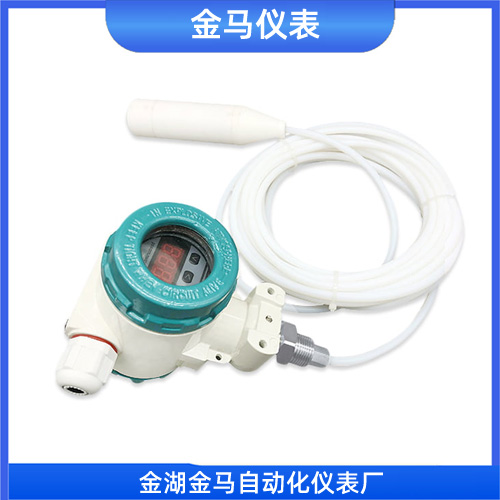

防腐投入式液位变送器

一、产品概述与**原理

防腐投入式液位变送器是针对腐蚀性介质（如酸、碱、盐溶液及各类化工液体）设计的液位测量仪表。其**工作原理是静压测量原理：传感器投入液体后，所测压力与液位高度成正比（P = ρgh），通过背压导气管抵消大气压，*终将压力信号线性转换为**电信号输出。

 二、关键参数与规格

不同型号和**的产品参数会略有差异，以下是综合多个主流产品（如FST700-102、TXY703、LPD-210D等）得出的典型范围：

| 参数类别 | 典型技术指标 |

| --- | --- |

| 量程范围 | 0-0.3m 至 0-200m（部分可达350m），按需定制 |

| 输出信号 | 4-20mA（二线制，主流）、0-5V/10V、RS485/Modbus |

| 供电电压 | DC 24V（常用范围 12-36V） |

| 测量精度 | ±0.25%FS（典型）、±0.5%FS |

| 介质温度 | -20℃ 至 85℃（高温可定制至125℃或更高） |

| 防护等级 | 探头部分 IP68（可长期浸入液体），电气舱IP65 |

 🧪 三、防腐材质与结构设计

防腐能力是这类产品的**，主要通过以下材料和结构实现：

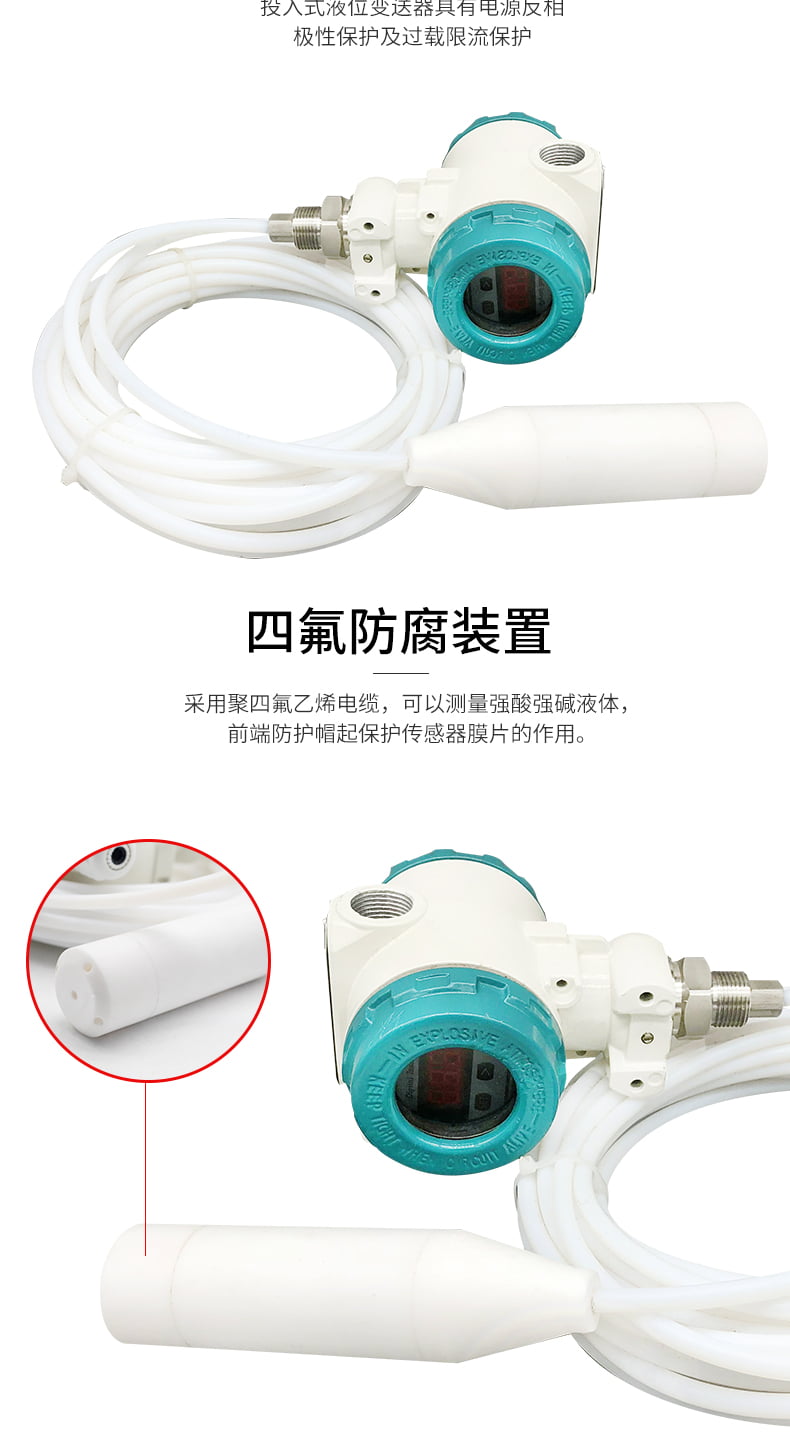

- 接液材质：触液部分多采用聚四氟乙烯（PTFE/特氟龙） 或316L不锈钢。其中聚四氟乙烯几乎可耐受所有*酸*碱，是*腐蚀工况的**。

- 线缆材质：**通气电缆易被腐蚀，防腐型产品必须使用聚四氟乙烯（PTFE）材质的导气电缆，确保电缆在腐蚀性环境中长期使用不损坏。

- 探头设计：为防止杂质堵塞或结垢，部分产品采用防阻塞引压孔设计，并配备便于拆卸维护的探头结构。

 ⚡ 四、电气性能与功能

- 信号传输：*常用的是4-20mA两线制，抗干扰*，适合远距离传输。现代产品也提供HART、RS485等数字通讯选项，便于与PLC/DCS系统集成。

- 保护功能：内置反向极性保护和过电压保护，接线错误不会损坏设备；部分具备防雷和过载能力（过载能力可达量程的2-3倍）。

- **选项：用于石油化工等易燃易爆场合时，可选择本安型（Ex ia II CT4/T6） 产品，需配合安全栅使用。

 五、安装与使用要点

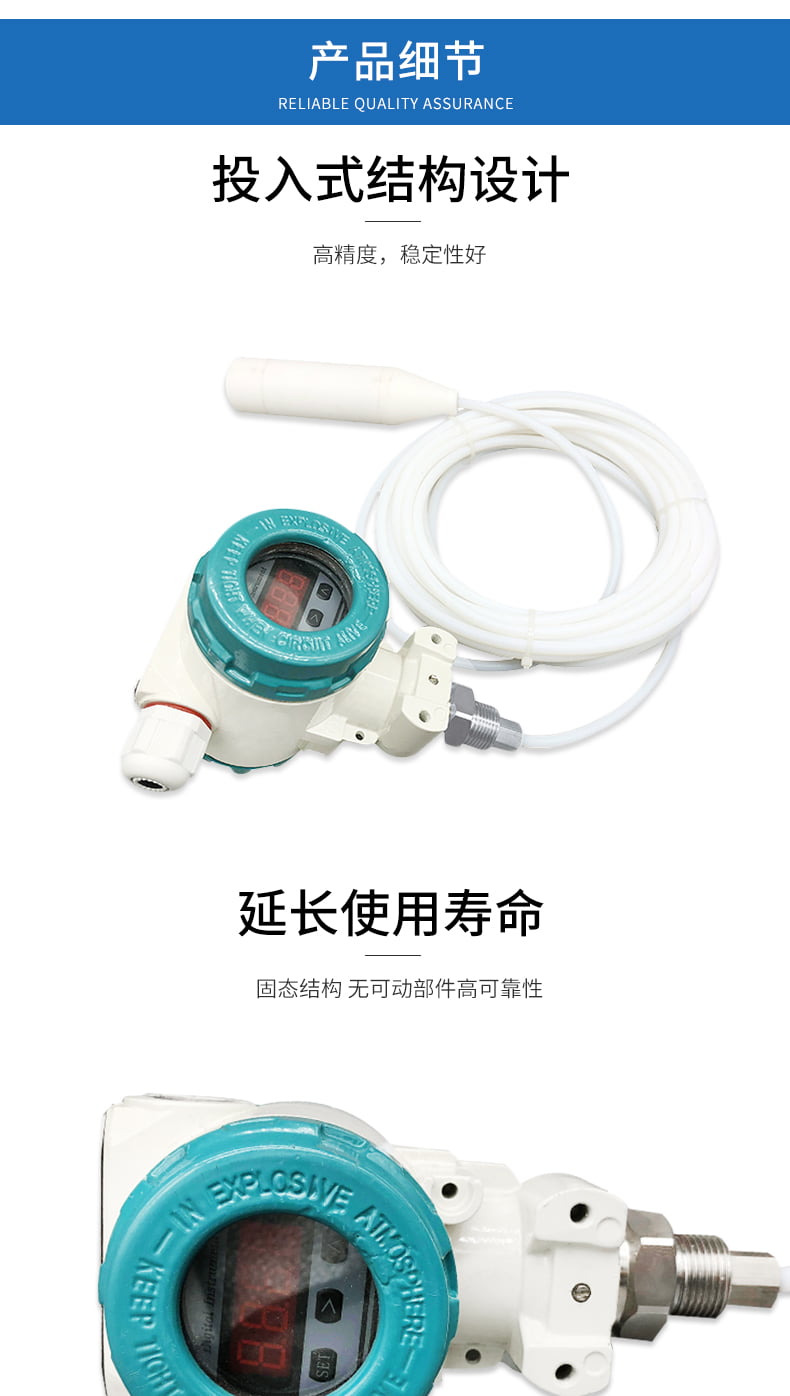

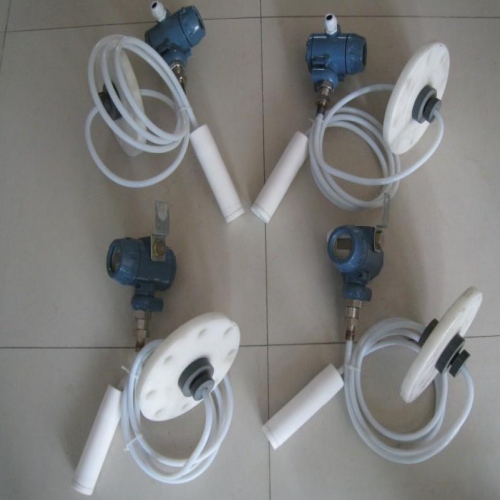

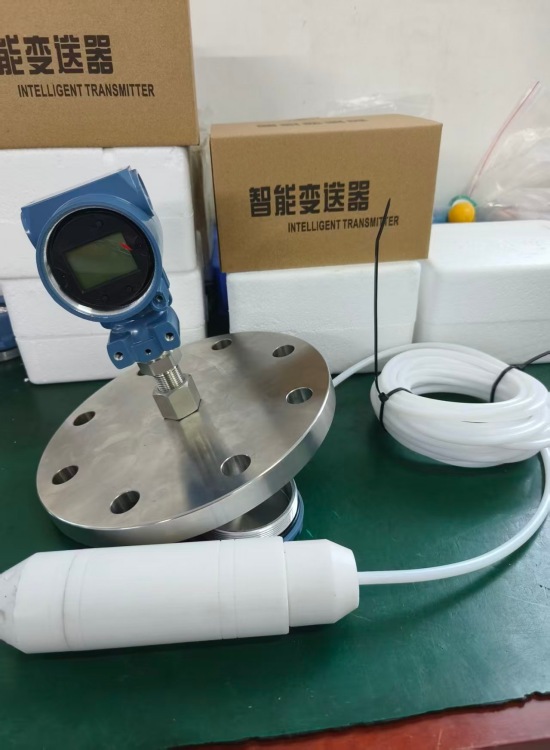

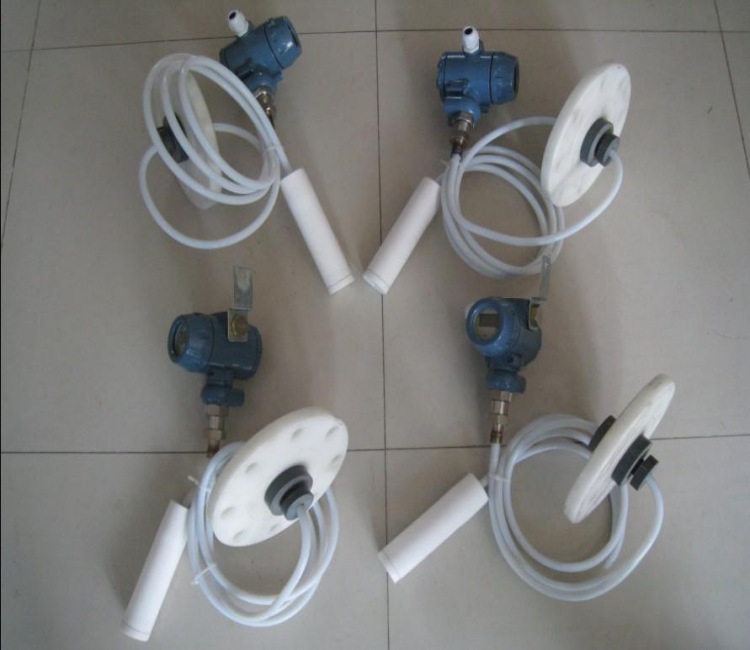

1.  安装方式：主要是直接投入式，通过支架或法兰固定在容器顶部或池边；分体式结构将电路部分安装在便于操作的高处。

2.  注意事项：

    - 避免流速冲击：勿将探头安装在进水口或搅拌器旁，动水会影响精度，建议加装钢管或选择水流平稳处。

    - 防止沉积：测量易沉积介质时，应定期清理探头或选择防堵塞结构。

    - 轻拿轻放：避免摔打探头，严禁拽拉电缆，以防损坏内部芯体或导致导气管漏气。
