投入式液位变送器

产品**参数概览

| 参数类别 | 典型范围/规格 | 说明与备注 |

| :--- | :--- | :--- |

| 测量范围 | 0～0.3m 至 0～350m | 部分产品*大可测200m，甚至350m |

| 输出信号 | 4-20mA（二线制）、0-5V、0-10V、RS485、HART | 4-20mA是工业现场*常用的**信号 |

| 测量精度 | ±0.5%F.S（典型值），部分可达±0.1%或±0.2% | 精度等级**为0.5级、0.2级或0.1级 |

| 工作温度 | -20℃ ~ 80℃（介质温度范围可更宽） | 特殊型号介质温度可达 -40~100℃ |

| 防护等级 | 探头部分IP68，接线盒部分IP65 | IP68可长期浸没在水中工作 |

| 外壳/接头材质 | 304或316L不锈钢、铝合金、PVC等 | 根据使用环境（腐蚀性、户外）选择 |

| 线缆材质 | 聚氨酯（PU）、聚四氟乙烯（PTFE）等 | PU耐磨，PTFE耐腐蚀耐高温 |

| **等级 | 本安型（Ex ia）、隔爆型（Ex d） | 适用于石油、化工等易燃易爆场所 |

 ⚙️ 工作原理与特点

投入式液位变送器的**工作原理基于液体静压力与高度成正比的关系：`P = ρgh`。传感器投入液体后，测得的压力减去已通过导气管补偿的大气压力，再结合液体密度和重力加速度，即可计算出液位深度。

主要特点包括：

- 安装简单：直接投入即可，无需复杂安装

- 稳定可靠：无可动部件，抗冲击、防雷击，使用寿命长

- 多种输出：支持4-20mA、RS485、HART等工业**信号

- 环境适应性*：具备反极性保护、过载限流保护，宽温度补偿范围

材质与结构分类

按探头/膜片材质：

- 316L不锈钢：*通用，适用于水、油及弱腐蚀性液体

- 陶瓷：高*度、高硬度，适用于污水、糊状介质，防堵塞

- 钛合金：更*的耐腐蚀性，适用于海水等*腐蚀环境

- 聚四氟乙烯（PTFE/特氟龙）：防腐型，适用于*酸碱等腐蚀性液体

按结构形式：

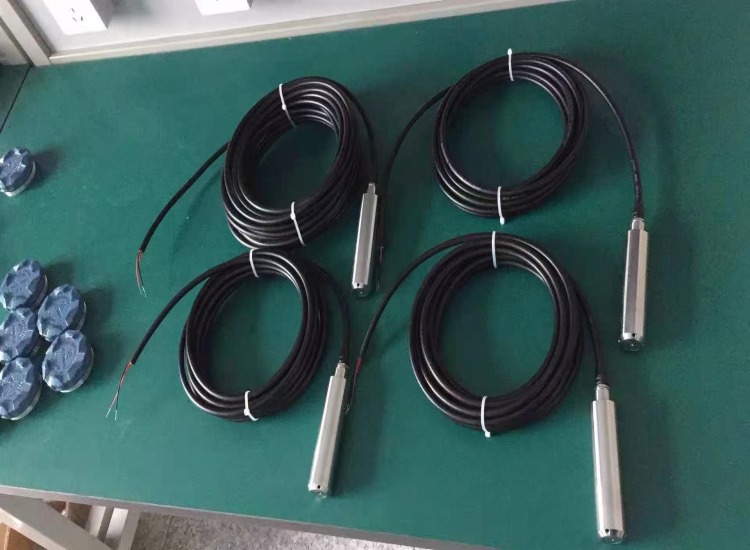

- 一体式：电缆与探头直接连接，结构简单

- 分体式：探头与接线盒分离，方便观测和检修

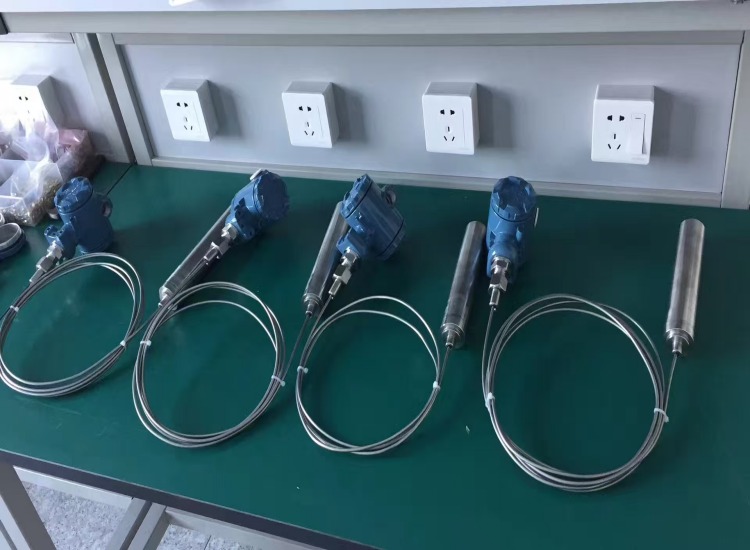

- 铠装型：带不锈钢保护套管，适用于有机械损伤风险的场合

 📝 选型与安装要点

选型时需考虑：

1. 量程：根据*大液位高度选择，需留有一定余量

2. 介质性质：是否腐蚀性、是否含杂质、温度高低

3. 输出信号：与现有控制系统（PLC、DCS）匹配

4. **要求：易燃易爆环境必须选用**型产品

5. 线缆长度：应大于实际量程，建议预留一定余量
