连杆浮球液位开关

1. 工作原理

连杆浮球液位开关的**是一个简单的磁力开关装置。

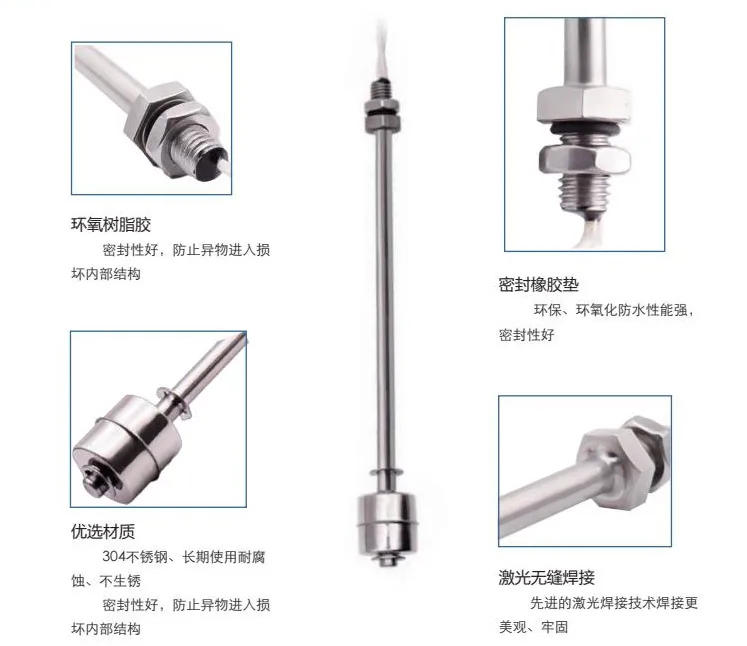

- **组件：在密封的非磁性金属或塑胶管（导杆）内，根据需要设置一个或多个磁簧开关。导杆上套有一个或多个内部装有环形磁铁的浮球，并用固定环将浮球限制在特定位置。

- 动作过程：当液位变化时，浮球会沿着导杆上下浮动。浮球内的磁铁会吸引导杆内对应位置的磁簧开关，使开关触点闭合或断开，从而产生开与关的动作信号。由于整个过程没有复杂的电路，这种开关不需要外部电源即可工作。

 2. 产品特点

- 多点控制：一根导杆上可以安装多个浮球和磁簧开关，实现多个液位点的控制（如高位报警、低位报警），开关位置可根据客户需求定制。

- 安全可靠：磁簧开关与导线完全和液体隔离，因此即使在高温、高压或腐蚀性液体中也能安全使用。开关接点寿命可达100万至200万次。

- 材质多样：接液部分材质可选SUS304、SUS316L不锈钢（适用于高温高压、油类）或PP、PVDF、PTFE等塑胶（适用于*酸碱等腐蚀性液体），可以**大部分环境下的液体测量需求。

- 安装简便：所有开关的出线都集中在同一个接线盒内，防护等级**在IP65以上，施工和配线成本低。

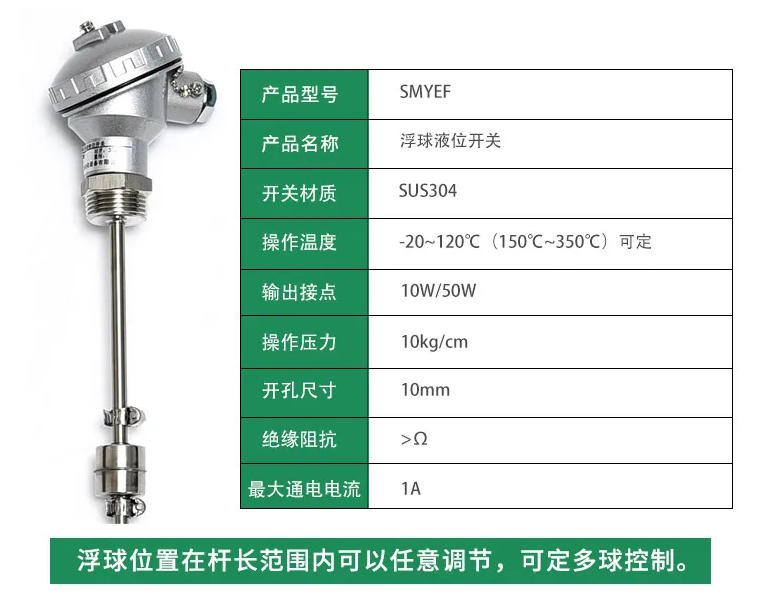

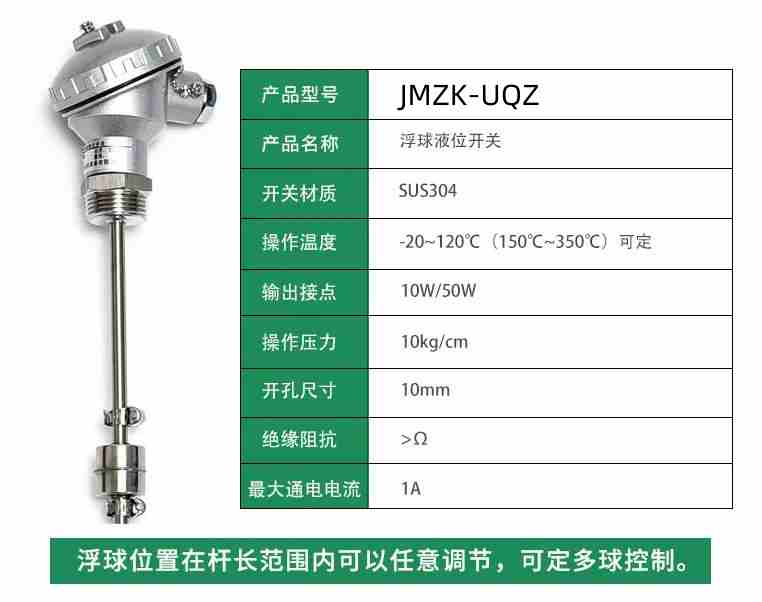

 3. 主要技术参数

不同厂家的产品参数会略有差异，以下是常见的性能指标范围，供你选型时参考：

| 参数项 | 常见范围/类型 | 备注 |

| :--- | :--- | :--- |

| 检测范围 | 100mm ~ 6000mm | 可根据客户要求定制 |

| 控制精度 | ±10mm |  |

| 工作温度 | -10℃ ~ 200℃ | 取决于材质，塑胶材质耐温较低（如PP≤80℃），不锈钢材质耐温更高 |

| 工作压力 | -0.1MPa ~ 2.5MPa | 塑胶材质**用于常压或低压 |

| 触点容量 | 70W / 220VAC / 0.7A | 不能直接带大功率负载，**需通过中间继电器 |

| 材质选择 | SUS304, SUS316L, PP, PVDF, PTFE |  |

| **等级 | 本安型ExiaⅡCT4，隔爆型ExdⅡCT4 | 可用于爆炸性气体危险场所 |

 4. 安装与使用须知

正确的安装和使用是保*开关长期稳定运行的关键。

1.  远离进水口：安装位置应远离进水口，避免水流波动引起浮球上下跳动，导致开关误动作。

2.  考虑搅拌区域：如果容器内有搅拌器，建议安装防波管或防波挡板，以消除液面剧烈波动的影响。

3.  比重要求：被测液体的比重必须大于浮球的比重，否则浮球无法浮起。

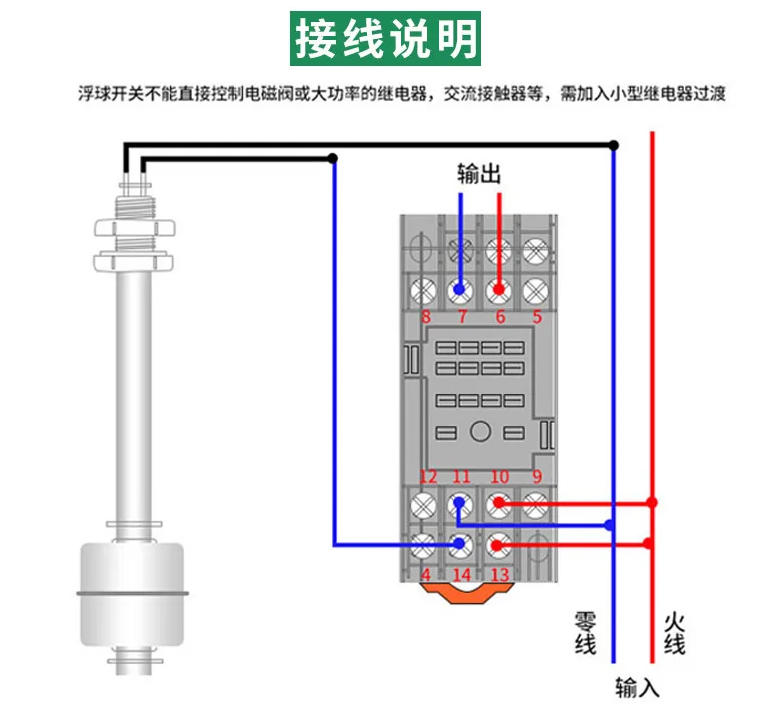

4.  负载匹配：被控制线路的负载必须与浮球开关的接点容量相匹配。请勿将浮球开关直接连接于电磁阀、马达或大功率设备，建议通过中间继电器进行控制。

5.  感性负载保护：如果电路中有马达、继电器等感性负载，建议在负载两端并联RC缓冲器或二极管等保护电路，以延长开关寿命。

6.  定期维护：定期清除连杆及浮球上的污垢，检查固定环的螺钉是否松动。
