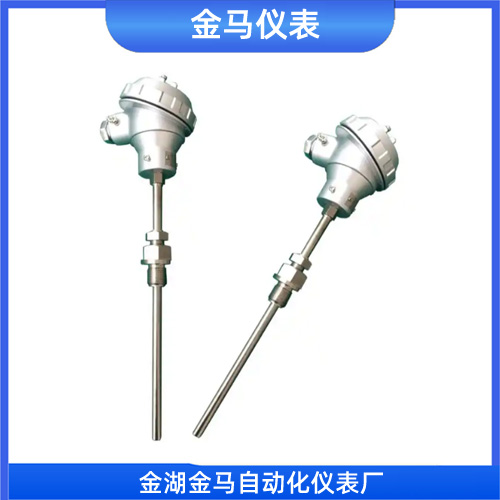

PT100温度变送器

工作原理与**功能

变送器内部有一个测量电桥，PT100就接在其中一个桥臂上。当温度变化引起PT100阻值改变，电桥会输出一个不平衡电压。这个微弱的电压信号经过放大、线性化处理和V/I转换后，*终输出一个与被测温度成线性关系的**信号（如4-20mA）。

 关键技术参数

选型时，你*需要关注的**是这几项**参数：

| 参数项 | 典型值/范围 | 说明 |

| :--- | :--- | :--- |

| 输入类型 | PT100（三线制为主） | 必须与传感器类型匹配，PT100是***的一种 |

| 测量范围 | -200℃ ~ +850℃ | 覆盖绝大多数工业应用场景 |

| 输出信号 | 4-20mA（两线制*常见），0-5V/0-10V | 4-20mA信号抗干扰能力*，适合远传 |

| 精度等级 | ±0.1% ~ ±0.5% F.S. | 指满量程的百分比，数字越小精度越高 |

| 供电电源 | 24V DC（*常见），220V AC | 多数两线制4-20mA变送器采用24V DC供电 |

| 负载能力 | 与电源电压相关（如 ≤ (Vs-8V)/0.02A Ω） | 决定了信号能传输的距离和接入的设备数量 |

| 温度漂移 | < ±0.015% ~ 0.1% FS/℃ | 每升高1℃，精度变化值，数值越小，受环境温度影响越小 |

 🧩 产品分类与选型要点

市面上的产品主要分为两大类，各有特点：

- 按功能与形态分类

  - 模拟型：功能基础，价格实惠。**通过电位器手动调零和调满，适合对成本敏感、无需复杂功能的应用。

  - 智能型：精度高，量程比大，稳定性*。支持HART等协议进行远程配置和诊断，数据可读性更*，适用于关键工艺点的精确控制。

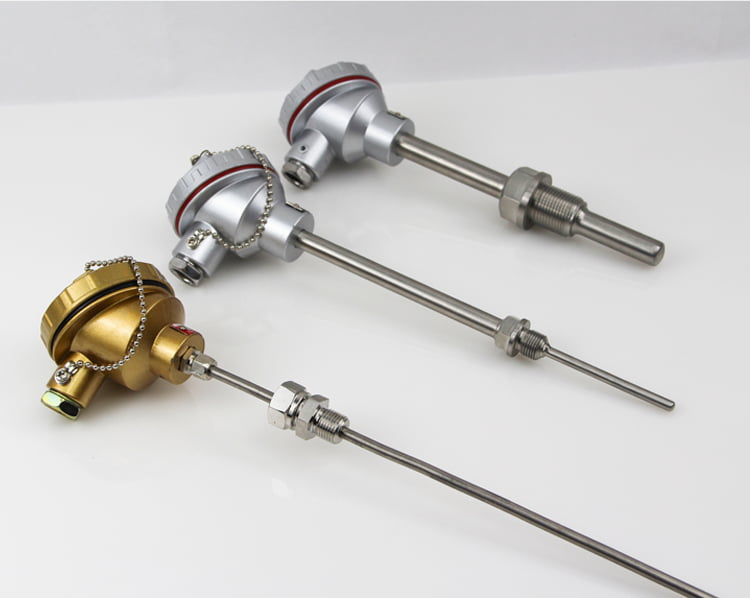

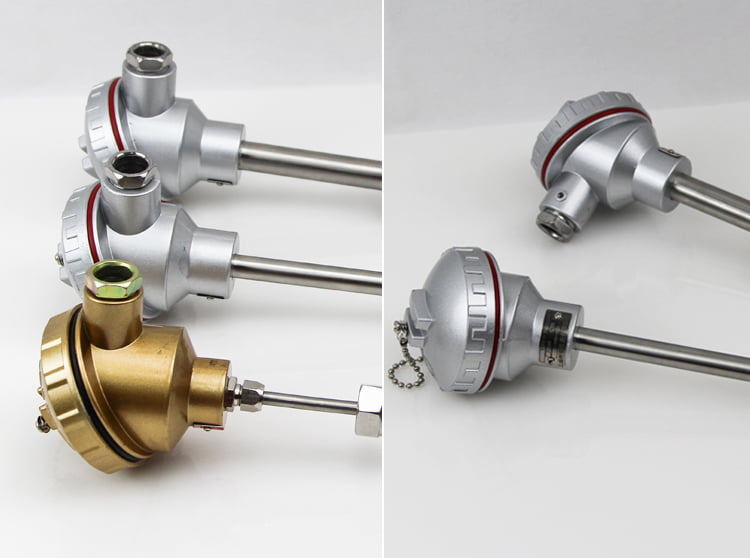

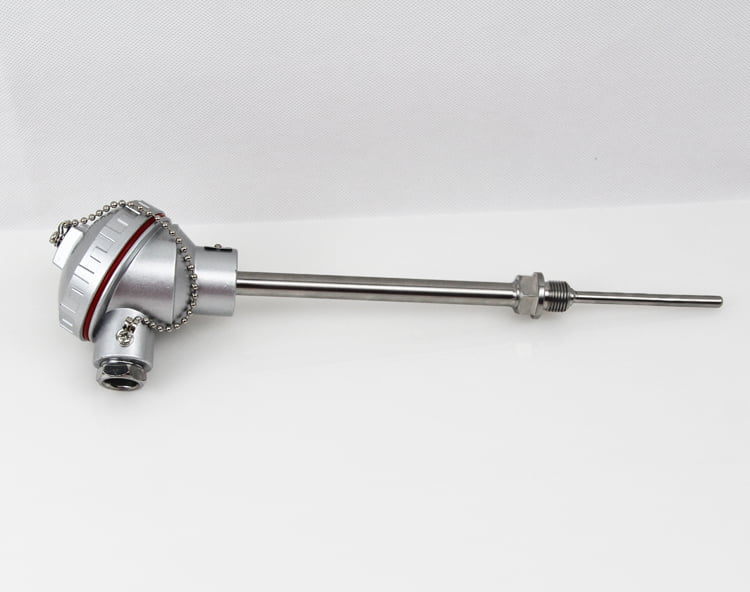

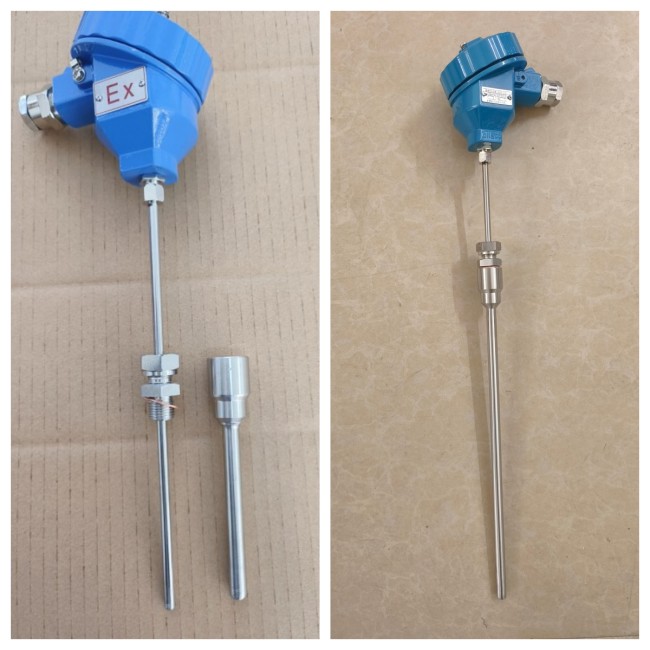

  - 安装方式：一体化（传感器与变送器结合，直接安装在测温点）和导轨式（模块化，**DIN导轨安装，集中在控制柜内，便于维护）。

- 选型**要点

  1. 确认输入输出匹配：变送器的输入必须为PT100，输出信号（如4-20mA）和温度范围（如0-100℃）必须与你的控制系统和工艺要求一致。

  2. 确定接线方式：工业上PT100普遍采用三线制接法，它能自动抵消导线电阻的影响，保*测量精度。如果误用两线制接法，必须按产品说明进行短接处理。

  3. 考虑供电与负载：确保供电电源（如24V DC）功率足够，并计算回路中的总负载（包括导线电阻、PLC模块采样电阻等）是否在变送器负载能力范围内，否则可能导致信号偏低或不稳。
