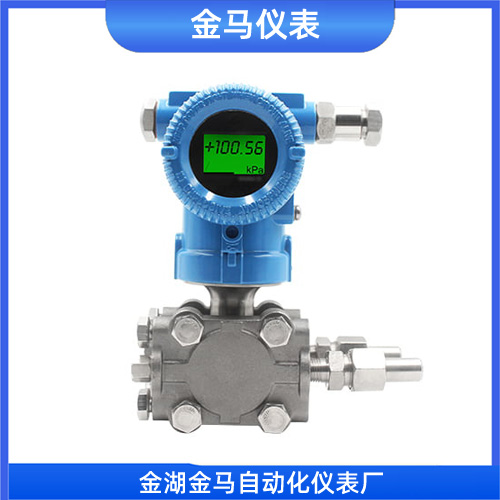

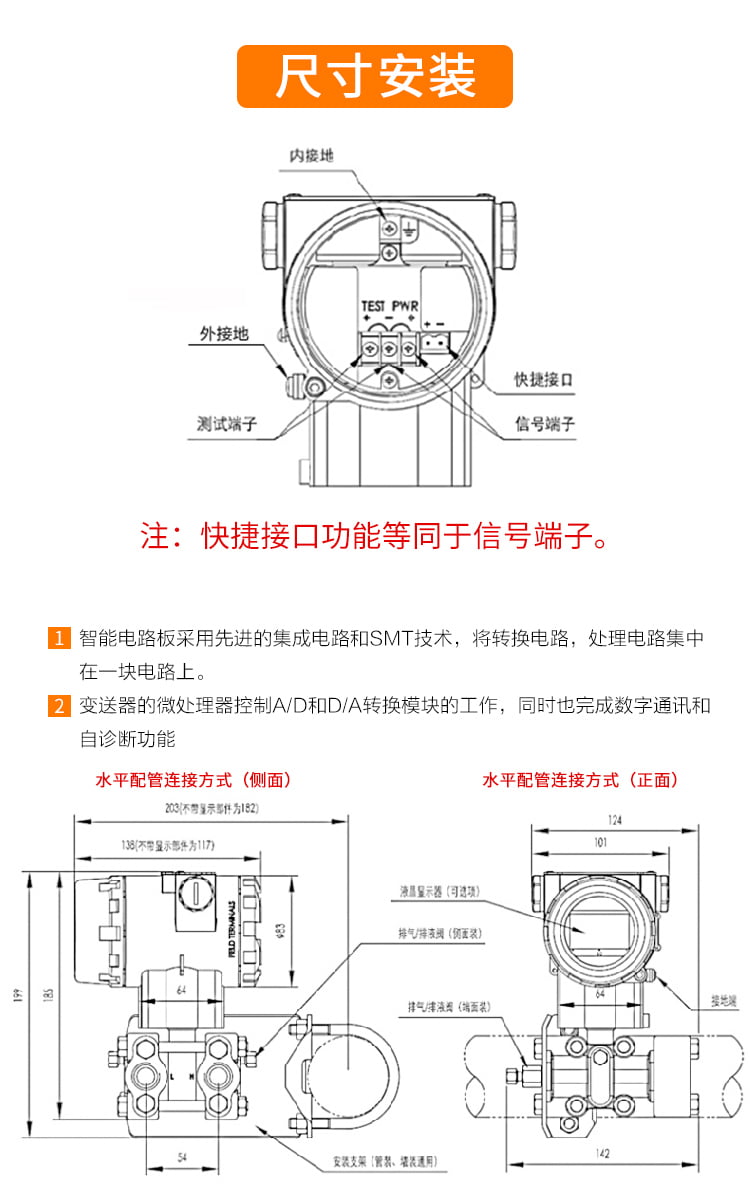

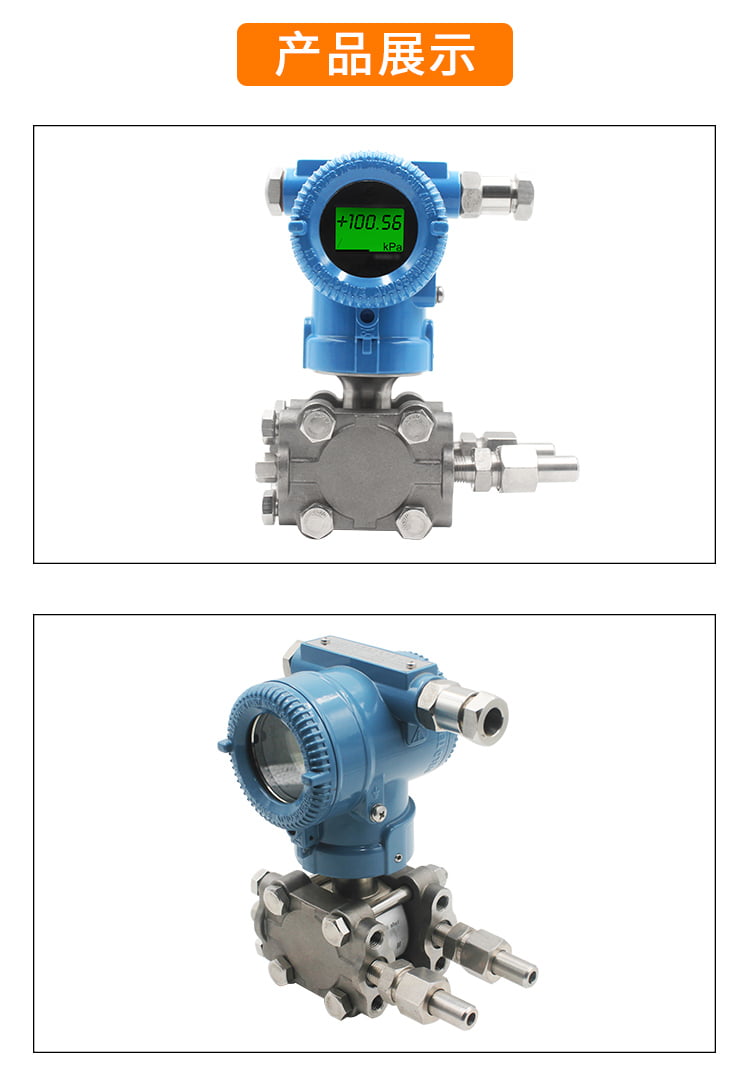

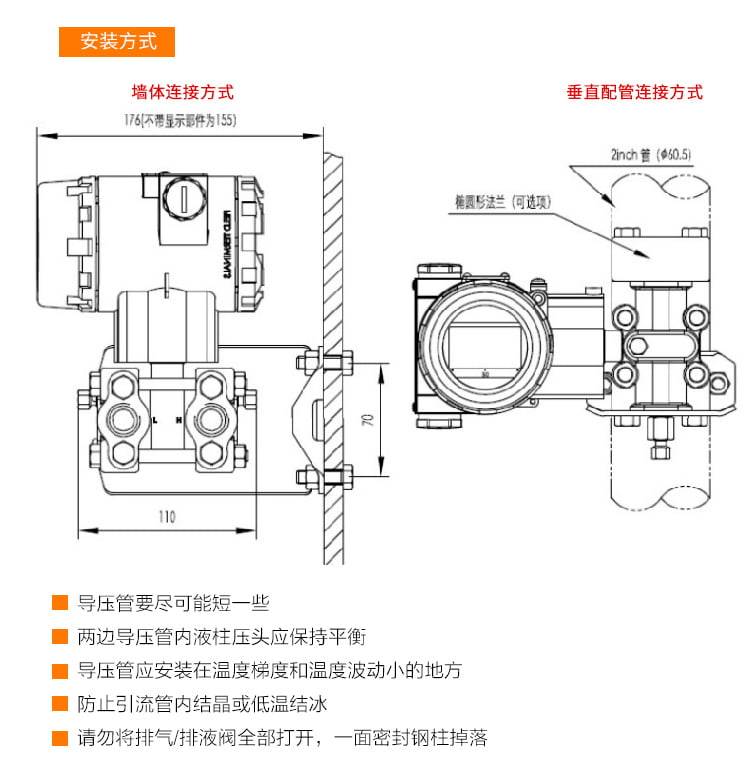

电容式差压变送器

一、工作原理

电容式差压变送器的**是一个被称为“δ室”的传感组件。其工作流程如下：

1.  压力导入：被测介质的高、低压力通过隔离膜片和内部的灌充液（**是硅油）传递到中心的测量膜片两侧。

2.  电容变化：测量膜片是一个张紧的弹性元件。当两侧压力不一致时，膜片会产生微小的位移（*大约0.1mm），这个位移量与压力差成正比。膜片与其两侧的固定电极各组成一个电容器，位移导致两个电容器的电容量发生变化，一个增大，一个减小，形成差动电容。

3.  信号转换：电子电路将这个差动电容信号检测出来，并转换成**的 4-20mA直流电流信号输出。该信号即可用于现场的指示表，也可传送至控制系统（如PLC、DCS）进行显示、记录或控制。

 二、主要特点

该类变送器具有以下***点：

| 特点类别 | 具体描述 |

| :--- | :--- |

| 高精度与高稳定性 | 精度可达±0.2%或更高，长期稳定性*，**12个月内无需重新校准。 |

| 良*的过载保护 | 具有单向过载保护特性，能有效防止因一侧压力突然过大而损坏传感器。 |

| 宽广的调节范围 | 零点和量程可在外部连续调节，无需拆开外壳。正迁移可达500%，负迁移可达600%，适应性*。 |

| 坚固与可靠 | 结构紧凑，无机械可动部件，抗振动、抗冲击，维修工作量小。采用固体元件和接插式电路板，零部件互换性*。 |

| 材质选择多样 | 与被测介质接触的膜片可采用316L不锈钢、哈氏合金、钽、蒙乃尔合金等多种耐腐蚀材料，适用于腐蚀性介质。 |

| 多种输出与防护 | **二线制4-20mA输出，可选HART协议通信。具备隔爆和本质安全两种**型式，防护等级可达IP65，适应恶劣环境。 |

 三、技术参数

不同型号和厂家的产品参数略有差异，以下是市场上主流产品的典型技术规格汇总：

- 测量范围：量程非常宽广，从微差压（0-0.16kPa）到大差压（0-40MPa），可按需选择。

- 输出信号：**4-20mA DC，两线制。智能型支持HART协议通信。

- 供电电源：**为24V DC，允许范围在12V至45V DC之间。

- 精度等级：常见的有±0.1%、±0.2%、±0.25%、±0.5%等。

- 温度范围：

    - 放大器工作温度：-29℃ ~ +93℃

    - 灌充硅油测量元件：-40℃ ~ +149℃（普通硅油）；-15℃ ~ +315℃（高温硅油）

- 静压与过载：*大静压可达32MPa甚至更高。

- 阻尼时间：0.2秒至1.67秒之间连续可调。

- 结构材料：

    - 隔离膜片：316L不锈钢、哈氏合金C-276、钽、蒙乃尔合金等。

    - 电子壳体：低铜铝合金。

 四、应用场景

由于其卓越的性能，电容式差压变送器被**应用于各种工业过程测量中：

- 差压与压力测量：连续测量液体、气体和蒸汽的差压、表压和绝压。

- 液位测量：可用于测量各种容器内的液位高度。在油库计量中，通过测量罐底与罐顶的差压，并结合储罐截面积，可以直接计算出罐内油品的质量（吨数），避免了密度换算的麻烦。

- 流量测量：与节流装置（如孔板、文丘里管）配合，通过测量节流件前后产生的差压来间接测量流体的流量。

- 界面测量：可用于测量同一容器中两种不同密度液体的分界面。
