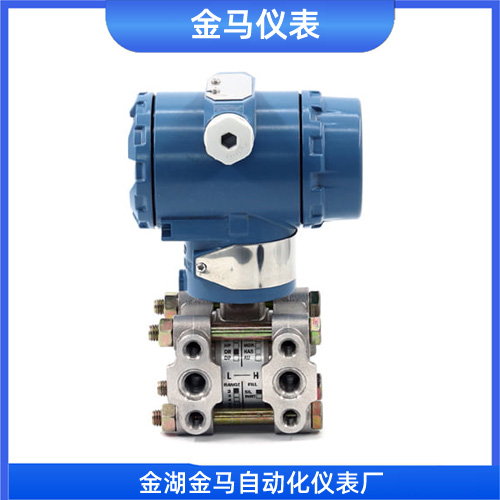

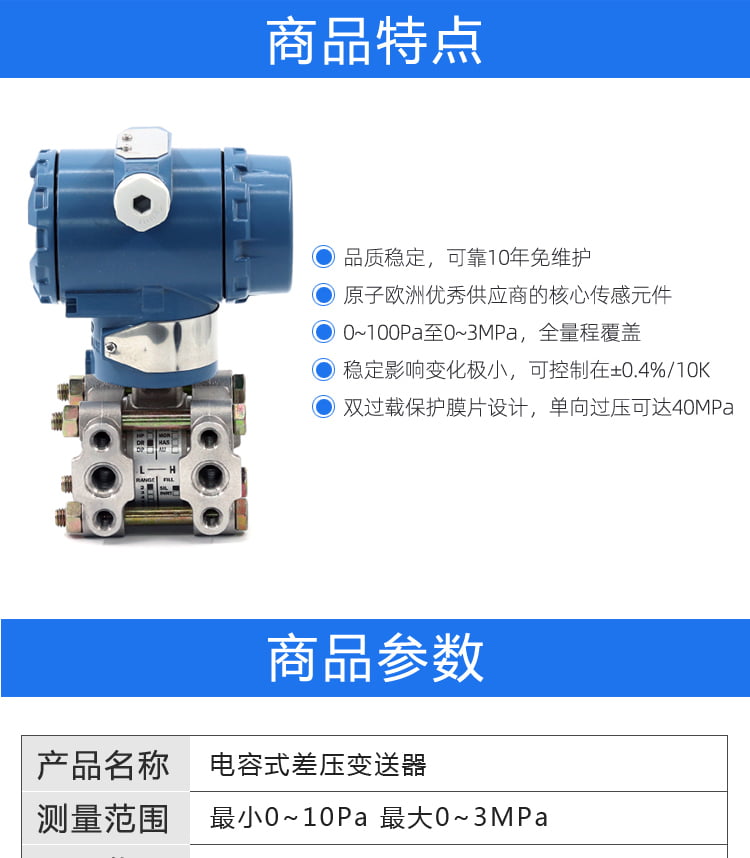

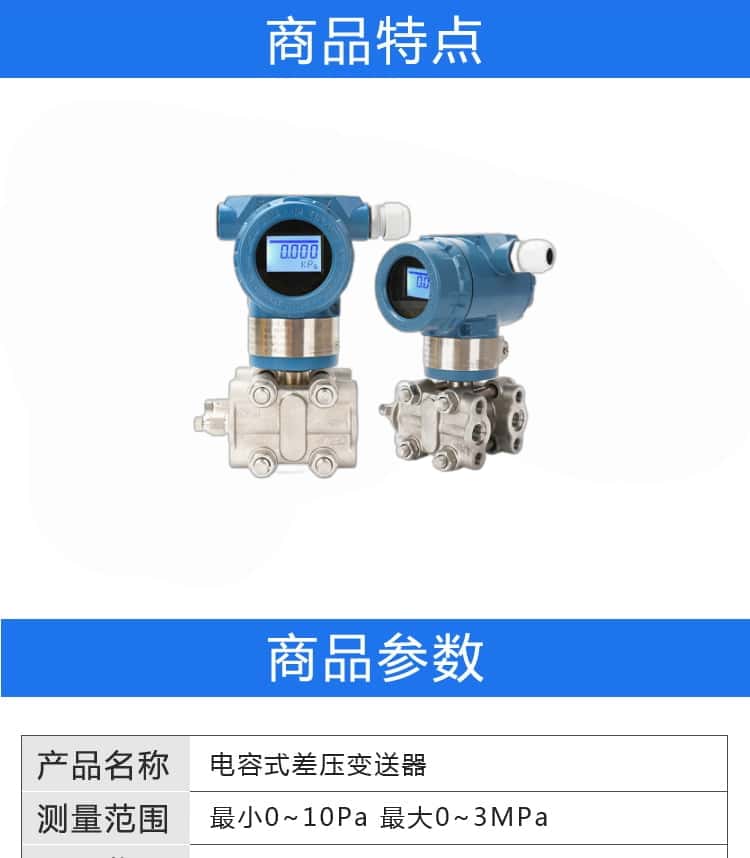

智能差压变送器

 1. 什么是智能差压变送器？

智能差压变送器是一种将差压传感器、微处理器和数字通信功能集成于一体的现场仪表。

- 差压：指的是管道或容器中两个不同位置的压力之差。

- 智能：内置微处理器，能对信号进行线性化处理、温度补偿、自诊断，并支持远程通信。

- 输出信号：**的 4-20mA DC 模拟信号，并可叠加 HART（可寻址远程传感器高速通道）等数字通信信号。

 2. 工作原理

其**工作原理如图所示，主要分为三个步骤：

1.  压力感知：介质压力作用于传感器（常见为电容式或单晶硅式）。例如，采用单晶硅传感器技术的设备，压力变化会使硅晶片的谐振频率发生改变，通过检测频率差来测量压力。

2.  信号转换：传感器将压力变化转换成微弱的电信号，通过高精度 A/D转换器（模数转换器）转换为数字信号。

3.  智能处理：微处理器对数字信号进行温度补偿、线性修正和阻尼处理。处理后的信号一路经过 D/A转换器（数模转换器）输出4-20mA模拟信号，另一路则可通过HART协议等实现与外部设备的数字通信。

 3. **特点与*势

相比传统变送器，智能型具有***势：

- 高精度与高稳定性：精度可达 ±0.075% 甚至 ±0.05%，长期稳定性*异（如60个月±0.25%）。

- 宽量程比：量程比高达 100:1 甚至更高，意味着同一台变送器可适应更**的测量需求，减少备件库存。

- 远程通信与组态：支持 HART 协议，可通过手操器或PC机远程调整量程、零点、阻尼等参数，无需在现场操作，极大地提高了调试和维护效率。

- 自诊断功能：变送器可持续进行自检，当检测到故障时，会输出报警信号（如3.8mA或22mA），并提示故障信息，便于快速排查。

- 双向补偿与抗干扰：**的数字技术能进行温度和非线性补偿，具备较*的抗电磁干扰和抗振动能力，适应恶劣工况。

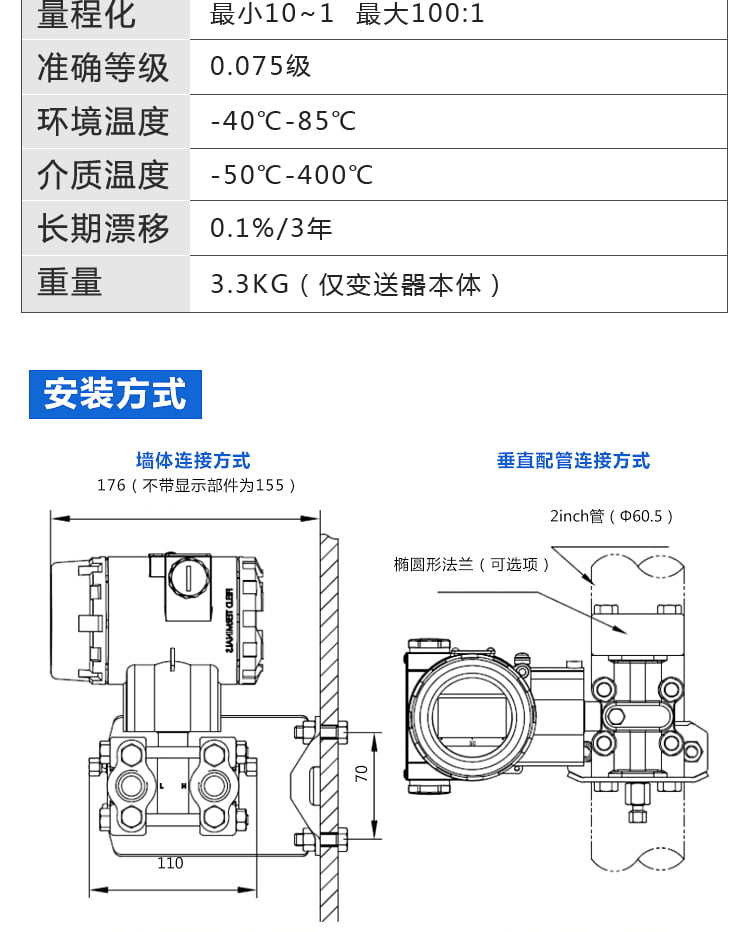

 4. 关键参数与选型要点

在实际应用中，**关注以下关键参数：

| 参数类别 | 典型指标 | 说明 |

| :--- | :--- | :--- |

| 测量范围 | 0 - 0.1kPa 至 0 - 40MPa | 涵盖微差压到高压，需根据实际工艺压力选择。 |

| 输出信号 | 4-20mA DC + HART 协议 | *常见配置，叠加数字信号不影响模拟量输出。 |

| 供电电源 | **为 24V DC | 允许范围一般为12-45V DC，二线制供电。 |

| 精度等级 | ±0.075% 或 ±0.1% | 高精度适用于关键计量或控制回路。 |

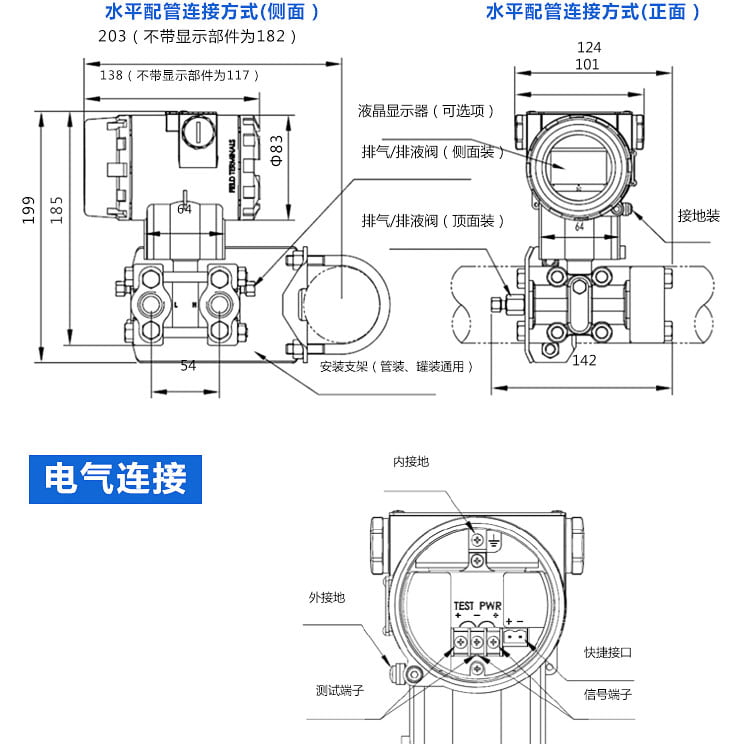

| 过程连接 | 1/4 NPT, 1/2 NPT, M20×1.5 等 | 连接螺纹或法兰规格，需与现场管道匹配。 |

| **等级 | Ex d IICT6（隔爆），Ex ia IICT6（本安） | 根据是否处于爆炸性气体环境选择。 |

| 膜片材质 | 316L不锈钢、哈氏合金、钽等 | 取决于介质的腐蚀性。 |

 5. 主要应用领域

智能差压变送器应用**，几乎覆盖所有流程工业：

- 流量测量：与孔板、文丘里管等节流元件配合，通过测量节流件前后产生的差压来计算流体流量。

- 液位测量：测量容器底部与顶部的差压，结合介质密度，计算出液位高度。

- 压力测量：直接测量管道或容器的压力（表压或绝压）。

- 密度与界面测量：在某些特定工况下，用于测量两种不同液体的界面或液体密度。

典型行业包括：石油化工、电力（火电/核电）、冶金、制药、食品饮料、市政供排水及环保等。
