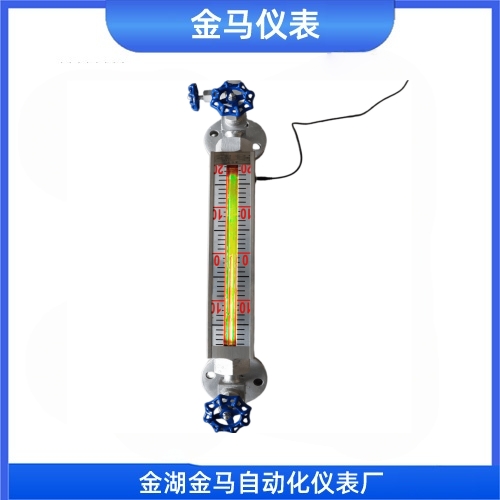

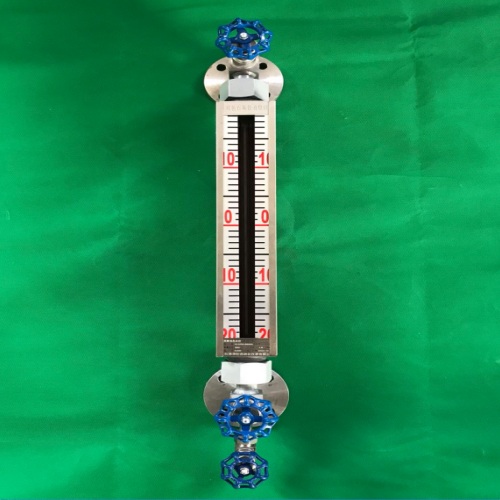

双色石英管液位计

双色石英管液位计的工作原理

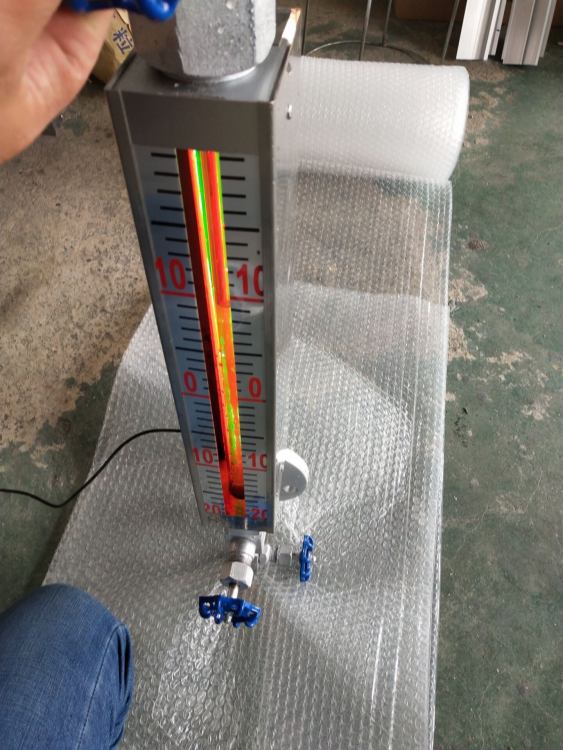

JMBF-UGS石英管双色液位计它是利用自然光在液体中折、反射原理,借助于红、绿色片，在测量时，使液相显示绿色，气相显示为红色,    由于液气相显示反差大，指示鲜明清晰，所以对远距离操作和夜巡视更为有利。

双色石英管液位计产品特点及技术参数
●液、气相显示清晰、无盲区、密封性能*、耐高温耐高压、防粘稠、重量轻。
●结构简单、安装维护方便、耐腐蚀、无需电源。

JMBF-UGS系列石英管双色液位计主要技术指标
1工作压力：1.6、2.5、4.0、6.4、10.0MPa
2工作温度：<520℃
3测量范围L：测量范围由中心距而制定：300、500、800、1100、1400、1700、2000mm，特殊规格请注明尺寸。
4伴热蒸汽夹套：工作压力0.6MPa，接管尺寸G1/2″外螺纹。
5接口法兰：法兰通径DN20、DN25，如用户需采用其他**可根据用户需要设计。

显示高度与测量范围关系见下表（显示高度即标尺高度）单位：mm

JMBF-UGS石英管双色液位计安装与调试：
1、本产品须垂直安装，通过法兰与容器连接
2、将传感器与所测容器连接，在传感器排污法兰下端安装一个DN15的阀门并与原液位计排污管路连通
3、接通电源AC220V，此时液位计显示应为全红
4、先打开上阀，然后缓慢打开下阀，尤其是该液位计用在压力较高的压力容器上时（如电站锅炉），须缓慢地注入压力，以防浮子突然受压损坏，使介质慢慢流入传感器，观察液位显示，由红变绿逐个转换。
5、液位显示调整：把容器液位上升至正中，上下移动本液位计显示盒与之相符，左右移动调至便于观察的方位，然后将上下固定环拧紧，即可投入使用。
