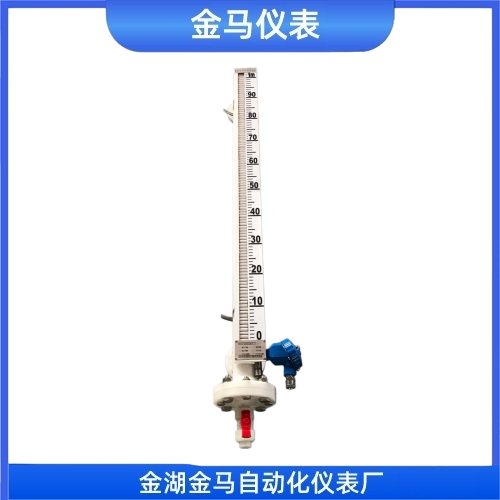

PP材质磁翻板液位计

产品概述

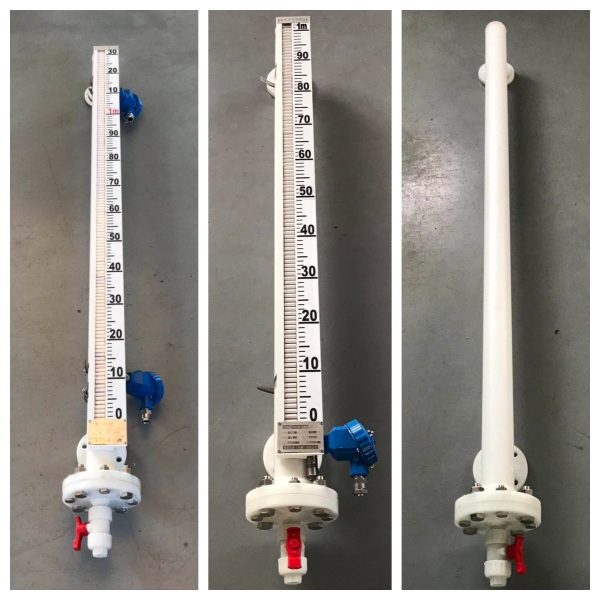

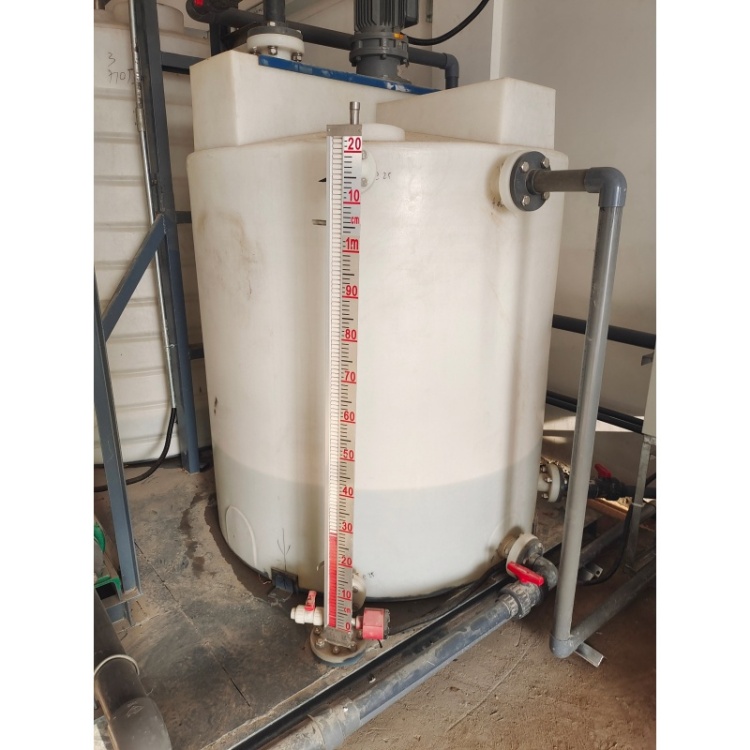

PP材质磁翻板液位计（型号：JMBF-UHZ）也称为磁翻板液位计，是一种基于浮力原理和磁性耦合作用研制而成的液位测量仪表。它作为一个连通器安装在容器的外侧，通过法兰与容器连接，从而使液位计主体管内的液位高度与容器内的实际液位高度一致。其结构特点是测量显示部分（指示器）与过程介质完全隔离，因此具有安全性和可靠性，适用于高温、高压、腐蚀性介质的液位测量。

 工作原理

液位计的主体管内有一个内含磁钢的磁性浮子。根据浮力原理，浮子会随容器内液位的升降而同步上下移动。浮子内的磁钢产生的磁场穿透非磁性的主体管，与安装在管外（固定在铝制卡槽内）的翻柱显示器发生磁耦合作用，驱动翻柱翻转。

翻柱本身由红、白两种颜色的半圆柱体合成。当液位上升时，浮子接近的翻柱在磁力作用下翻转180°，由白色变成红色；当液位下降时，翻柱由红色翻转为白色。这样一来，红色的区域代表有液体，白色的区域代表无液体，红白交界的清晰界线就是容器内液位的实际高度，从而实现就地、直观的液位指示。
