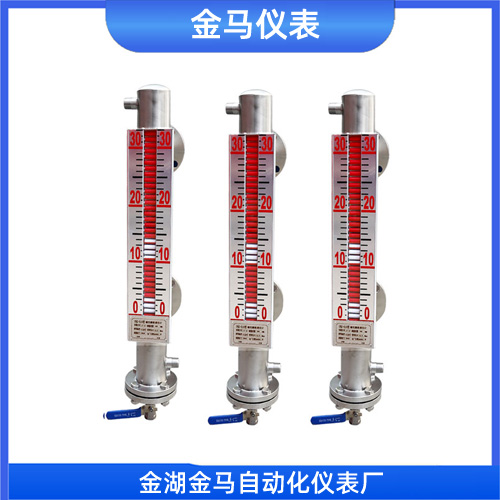

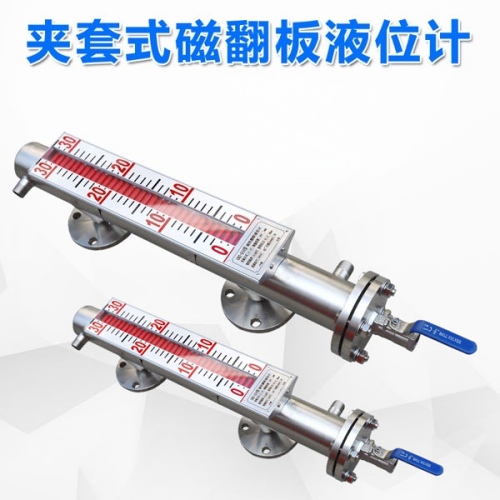

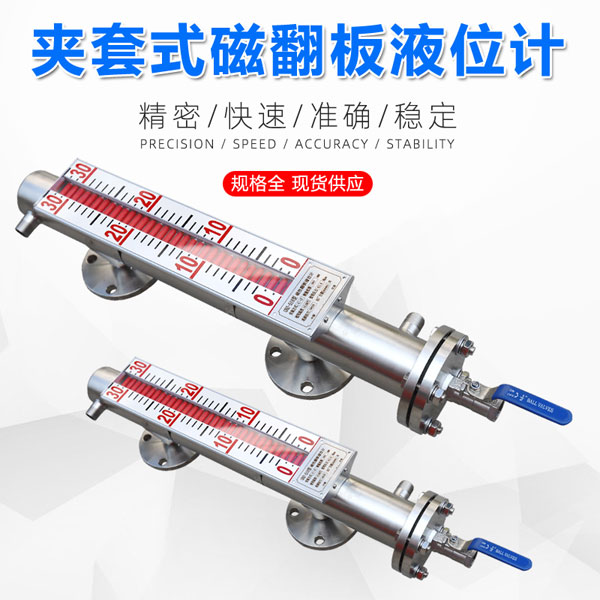

蒸汽夹套磁翻板液位计

一、 产品概述与工作原理

蒸汽夹套磁翻板液位计（也称保温型磁翻板液位计）是在常规液位计的主体测量管外，增加一层夹套结构。当介质容易因温度下降而凝固或粘度增大时，可在夹套内通入蒸汽、热水等热媒剂，对管内介质进行伴热保温，防止其在测量管内冻结或堵塞，从而保*液位测量的稳定性和准确性。

其**工作原理基于浮力原理和磁耦合原理：

1.  液位传递：当容器内的液位发生变化时，液位计主体管内的磁性浮子会随液位上下浮动。

2.  信号显示：浮子内的**磁钢通过磁耦合驱动显示器上的红白双色翻柱旋转。**，液位上升时翻柱由白色翻转为红色，液位下降时翻柱由红色翻转为白色，红白交界处即为实际液位高度。

3.  远传与控制：用户可根据需求选配4-20mA远传变送器（实现信号远传至DCS系统）或液位报警开关（实现高低液位报警或联锁）。

 二、 产品特点与*势

蒸汽夹套设计主要解决了高粘度、易结晶介质在低温环境下的测量难题，具备以下**特点：

- *良的保温防冻性能：通过蒸汽循环维持介质温度，有效防止液体结晶、凝固或结冰，适用于北方寒冷地区或低温工况。

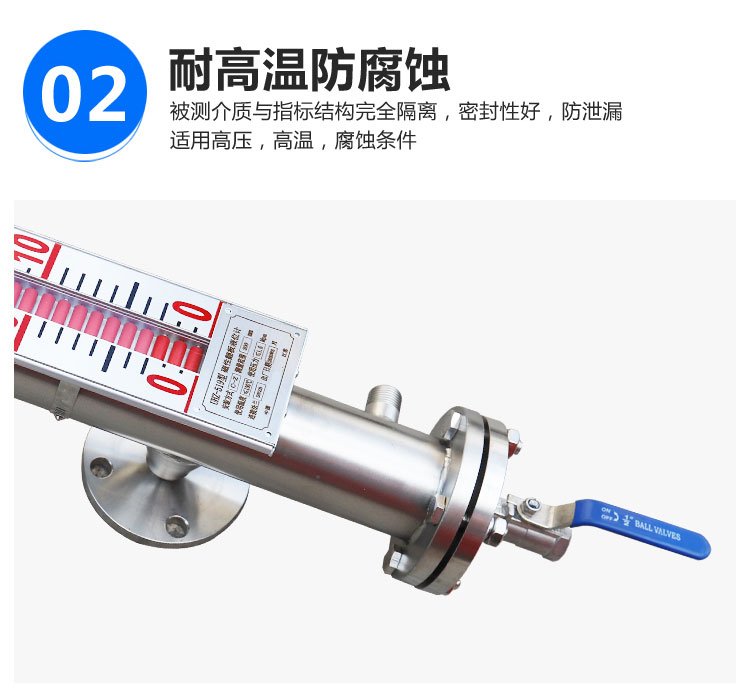

- 高度密封与安全：显示部分与介质完全隔离，避免了泄漏风险，适用于易燃易爆、有毒或*腐蚀性介质的测量。

- 显示清晰直观：双色翻柱（红/白）显示，无需电源即可就地读取液位，视角宽，醒目易读。

- 功能集成化：可一体化实现现场指示、远传信号输出（4-20mA）和开关量报警（高低限位），功能齐全。

- 耐候性*：主体采用不锈钢（304/316L）等材质，能适应户外安装，抗振动，使用寿命长。

 三、 主要技术参数

根据市场上的主流产品规格，其关键参数归纳如下：

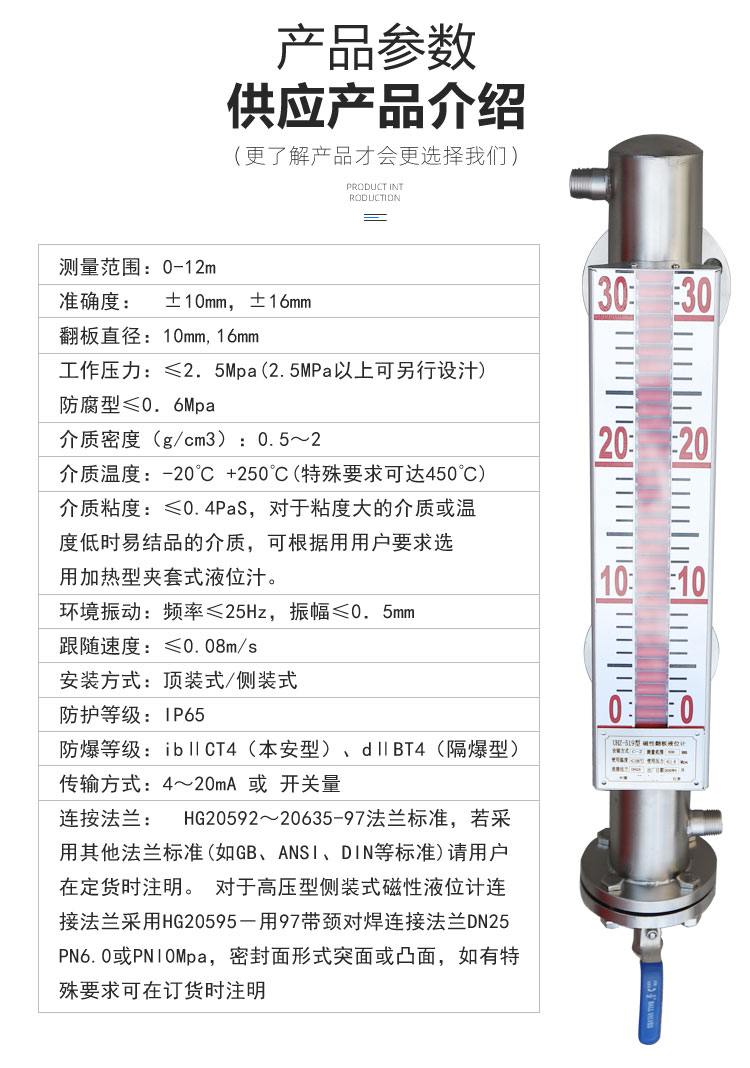

| 参数类别 | 典型技术指标 |

| :--- | :--- |

| 测量范围 | 300mm ~ 6000mm (可定制*长至15000mm)  |

| 工作压力 | ≤ 2.5MPa (普通型)；*高可达 ≤ 10.0MPa 或更高  |

| 介质温度 | -40℃ ~ 450℃ (取决于夹套内热媒温度)  |

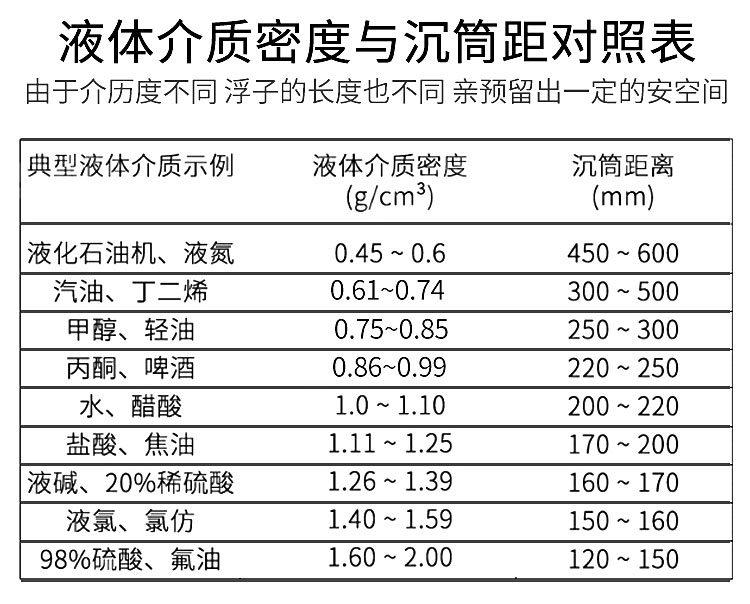

| 介质密度 | ≥ 0.45 g/cm³  |

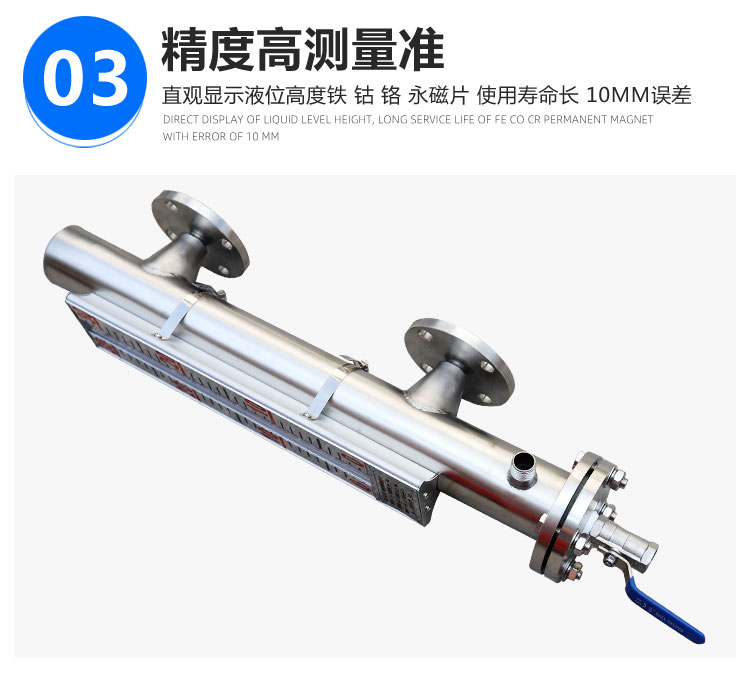

| 精度 | ±10mm  |

| 夹套接口 | G1/2, DN15, DN20 等 (可根据用户需求定制)  |

| 连接法兰 | DN20, DN25, 或根据用户提供的** (HG/T, GB, ANSI等)  |

| 主体材质 | 304 不锈钢, 316L, 内衬PTFE (防腐) 等  |

 四、 选型要点与适用工况

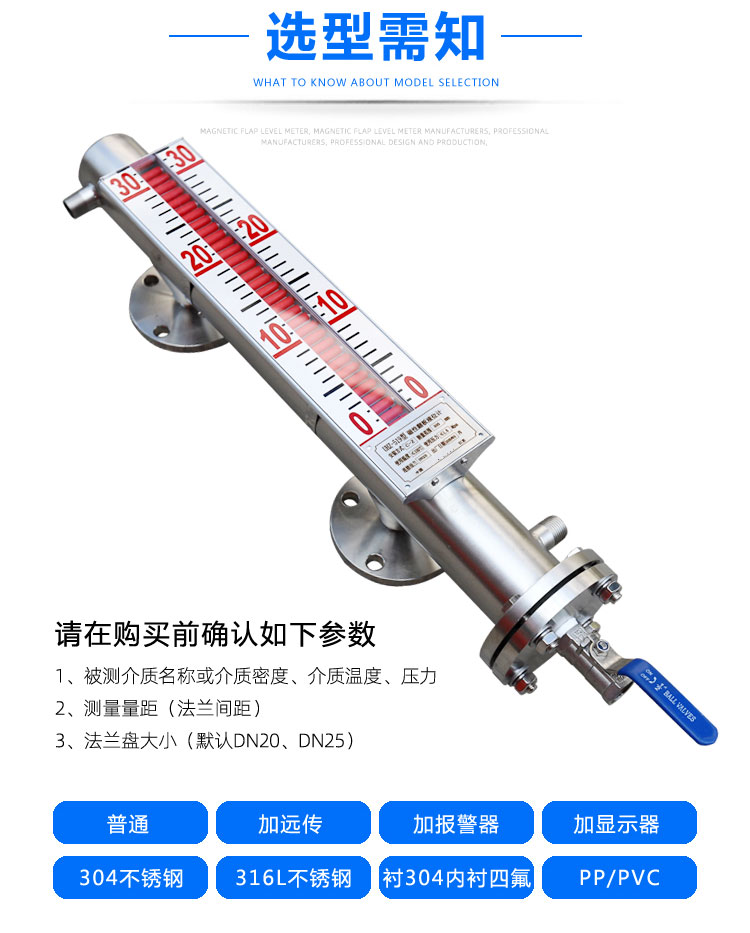

在选择蒸汽夹套磁翻板液位计时，建议重点考虑以下几点：

1.  介质特性：适用于易凝固液体（如重油、沥青、硫磺）、高粘度介质（如树脂、糖浆）以及低温下易冻结的液体。

2.  热媒参数：需明确现场可提供的蒸汽压力与温度，以确保夹套的加热效率能够**工艺保温需求。

3.  材质兼容：主体材质必须耐介质的腐蚀。对于*酸碱介质，需选用内衬PTFE（聚四氟乙烯）的防腐型产品。

4.  附加功能：

    - 需要远程监控：应选配4-20mA远传变送器。

    - 需要自动控制：应选配液位报警开关（干簧管式或隔爆式）。

 五、 安装与维护注意事项

为了保*液位计的正常运行，安装和维护时应注意以下事项：

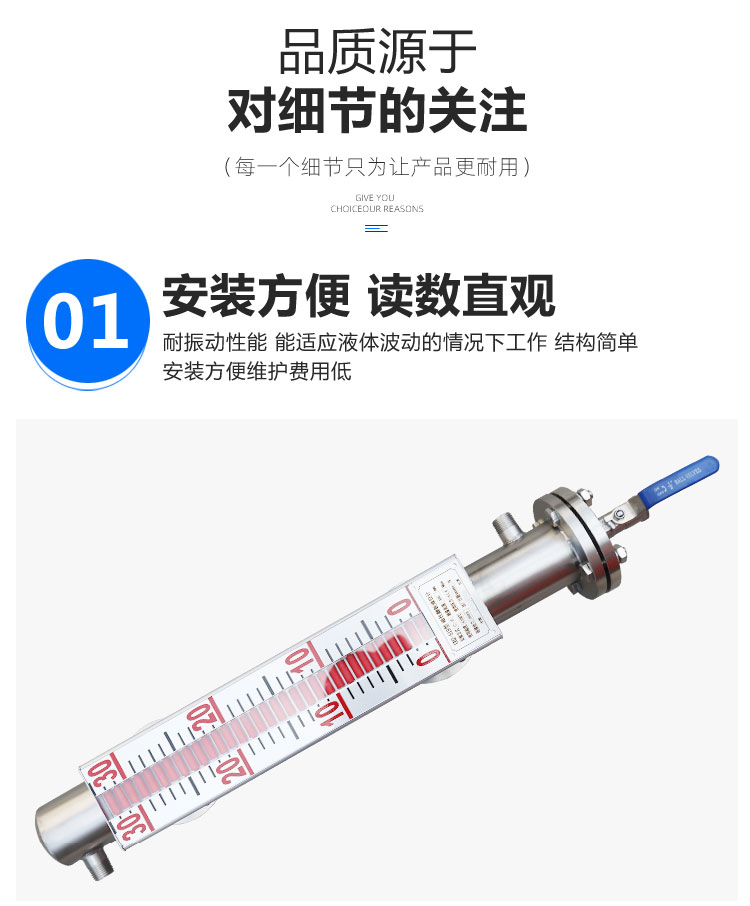

1.  垂直安装：液位计必须保持垂直安装，以保*浮子组件在主体管内上下运动自如，减少摩擦。

2.  加装阀门：在液位计与容器连接的法兰之间，应安装截止阀，以便于日后对液位计进行检修和清洗。

3.  远离磁场：安装主体周围不允许有铁磁性物质（如电磁铁、大电流电线）靠近，否则会影响磁性耦合的准确性。

4.  浮子方向：装入磁性浮子时，必须注意将有磁性的一端（重端）朝上，严禁倒装，否则浮子无法正常工作。

5.  缓慢进液：投入运行时，应先打开上阀门，再缓慢打开下阀门，避免介质急速涌入冲击浮子，导致翻柱乱位。

6.  定期排污：对于粘度大或脏污介质，应定期打开底部的排污阀，清除主体管内的沉积物。
