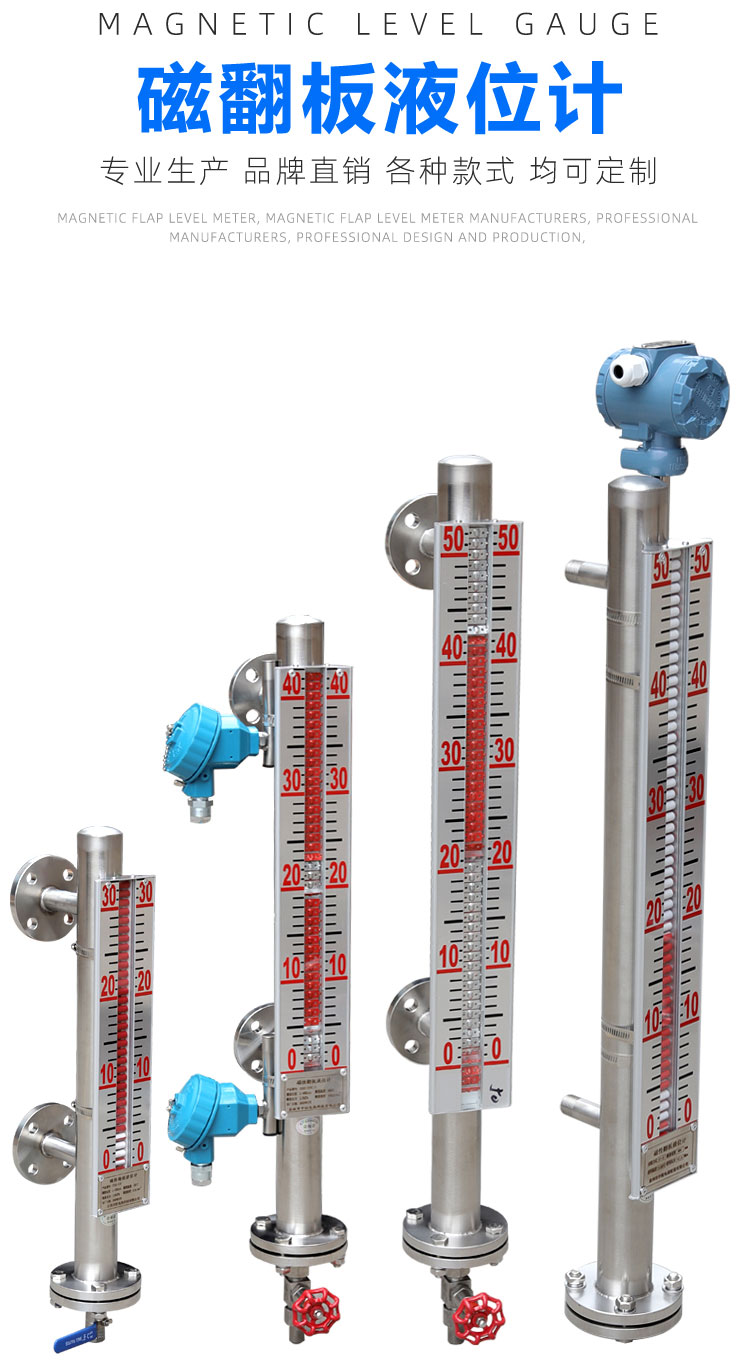

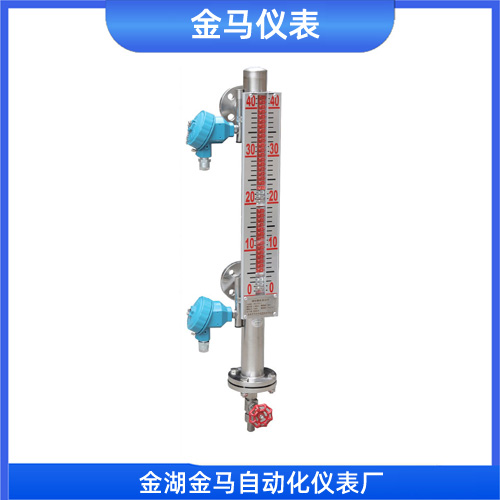

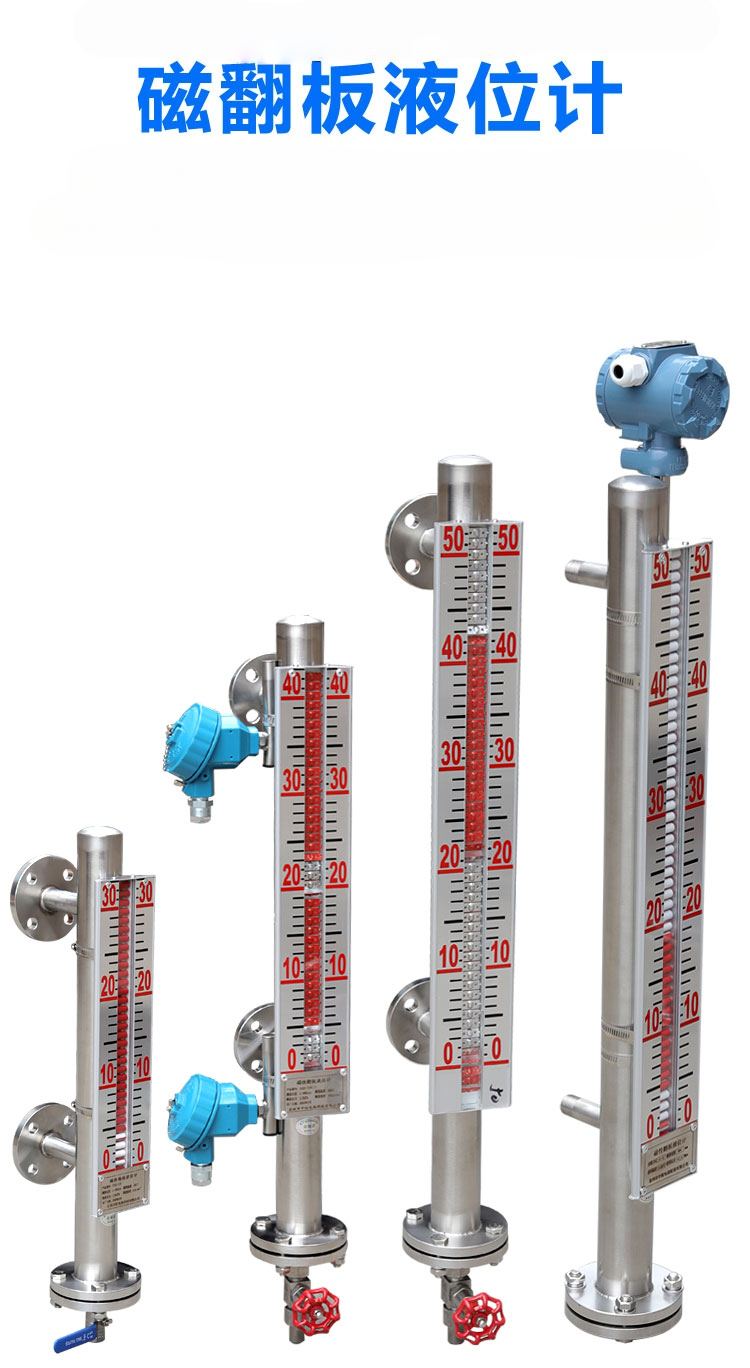

高温磁翻板液位计

工作原理

高温磁翻板液位计的**工作原理基于浮力原理和磁耦合作用。

1.  连通器原理：仪表的主体管（测量筒）通过法兰与容器的气相和液相部分连接，形成一个连通器。这使得主体管内的液面高度与容器内的液面高度始终保持一致。

2.  浮子与磁耦合：在主体管内，装有一个内置**磁钢的磁性浮子。当液位升降时，浮子随之上下移动。

3.  外部指示：在主体管外部，装有由红白两色（或红绿）翻柱组成的指示器。浮子内的磁钢通过磁耦合作用，驱动外部翻柱翻转180°。**，液位以下的部分翻柱翻转为红色，液位以上的部分翻柱为白色。红白交界处即为容器内液位的实际高度。

这种设计使得指示器与被测介质完全隔离，从而保*了仪表在高温、高压、腐蚀性环境下的密封性和安全性。

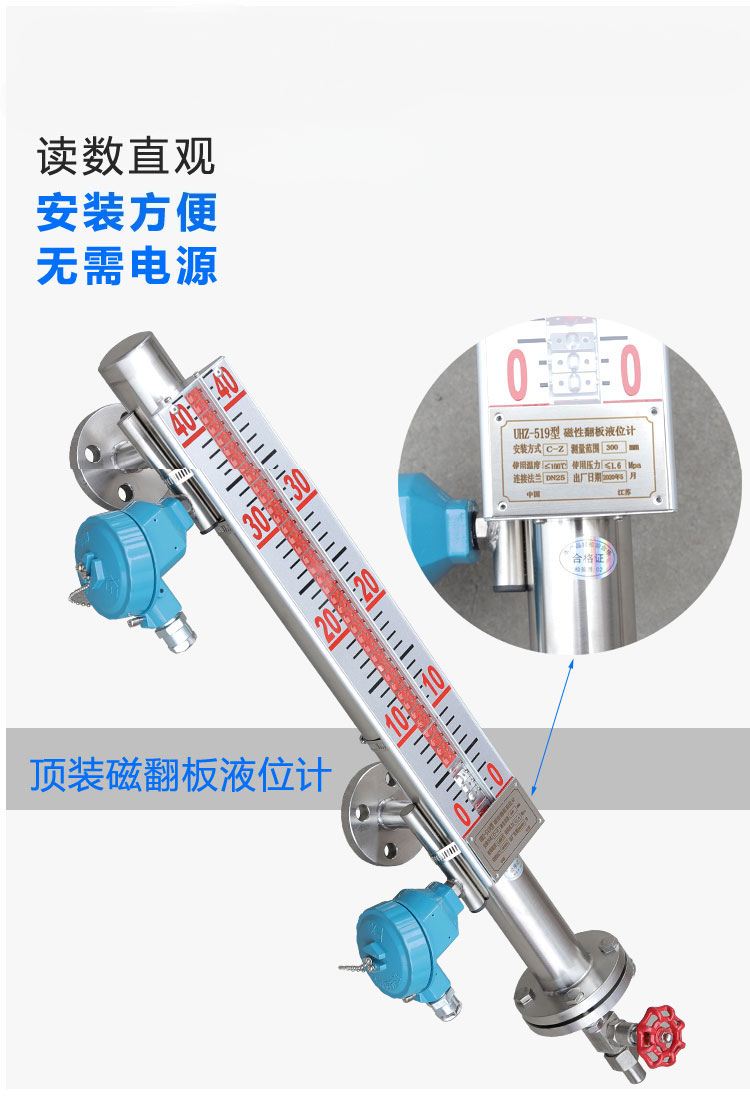

 结构组成

高温磁翻板液位计主要由以下几个**部分组成：

-   主体管（测量筒）： **由不锈钢（如304、316L）或特殊合金制成，用于容纳磁性浮子，并与容器连接。

-   磁性浮子： 内部封装有高性能**磁钢，其密度和*度经过特殊设计，以适应高温环境。

-   指示器： 由一系列紧密排列的磁翻柱（翻板）构成，安装在主体管外部。翻柱为双色（如红/白），通过磁力驱动翻转显示液位。

-   连接法兰： 用于将液位计与工艺容器相连。

-   排污阀： 安装在主体管底部，用于检修时排空管内介质或进行清洗。

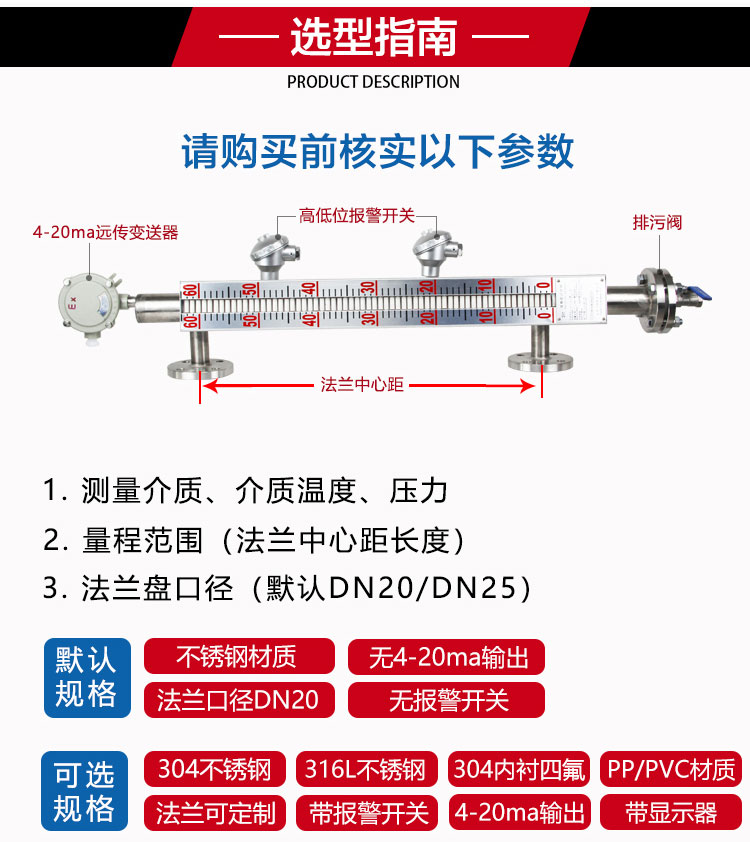

-   远传装置（可选）： 可捆绑安装干簧管液位传感器或磁致伸缩变送器，将液位信号转换为4-20mA的模拟信号，实现远程监控和控制。

 主要特点

高温磁翻板液位计在高温工况下表现*异，主要特点包括：

-   耐高温高压： 采用特殊的散热设计和耐高温材料（如陶瓷磁钢），*高工作温度可达450℃，*高工作压力可达42MPa。

-   显示直观，无需电源： 就地显示通过红白翻柱实现，清晰易读，无需任何外部电源，在停电时也能正常工作，安全性高。

-   密封性*，安全可靠： 指示器与介质完全隔离，避免了泄漏风险，适用于易燃、易爆、有毒介质。

-   结构简单，坚固耐用： 无复杂的传动部件，维护工作量极小，使用寿命长。

-   可选功能丰富： 可轻松加装4-20mA远传变送器、高低液位报警开关，实现远程监控和自动控制。

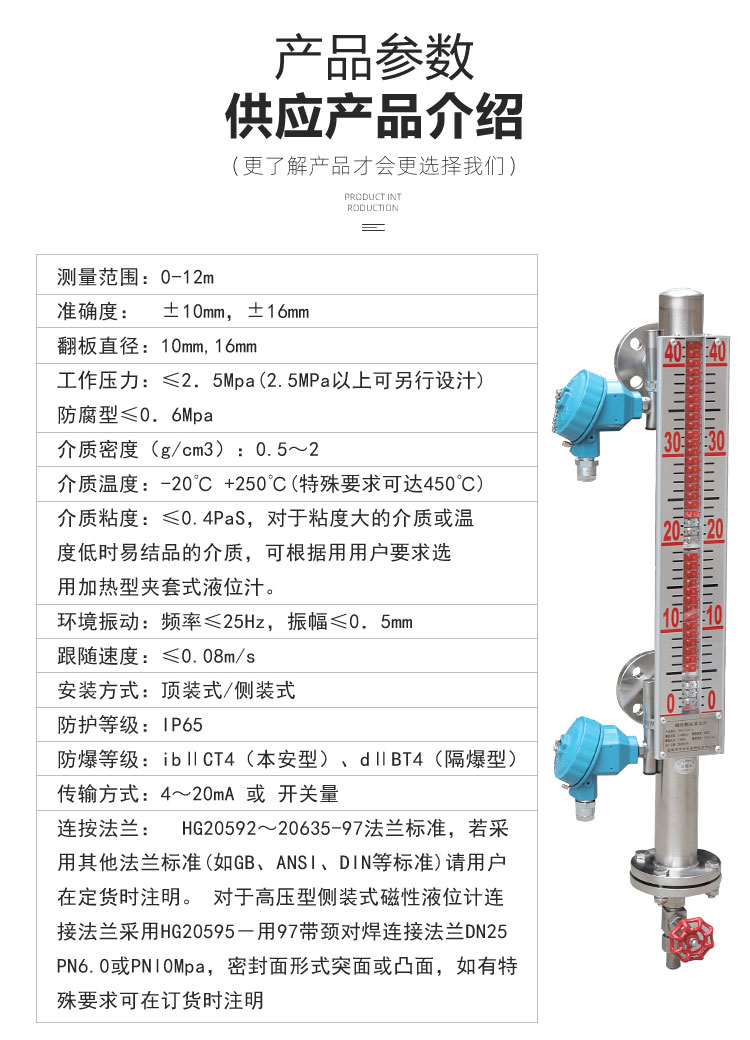

 技术参数

高温磁翻板液位计的典型技术参数范围如下：

| 参数 | 典型范围 |

| :--- | :--- |

| 测量范围 | 0.3 m ~ 12 m (可定制更长量程) |

| 工作温度 | -196℃ ~ +520℃ (高温型**在450℃以内) |

| 工作压力 | 真空 ~ 42 MPa |

| 介质密度 | ≥ 0.4 g/cm³ (低于此值浮子可能无法正常工作) |

| 介质粘度 | ≤ 200 cP (厘泊，高粘度易结晶介质可选夹套加热型) |

| 显示精度 | ±10 mm |

| 主体材质 | 304、316L、321、钛合金、PTFE衬里等 |

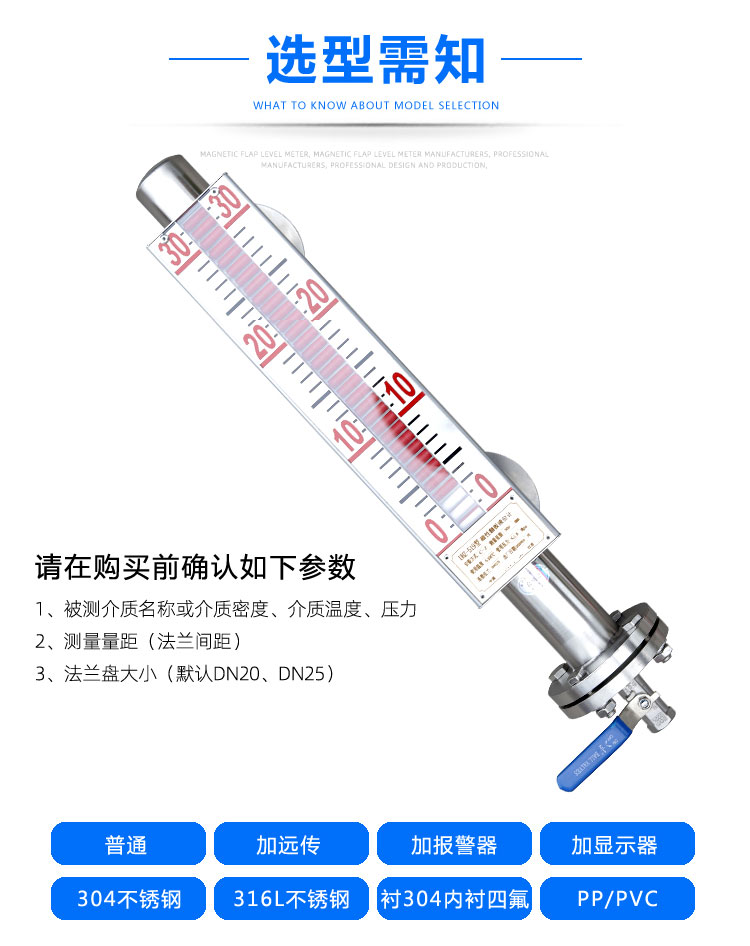

 选型要点

为确保高温磁翻板液位计在您的工况下稳定工作，选型时需重点关注以下几点：

-   温度与压力： 明确工艺介质的*高工作温度和*大工作压力，选择匹配的型号。这是高温型液位计的**选型依据。

-   介质特性：

    -   腐蚀性： 对于*腐蚀性介质，需选用内衬PTFE或更**级合金（如哈氏合金）材质的液位计。

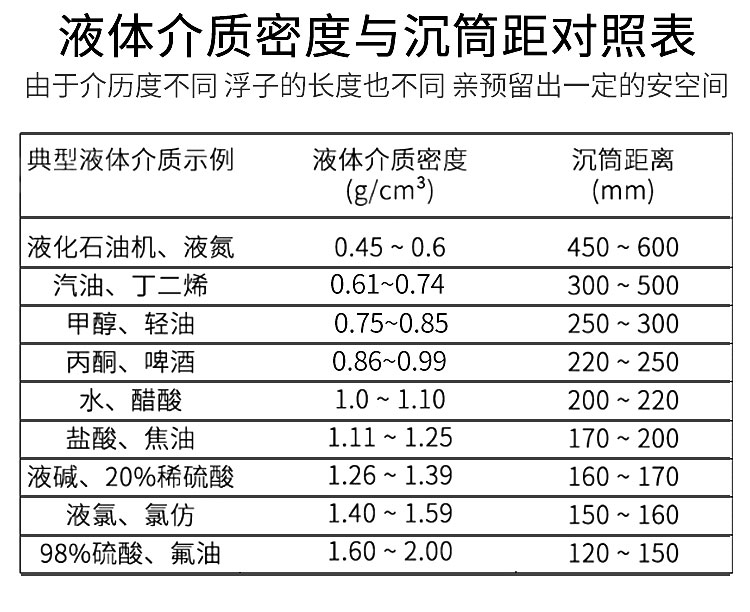

    -   密度： 确认介质密度是否大于0.5g/cm³。若密度过低，需要定制特殊轻质浮子。

    -   粘度与结晶性： 若介质在常温下易结晶或粘度高，应选择带蒸汽或电伴热夹套的型号，以保*浮子运动灵活。

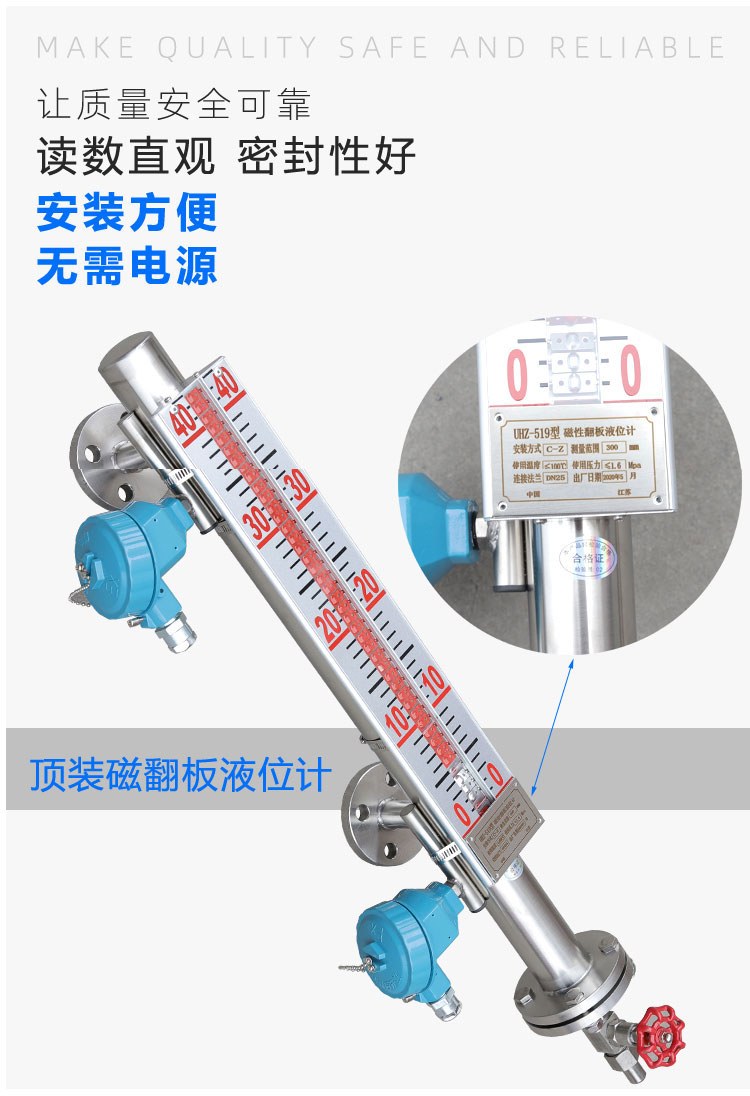

-   安装方式： **型为侧装，用于地上储罐；顶装型用于地下储罐或顶部开口的容器。

-   远传与报警： 根据是否需要将信号传至控制室，决定是否选配远传变送器或磁开关。
