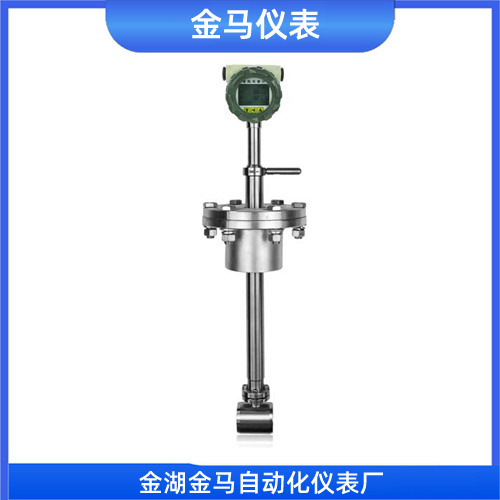

插入式涡街流量计

一、产品概述

插入式涡街流量计（型号：JMLUGB-JA11W)是在满管式涡街流量计基础上发展起来的一种流量计，主要针对大口径管道（通常为DN200以上）的流量测量而设计。它将旋涡发生体和检测探头集成在一个插入杆上，通过法兰或球阀连接到管道上，将探头插入管道内部，通过测量管道中局部流体的流速来推算出整个管道的体积流量。其原理是“卡门涡街”现象，即当流体流经非流线型旋涡发生体时，两侧会交替产生有规律的旋涡，旋涡的频率在一定雷诺数范围内与流体流速成正比。

二、主要特点

1. 适合大管道测量，性价比高：对于口径较大的管道（如DN300以上），如果使用满管式流量计，仪表本体成本会非常高昂。插入式流量计仅需在管道上开孔安装，仪表本身制造成本与管道口径无关，因此在大管径应用场景下具有极高的性价比。

2. 可实现不断流安装与维护：配合专用球阀和可伸缩插入机构，可以在不停止管道内流体输送的情况下，进行流量计的在线插拔、清洗或维护，极大地保证了生产的连续性。

3. 结构简单，压力损失小：由于只有检测探头插入流道，对流体的阻碍作用很小，因此压力损失远低于满管式流量计。

4. 量程范围宽：量程比可达1:10至1:25，能够适应较宽的流量变化。

5. 无可动部件：传感器与测量介质不直接接触，无磨损部件，长期工作稳定性*，维护工作量小。

6. 通用性*：同一台流量计通过调整插入深度或更换不同长度的插入杆，可以适用于不同壁厚的管道，减少了备件库存。

三、工作原理

插入式涡街流量计的工作原理基于卡门涡街原理。在流体中垂直于流向插入一个旋涡发生体（通常是一个钝体），当流体雷诺数达到一定范围时，在发生体下游两侧会产生两排交替出现、旋转方向相反的旋涡，即卡门涡街。

旋涡脱落的频率 f 与发生体宽度 d 和流速 v 之间存在以下关系：

f = St × v / d

其中，St 是斯特劳哈尔数（Strouhal Number）。在较宽的雷诺数范围内（约2×10⁴ 到 7×10⁶），St 基本为一个常数。因此，旋涡的脱落频率 f 与流体流速 v 成正比。安装在发生体内的压电晶体探头检测到旋涡交替脱落时产生的微弱压力变化和频率，将其转换为与流量成正比的电脉冲信号或4-20mA**模拟信号，*终通过转换器显示出瞬时流量和累积流量。

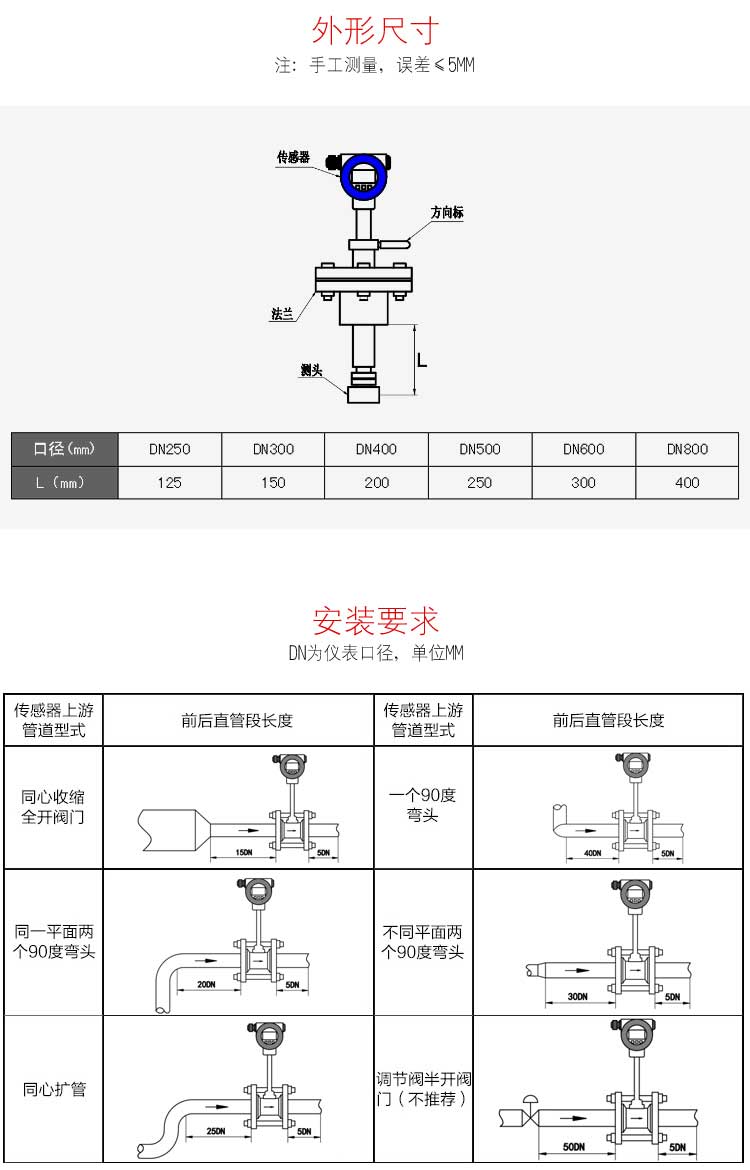

四、技术参数

不同**和型号的插入式涡街流量计参数略有差异，但通常涵盖以下范围：

| 参数项 | 典型参数范围/描述 |

| :--- | :--- |

| 公称通径（DN） | 适用DN200 mm 至 DN2000 mm 甚至更大 |

| 测量介质 | 液体（水、油等）、气体（空气、天然气、蒸汽等） |

| 精度等级 | 通常为示值的 ±1.5% 至 ±2.5%，部分高端产品可达 ±1.0% |

| 公称压力 | 常见有 PN1.6MPa、PN2.5MPa、PN4.0MPa，更高压力可定制 |

| 介质温度 | 常温型：-40℃ ~ +250℃；高温型：-40℃ ~ +350℃ 或 +450℃ |

| 环境温度 | -20℃ ~ +55℃ |

| 输出信号 | 脉冲频率信号（三线制）、4-20mA **电流信号（两线制）、带RS485通讯或HART协议 |

| 供电电源 | 常见 +24VDC，也有 +12VDC 或 3.6V 锂电池供电（用于现场显示） |
