温压补偿蒸汽流量计

为什么蒸汽流量需要温压补偿？

蒸汽属于可压缩流体，其密度会随温度和压力的变化而显著改变。如果不进行补偿，流量计显示的数值会随着蒸汽状态波动，无法准确反映实际的热量或质量。这就好比买黄金，如果只称体积不看纯度，价格就无法确定。温压补偿正是通过以下两步确保计量准确：

测量工况体积：流量计本体（如涡街）先测出管道中当前温度和压力状态下的蒸汽体积流量 。

换算标况质量：温度、压力传感器将实时数据传给积算仪，积算仪据此计算出当前蒸汽的实际密度，进而将工况体积流量准确地换算成与贸易结算相关的质量流量（如吨/小时） 。

⚙️ 核心原理与主流类型

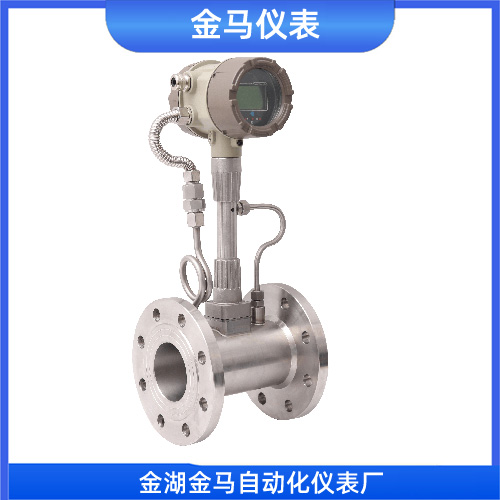

*常见的类型：温压补偿涡街流量计

这种组合是目前测量蒸汽的主流选择，技术成熟，应用** 。

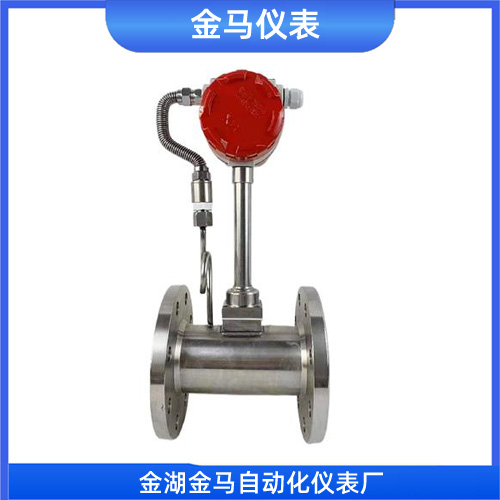

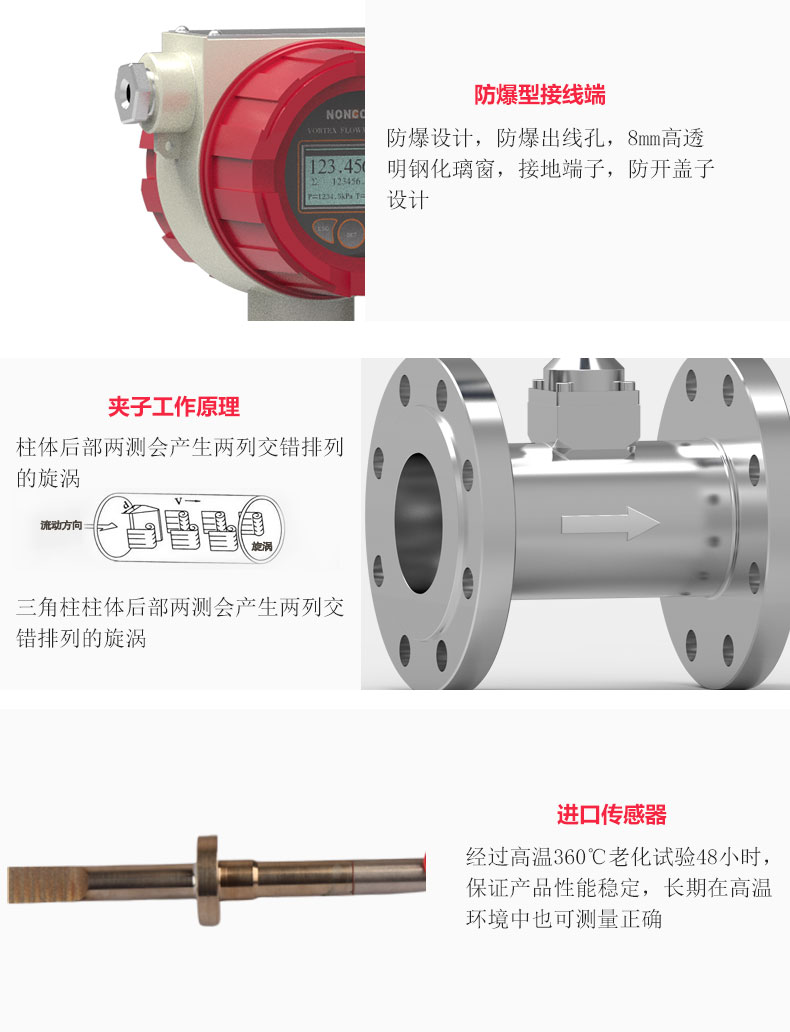

工作原理：基于卡门涡街原理。在流体中设置一个漩涡发生体，流体流过时会交替产生有规则的漩涡，漩涡的频率与流速成正比 。通过测量这个频率，就能得到工况体积流量。同时，内置的PT100温度传感器和压力变送器实时测量蒸汽的温度和压力，用于密度补偿 。

其他可选类型：

差压式流量计：如孔板、V锥流量计，在大口径、高温高压的贸易结算场合也有应用，但压力损失较大 。

分流旋翼式蒸汽流量计：一种较早期的纯机械式仪表，部分型号可加装简单的压力补偿，但精度和可靠性不如涡街，已逐渐被替代。

📊 关键参数与选型

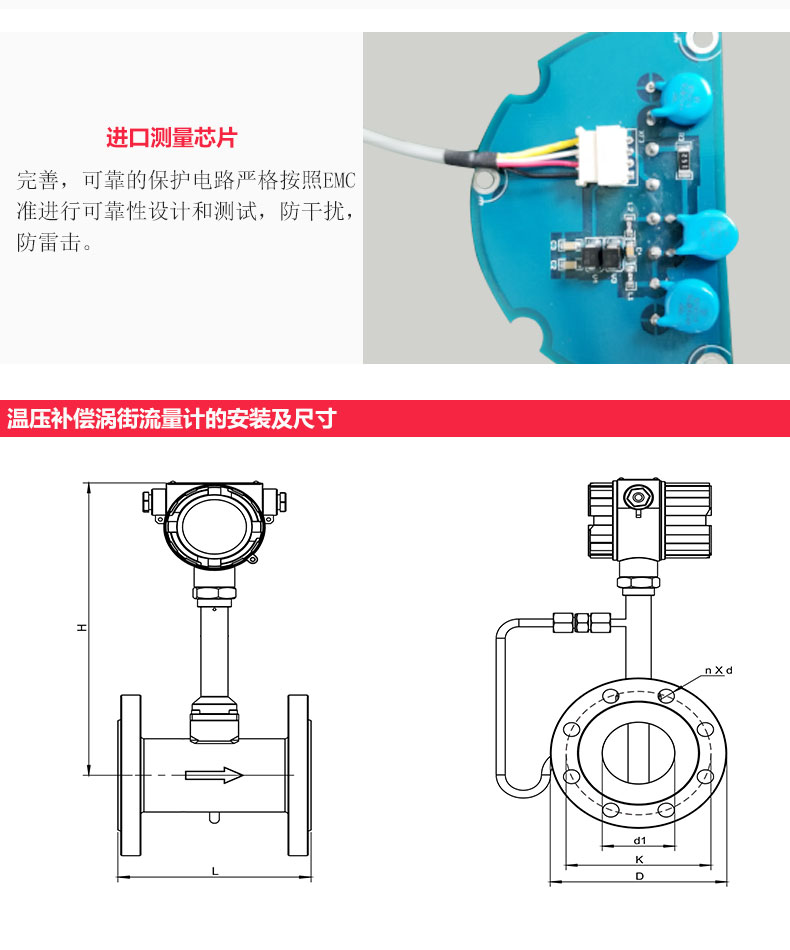

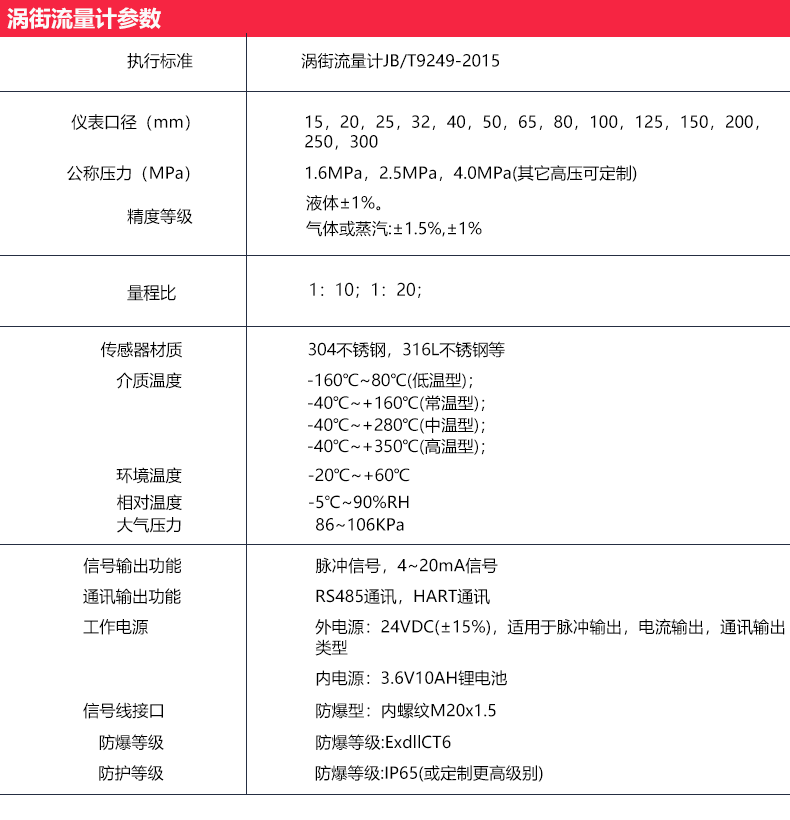

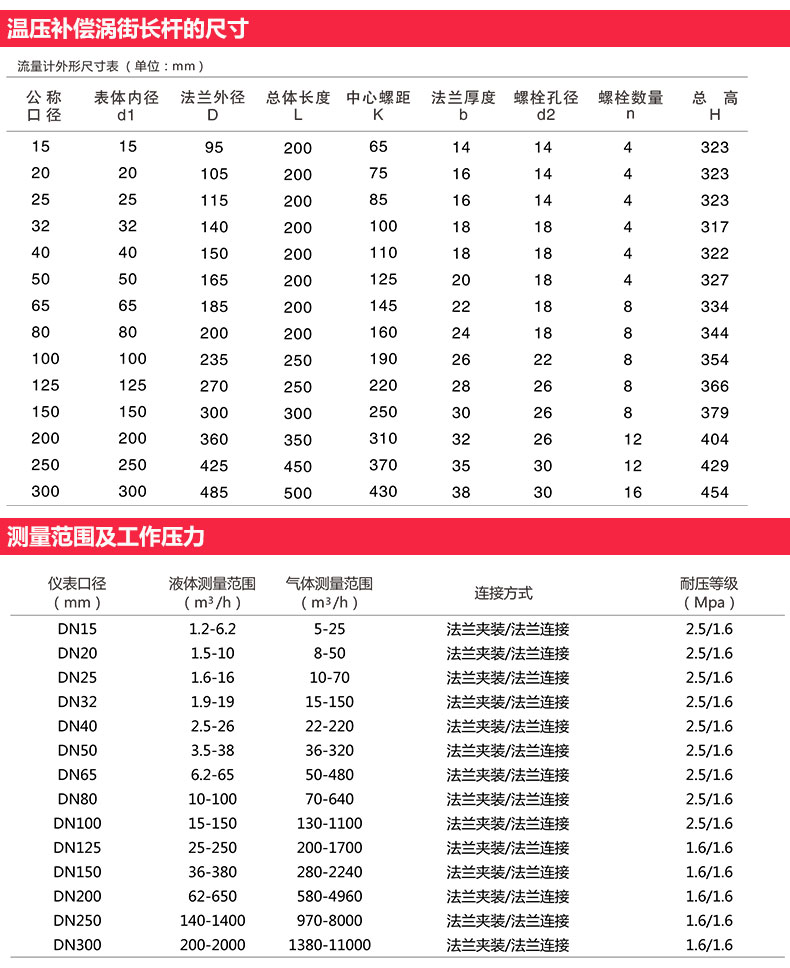

参数类别 典型参数/范围 选型建议

公称通径 管道式：DN15 ~ DN300

插入式：DN200 ~ DN2000 根据管道尺寸和流量范围选择。插入式适用于大口径管道，成本更低。

精度等级 通常为 1.0级 或 1.5级 用于内部成本核算，1.5级足够；用于贸易结算，应选择1.0级或更高精度。

温度范围 -40℃ ~ +350℃（常见），*高可达+450℃ 必须确认蒸汽的*高工作温度。350℃以上需选用310S等特殊材质的高温型 。

压力范围 PN1.6MPa ~ PN4.0MPa（常规），*高可达PN10MPa以上 必须确认蒸汽的*高工作压力，并选择大于该压力的公称压力等级。

输出信号 4-20mA电流、脉冲、RS485通讯 需要远传数据或接入DCS系统，选4-20mA或RS485；就地读数，可选带电池的现场显示型 。

供电方式 24V DC（外供电）或 3.6V锂电池 现场无电源或安装不便，选电池供电；需要连续监控和数据远传，选24V供电。

材质 304不锈钢（常规）、310S不锈钢（高温）、碳钢 普通蒸汽选304；高温高压或腐蚀性环境选310S或更高等级合金钢。

🛠️ 安装与维护要点

安装规范：

直管段要求：为保证测量精度，流量计前后需要足够的直管段。通常要求上游≥10D，下游≥5D（D为管道直径），且远离弯头、阀门等扰动源 。

密封与保温：法兰密封垫必须选用金属缠绕石墨垫等耐高温材料，防止泄漏 。管道和流量计本体需做好保温，防止热量散失和蒸汽冷凝。

安装位置：建议水平安装，避免安装在管道*高点（易积气）或*低点（易积存冷凝水） 。同时，应尽量远离泵、压缩机等振动源 。

维护事项：

定期检查：检查法兰密封处有无泄漏，清理仪表表面的灰尘和油污。

传感器检查：对于涡街流量计，定期检查漩涡发生体有无磨损或异物缠绕。

校准：按照计量法规要求，定期（如每年）将流量计送检或进行在线校准。
