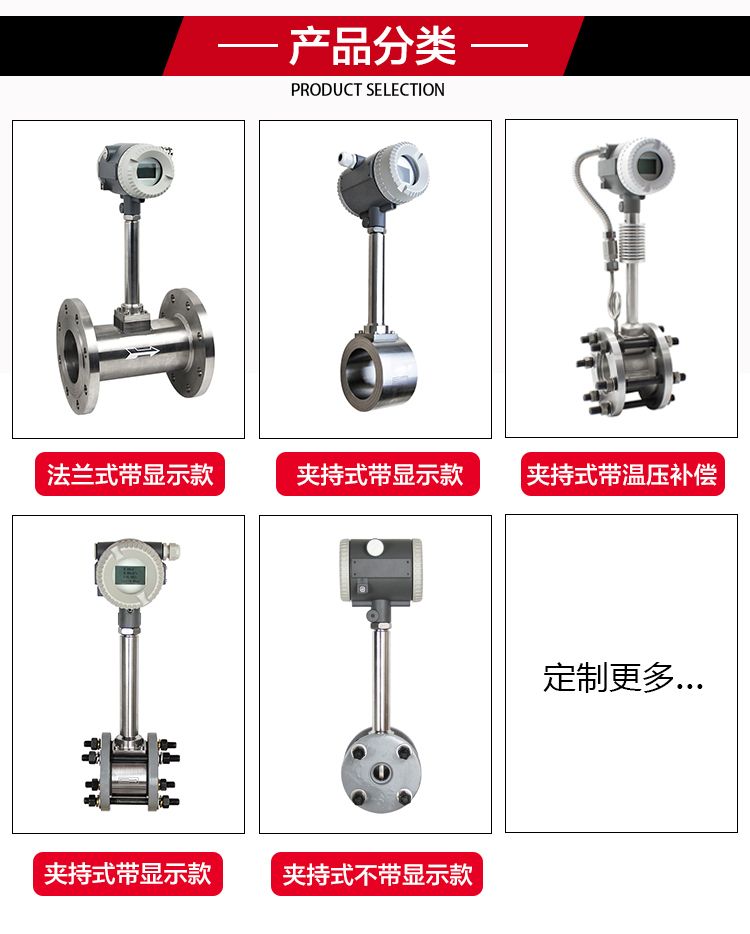

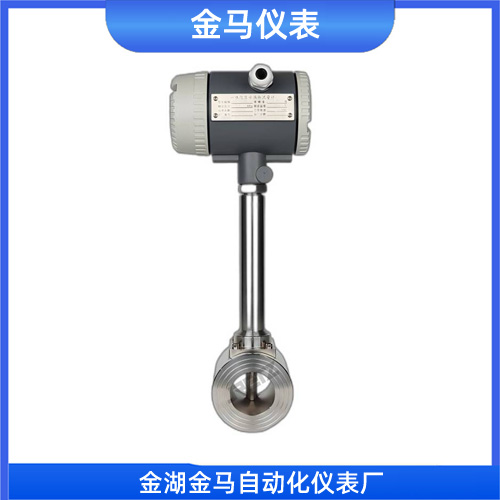

夹持式涡街流量计

一、 产品概述

夹持式涡街流量计(型号：JMLUGB-JA11W)（也称对夹式或卡装涡街流量计）是一种利用卡门涡街原理测量流体流量的仪表 。它的特点在于其安装方式：流量计本体本身不带完整的法兰，而是被直接夹装在两个管道法兰之间，通过长螺栓紧固连接 。这种设计使其结构非常紧凑，主要适用于DN15至DN300的中小口径管道 。当流体流经管道内的旋涡发生体时，会在其下游两侧交替产生有规律的旋涡，旋涡的频率与流速成正比，通过检测这个频率即可得到流量值 。

 二、 主要特点

夹持式涡街流量计因其设计和安装方式，具备以下几点：

1.  安装维护便捷高效：卡箍连接方式无需复杂工具即可快速拆装，大幅缩短了停机维护时间，尤其适合需要频繁清洗管路或仪表的卫生级场合 。部分设计支持传感器在线拆卸，维护时无需停止管道内流体输送 。

2.  结构紧凑，成本较低：由于省略了兩片法兰，仪表本体更短、更轻，材料成本和安装成本相对法兰式流量计更低 。

3.  卫生性*，无死角：夹持式连接使得管道内壁过渡光滑平整，没有凹槽或缝隙，不易残留介质，符合食品、制药等 。

4.  无可动部件，可靠性高：传感器（如压电晶体）不直接接触被测介质，无磨损部件，长期工作稳定，维护量小 。

5.  应用范围广：可测量液体、气体和蒸汽等多种介质，量程比宽（通常为1:10至1:20），能适应一定的流量波动 。

 三、 工作原理

夹持式涡街流量计的工作原理基于 卡门涡街 现象 。

在管道中垂直于流体流动方向插入一个非流线型的旋涡发生体（通常是三角柱形或梯形）。当流体流经发生体时，会在其下游两侧交替地产生两排有规律的旋涡，这些旋涡就像街道旁有规律排列的路灯，因此被称为“涡街” 。

大量研究证明，在一定的雷诺数范围内，旋涡产生的频率 f 与发生体的宽度 d 和流体的流速 v 之间存在以下线性关系：

f = St × v / d

其中，St 是斯特劳哈尔数，在较宽的流量范围内是一个常数 。因此，只要检测出旋涡的频率 f，就可以计算出流体的流速 v，再结合管道的横截面积 A，便能得出体积流量 Q（Q = K × f × A，K为仪表系数）。

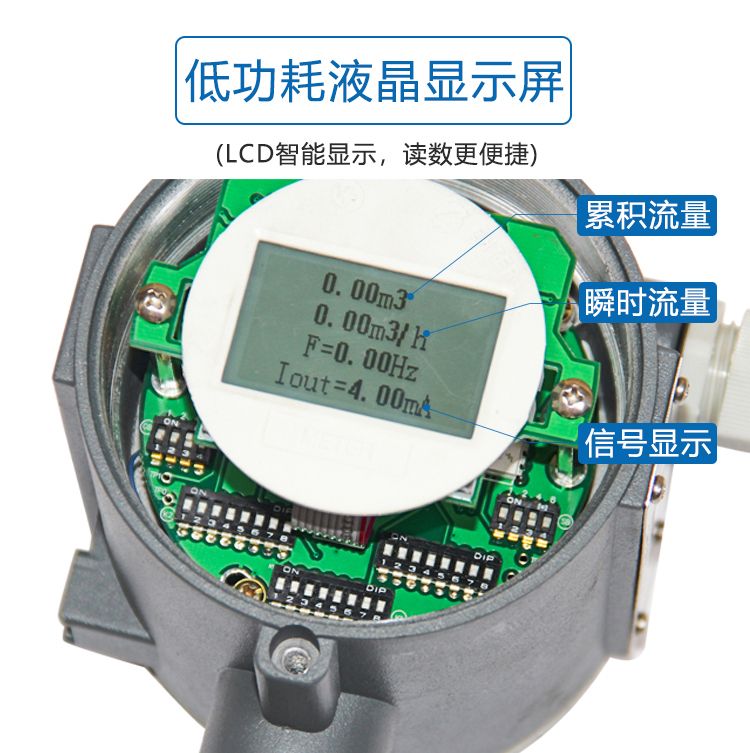

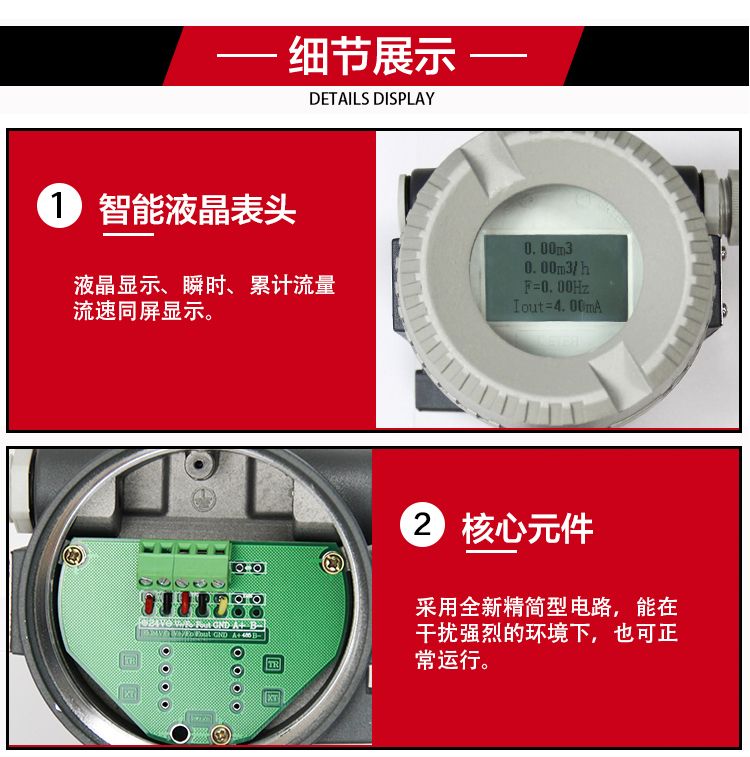

安装在发生体内部或附近的压电传感器，能够敏感地捕捉到旋涡交替产生时引起的微小压力变化和振动，并将其转换为与流量成正比的电脉冲信号。转换器处理后，输出4-20mA**信号、脉冲信号或通过RS485通讯等方式，显示出瞬时流量和累积流量 。

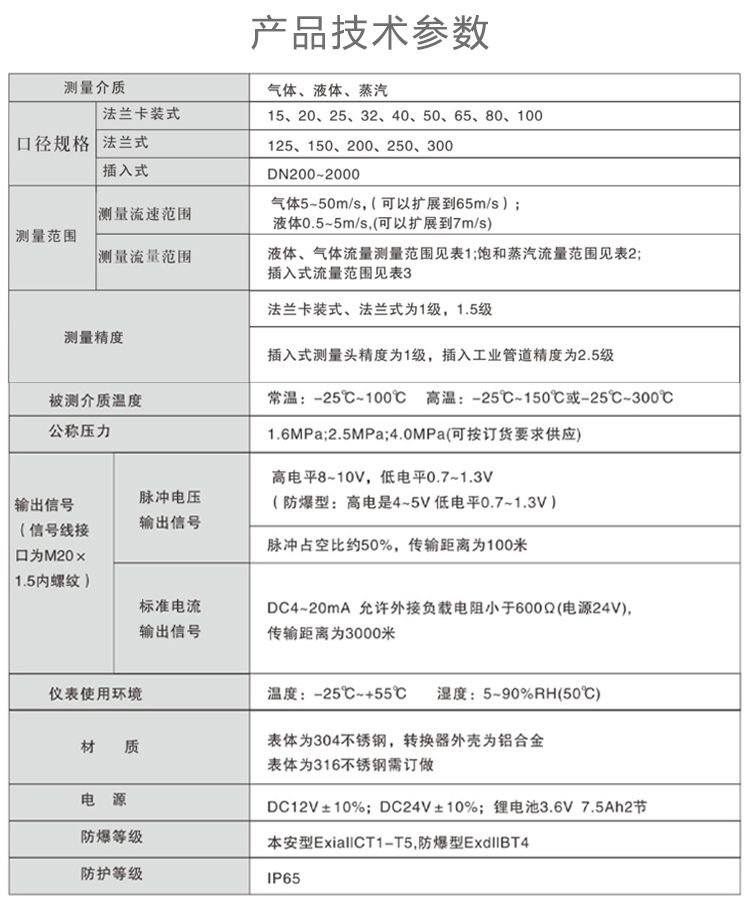

 四、 技术参数

不同**和型号的参数会有所差异，但通常涵盖以下范围 ：

| 参数项 | 典型参数范围/描述 |

| :--- | :--- |

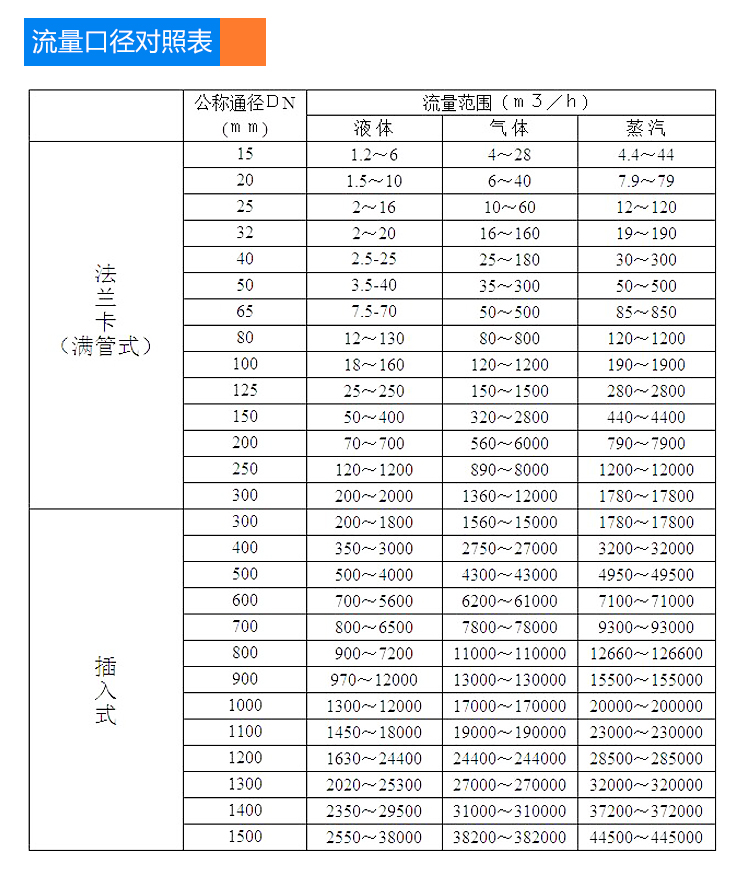

| 公称通径（DN） | DN15 ～ DN300 （部分产品可至DN600）  |

| 适用介质 | 液体（水、溶剂、药液）、气体（压缩空气、氮气）、蒸汽（饱和、过热）  |

| 精度等级 | 液体：±1.0%R； 气体/蒸汽：±1.5%R ； 部分高精度产品可达 ±0.5%  |

| 公称压力 | 通常为 PN1.6MPa, PN2.5MPa, PN4.0MPa，高压可定制  |

| 介质温度 | **型：-40℃ ~ +150℃/250℃； 高温型：-40℃ ~ +350℃  |

| 环境温度 | -40℃ ~ +85℃ （根据不同配置）  |

| 输出信号 | 4-20mA **电流信号（两线制）、脉冲信号（三线制）、RS485 Modbus通讯、HART协议  |

| 供电电源 | +24V DC，或 3.6V 锂电池（用于现场显示型）  |

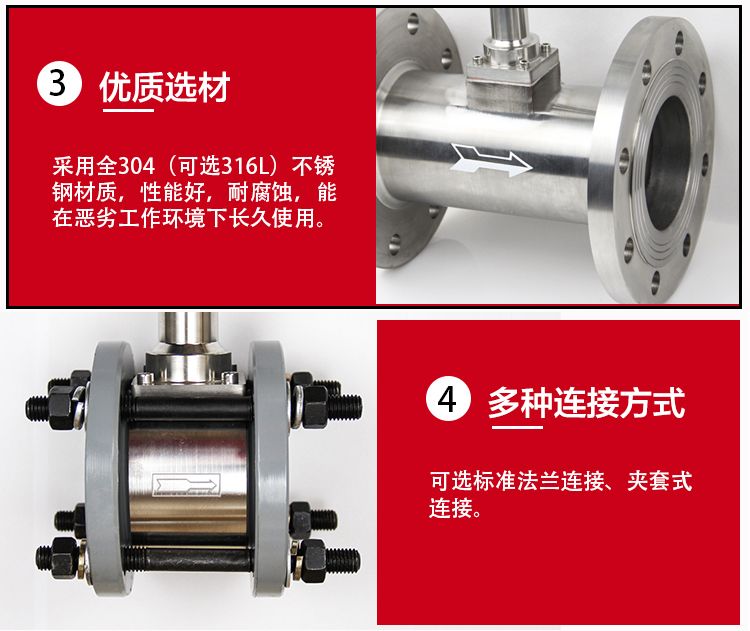

| 表体材质 | 304/316L 不锈钢； 特殊腐蚀性介质可选哈氏合金  |

| 防爆等级 | 可选隔爆型（如 Exd II CT5 / Exd IICT5）或本安型  |

| 防护等级 | 通常为 IP65，可选 IP67  |

 五、 应用领域

夹持式涡街流量计因其安装和卫生特性，主要应用于以下领域 ：

- 食品饮料行业：测量纯净水、饮料、药液、食用油的流量，以及杀菌工序中蒸汽的流量。卡箍连接便于拆卸清洗，符合卫生规范。

- 制药生物行业：用于注射用水、纯化水、各种溶剂和蒸汽的计量，无死角设计避免交叉污染。

- 化工行业：测量溶剂、导热油、树脂等化工原料，以及压缩空气和氮气等工艺气体的过程控制。

- 暖通空调与热力：用于空调系统中的冷冻水、冷却水流量测量，以及供热管网中蒸汽和热水的能耗计量。

- 轻工与实验室：适用于小型工业管路、实验室或小型生产线，需要频繁更换测量介质或拆装维护的场合。
