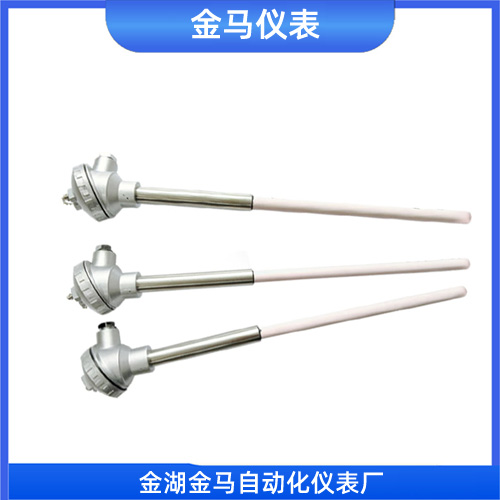

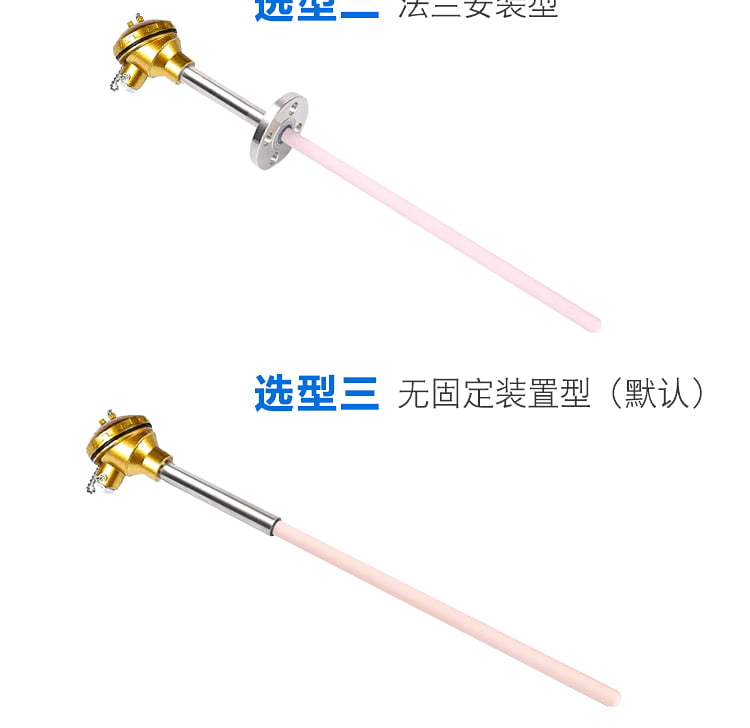

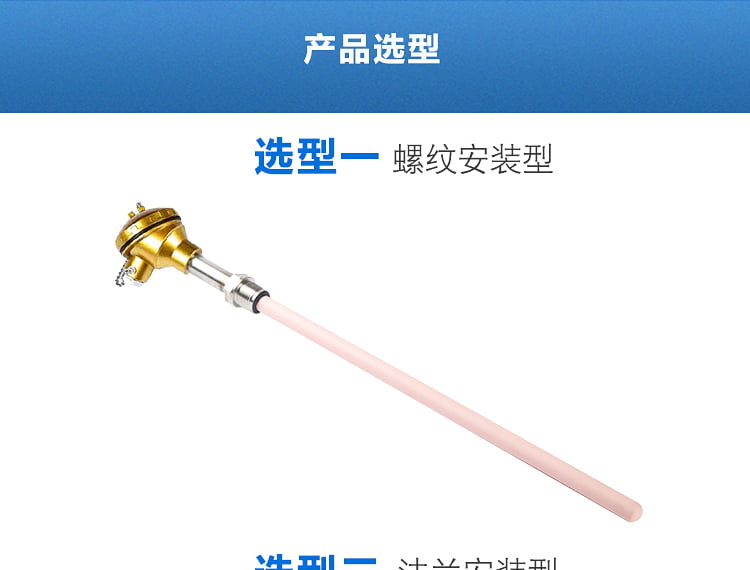

铂铑热电偶

1. 主要类型与特点

铂铑热电偶主要分为三种类型，其**区别在于正负极的合金成分，这决定了它们的测温范围和适用场景。简单来说，S型和R型适合常规高温测量，B型则专攻超高温测量。

| 特性 | S型 (单铂铑，如WRP) | R型 (单铂铑，如WRQ) | B型 (双铂铑，如WRR) |

| :--- | :--- | :--- | :--- |

| 正极材料 | 含铑10%的铂铑合金 | 含铑13%的铂铑合金 | 含铑30%的铂铑合金 |

| 负极材料 | 纯铂 | 纯铂 | 含铑6%的铂铑合金 |

| 长期使用温度 | 0-1300℃ | 0-1300℃ | 0-1600℃ |

| 短期*高温度 | 1600℃ | 1600℃ | 1800℃ |

| 主要*点 | 准确度*高，综合性能*良，曾是**温标的内插仪器 | 稳定性与复现性比S型更*，但**应用较少 | 测温上限高，高温下稳定性**，0-50℃内无需补偿导线 |

| **缺点 | 灵敏度低，价格昂贵，不宜在还原性气氛中使用 | 同S型 | 热电势率*小（灵敏度*低），价格*昂贵 |

 2. 工作原理与结构

铂铑热电偶基于塞贝克效应工作。当由两种不同成分的导体（如铂和铂铑合金）组成的闭合回路中，两个接点温度不同时，回路中就会产生热电势。通过测量这个电势，再根据已知的分度表，就可以计算出被测温度。

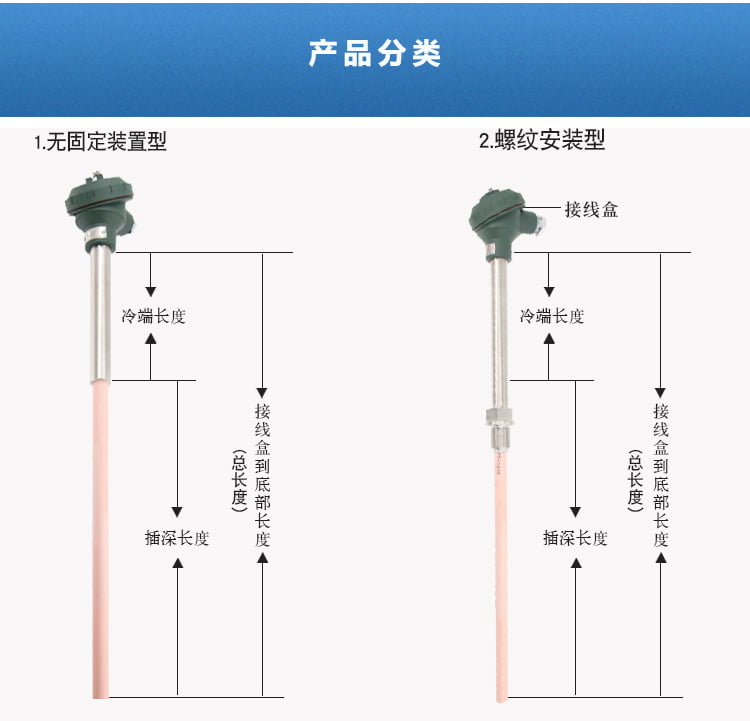

其基本结构**包括：

- 热电极：**感温元件，即一对铂铑合金丝，直径**为Φ0.5mm。

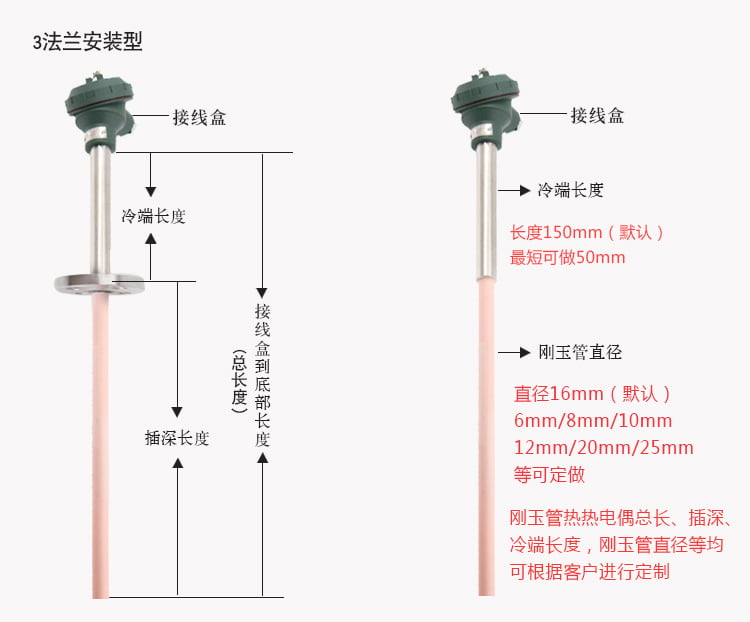

- 保护管：套在热电极外面，用于隔绝高温和腐蚀，常见材质有高铝质、刚玉管等。

- 绝缘材料：填充在热电极与保护管之间，确保电气绝缘。

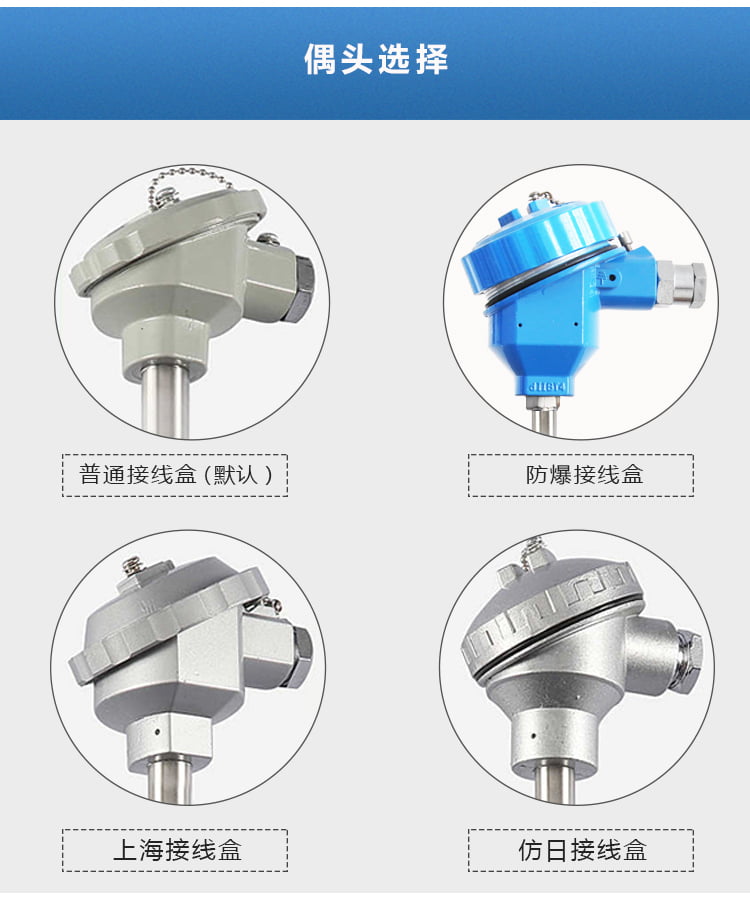

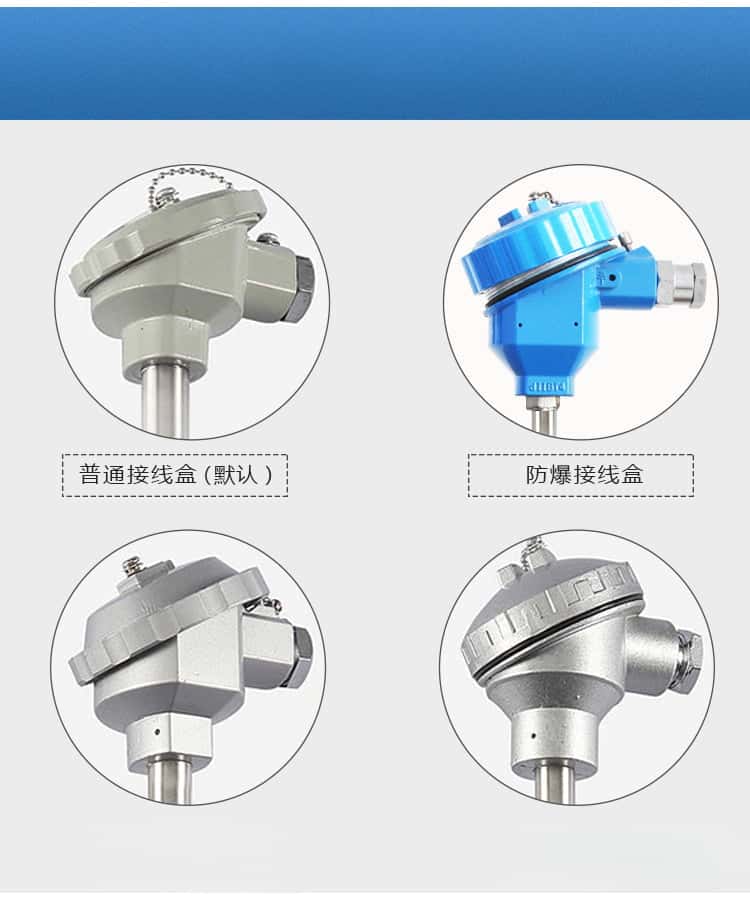

- 接线盒：用于连接热电偶和外部导线（如补偿导线）。

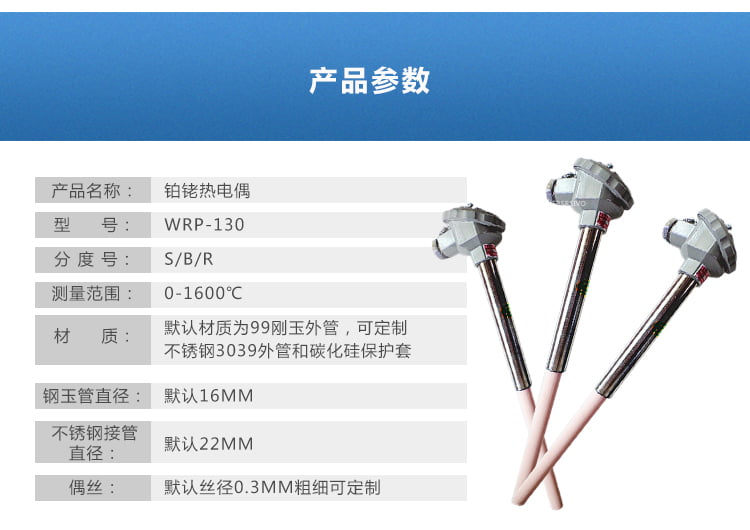

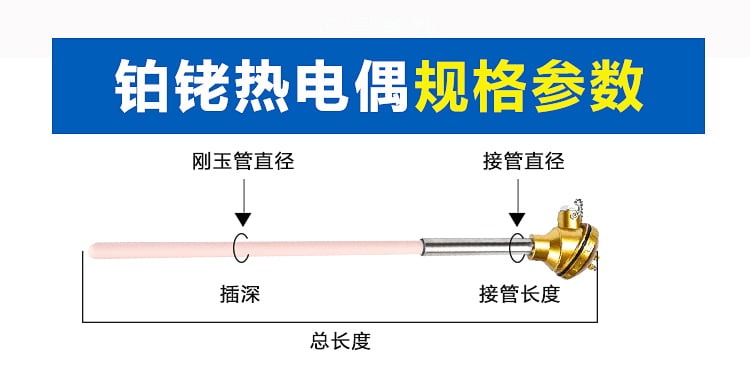

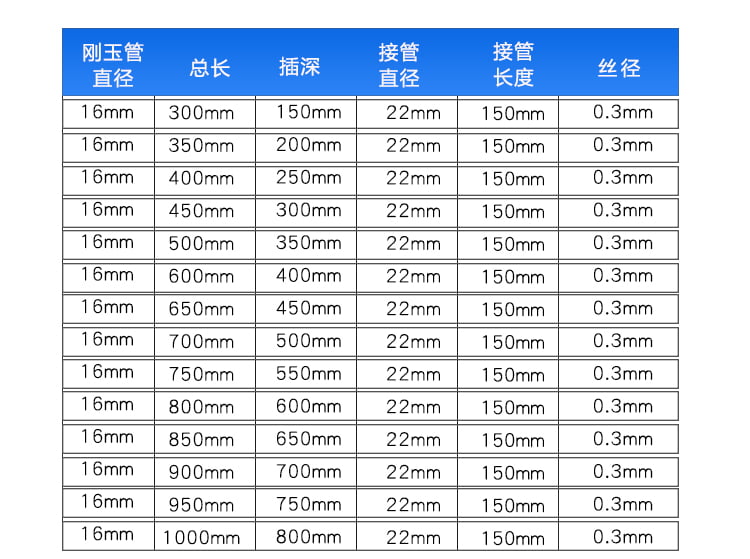

 3. **参数与规格

- 测温范围：0 - 1800℃。

- 精度等级：**为I级和II级。例如，B型热电偶的允差为±1.5℃或±0.25%t。

- 热响应时间：受保护管直径影响，Φ16mm保护管**小于150秒，Φ25mm则小于360秒。

- 防护等级：普遍为IP65，能有效防尘防水。

- 电气接口：**配置为M20x1.5螺纹。

 4. 应用场景

铂铑热电偶是高温工业测量的**，常见于：

- 玻璃与陶瓷工业：用于熔窑、烧结炉的温度监测。

- 冶金行业：测量钢水、熔融金属的温度。

- 热处理与工业炉：用于盐浴炉、真空炉、冶炼炉等设备。

- 高端制造与科研：如航空航天发动机测试、晶体生长等。

 5. 如何选择与使用注意事项

- 如何选型：主要根据您的*高使用温度来决定。一般建议，1000-1300℃区间选用S型或R型，1200-1600℃区间则选用B型，这样既能保*精度，也有利于延长使用寿命。

- 环境要求：这类热电偶只能在氧化性或惰性气氛中使用。在还原性气氛（如含有氢气、一氧化碳）或含有金属蒸气、硫、硅等污染物的环境中，电极会迅速劣化，必须加装合适的保护套管。

- 补偿导线：S型和R型热电偶的冷端需要连接补偿导线来延伸至温度稳定的区域。而B型热电偶在0-50℃范围内热电势几乎为零，因此**不需要补偿导线。

- 定期校准：为确保测量准确性，建议至少每年进行一次校准。
