热电偶

1. 工作原理：塞贝克效应

热电偶的工作原理基于塞贝克效应。

当两种不同成分的导体（称为热电极）两端接合成回路时，如果两个接点的温度不同（一端为测量端，温度T；另一端为参考端，温度T₀），回路中就会产生热电动势，形成电流。热电动势的大小只与导体材料和两端的温差有关，与导体的长度、直径无关。因此，当参考端温度T₀恒定时，热电动势就是测量端温度T的单值函数，通过测量电势即可知道温度。

 2. 常见类型与分度号

根据**电工委员会（IEC）**，热电偶有多种**化类型，用不同的分度号表示。*常用的有S、B、K、T、J、E、N等七种。

以下是几种常见热电偶的详细对比：

| 分度号 | 常用材料 (正极/负极) | 测温范围 (长期/短期) | 特点与精度 | 典型应用 |

| :--- | :--- | :--- | :--- | :--- |

| K型 | 镍铬 / 镍硅 | -200℃ ~ 1200℃ / 1300℃ | “**热电偶”，应用*广，线性度*，抗氧化性*，价格低廉。高温下可能漂移。 | 钢铁、热处理、通用工业过程（<1200℃） |

| S型 | 铂铑10 / 纯铂 | 0℃ ~ 1300℃ / 1600℃ | 贵金属，精度高、稳定性*，长期使用可靠，可作为**温度计。热电势小，价格昂贵。 | 高温高精度场景，如科研、陶瓷烧结 |

| B型 | 铂铑30 / 铂铑6 | 0℃ ~ 1600℃ / 1800℃ | 贵金属，耐超高温，在0-50℃区间内热电势极小，可不用补偿导线。高温下机械*度会下降。 | 1300℃以上的超高温场景，如玻璃熔炉 |

| T型 | 纯铜 / 铜镍 | -200℃ ~ 350℃ / 400℃ | 稳定性和重复性**，尤其适合低温测量。在制药、生物技术领域**应用。铜电极易氧化。 | 高压灭菌器、冰箱、冷冻柜、环境试验箱 |

| E型 | 镍铬 / 康铜 | -200℃ ~ 800℃ / 900℃ | 灵敏度*高，能检测微小的温度变化，适合低温或需要高分辨率的场景。耐热上限比K型低。 | 低温设备、生物医药过程、塑料成型机 |

| J型 | 铁 / 康铜 | 0℃ ~ 600℃ / 750℃ | 价格便宜，可在还原性气氛中使用。但铁电极易生锈，限制了其应用。 | 适合真空或还原性气氛，但湿度不宜高 |

 3. 基本结构与分类

为了保*热电偶稳定可靠地工作，其基本结构包括以下几个部分：

- 热电极：两种不同材料的金属丝，是**部件。

- 绝缘材料：用于隔离两根热电极，防止短路。

- 保护管：套在*外层，用于保护热电极免受机械损伤和化学腐蚀。

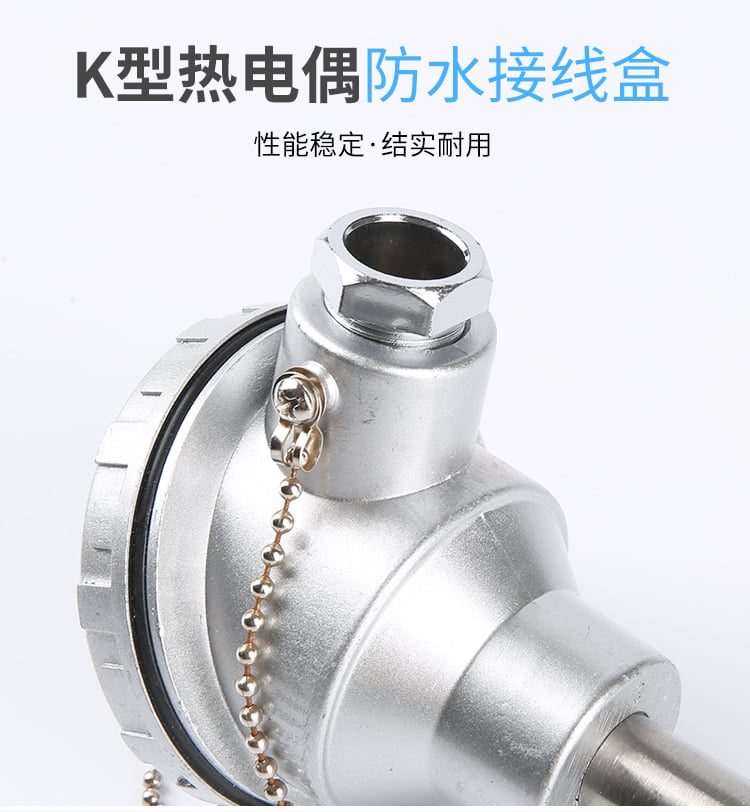

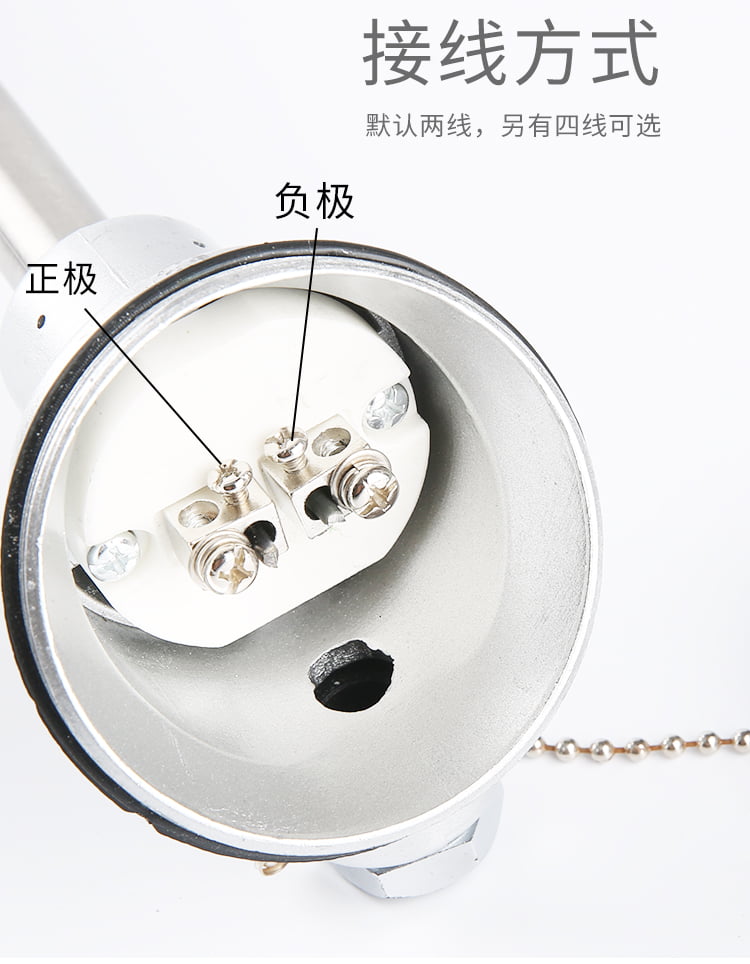

- 接线盒：用于连接补偿导线和固定保护管。

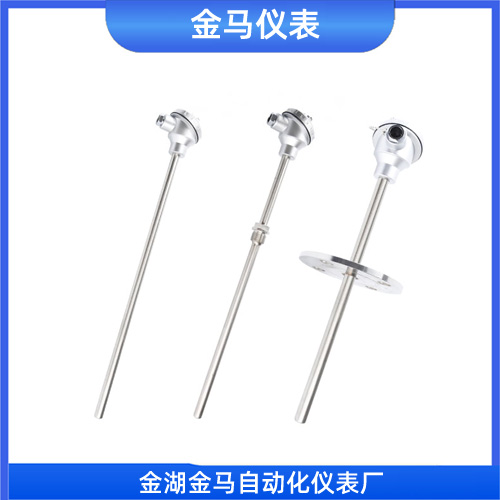

根据结构形式，热电偶主要分为：

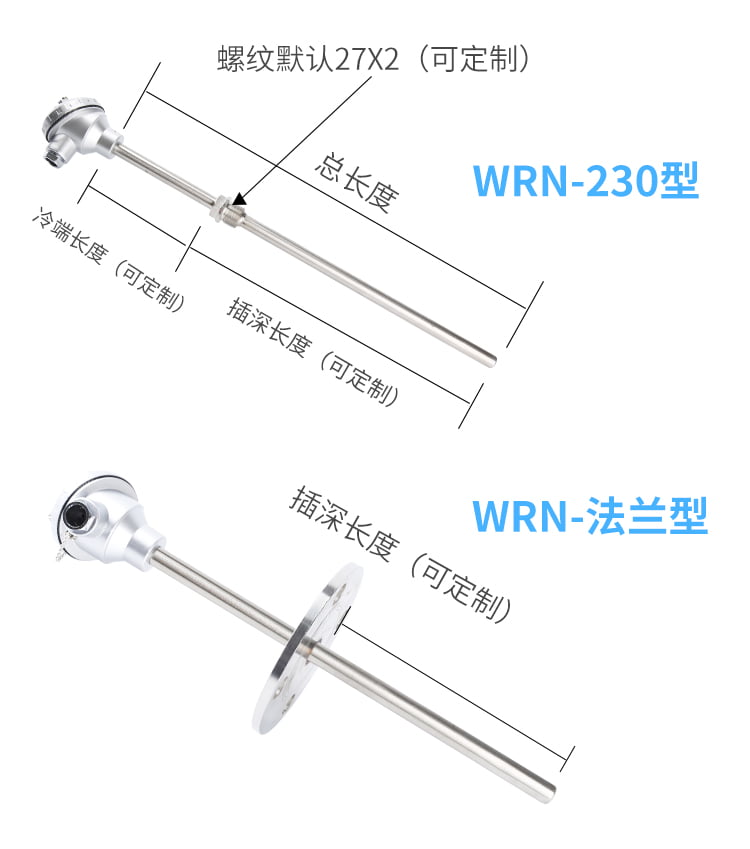

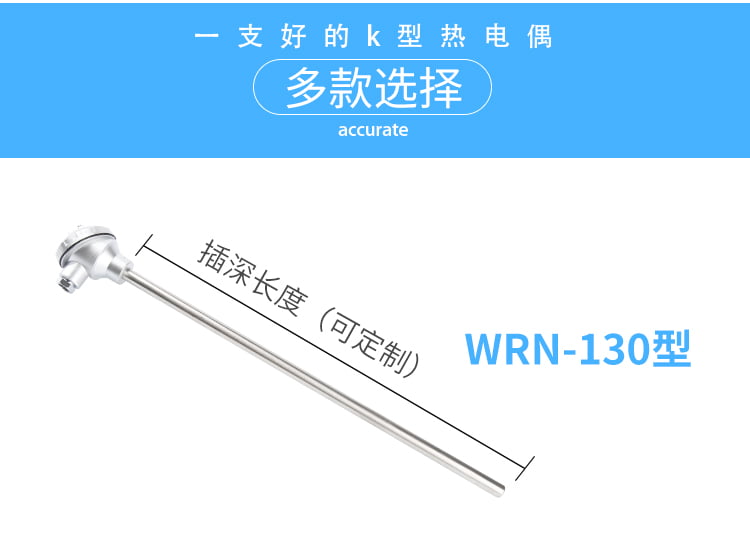

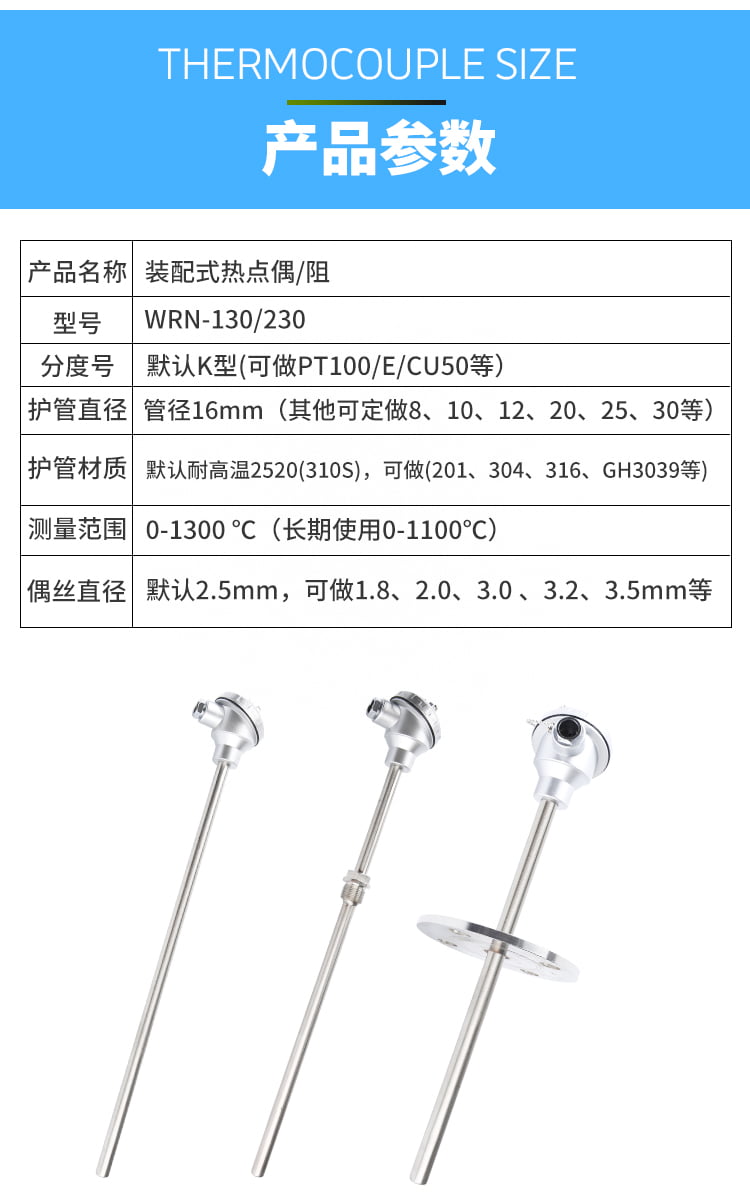

- 装配式热电偶：传统的结构，由热电极、绝缘管、保护管和接线盒等组装而成。机械*度高，耐压性能*，更换方便。

- 铠装热电偶：将热电极、绝缘材料（氧化镁粉）和金属套管组合在一起，一次拉伸成型。它体积小、可弯曲、抗震性*、热响应时间快。

- 薄膜热电偶：利用真空镀膜技术制成，主要用于测量微小面积或瞬态表面温度。

 4. 关键使用要点：冷端补偿

热电偶的分度表是在参考端温度保持为0℃的条件下测得的。但在实际应用中，参考端（冷端）**暴露在空气中，温度会变化，这会导致测量误差。

为了解决这个问题，工程上主要采用以下几种方法：

- 补偿导线：使用一种专用的、与热电偶热电特性相匹配的导线，将冷端从温度不稳定的现场延伸到温度相对恒定的控制室或仪表端子上，再统一进行补偿。

- 冷端补偿器：在仪表或变送器内部，通过电路自动测量冷端温度，并计算加上一个修正的电势，从而得到真实的被测温度。

 5. 如何选择合适的热电偶？

选择热电偶时，应综合考虑以下几点：

1.  温度范围：这是首要因素。800℃以上**选K型或S型，1300℃以上选B型，低温高精度选T型或E型。

2.  使用环境：考虑是否存在腐蚀性气体（如硫、氢）、湿度、压力。在潮湿或蒸汽环境中，需选用聚四氟乙烯绝缘的热电偶以防潮。

3.  精度要求：贵金属热电偶（S、B）精度和稳定性更高，适合关键工艺或校准场景。

4.  响应速度：需要快速响应时，应选择铠装热电偶或细线径的热电偶，因为它们的热容量小。

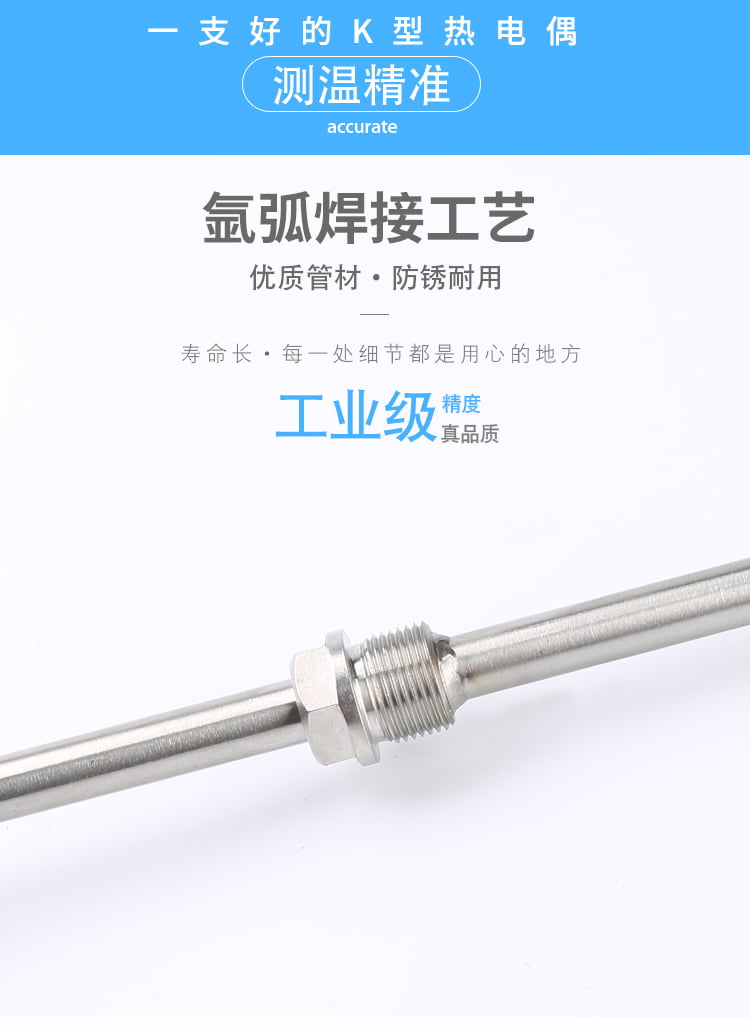

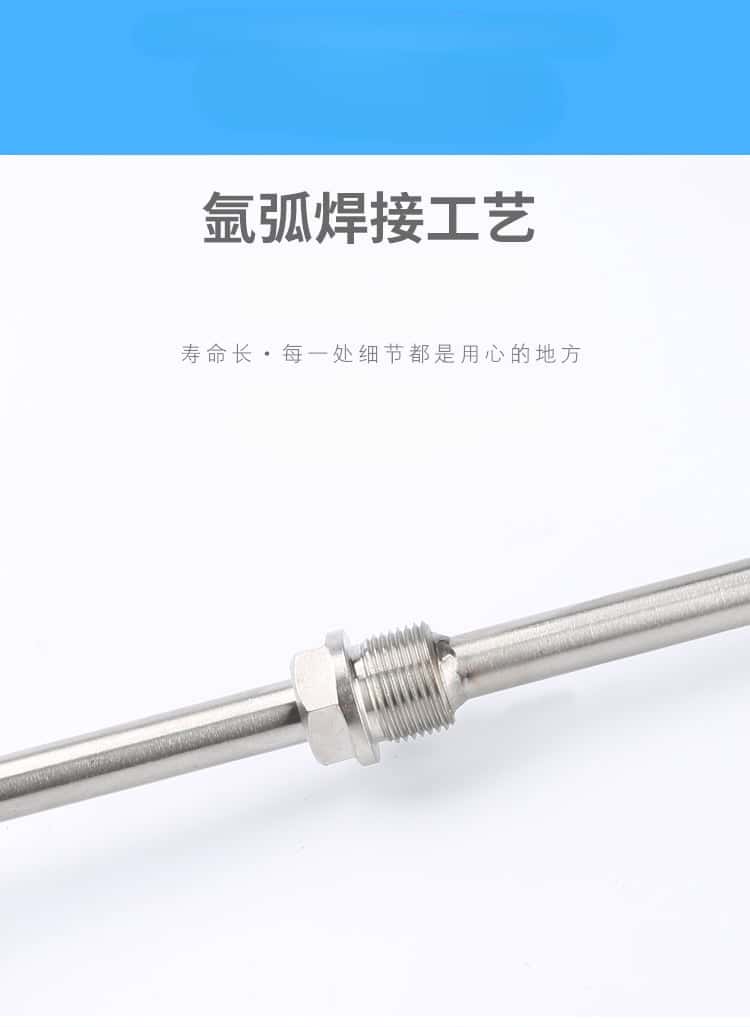

5.  安装方式：根据设备接口选择合适的固定装置，如无固定装置、固定螺纹、活动法兰等。
