超声波液位计

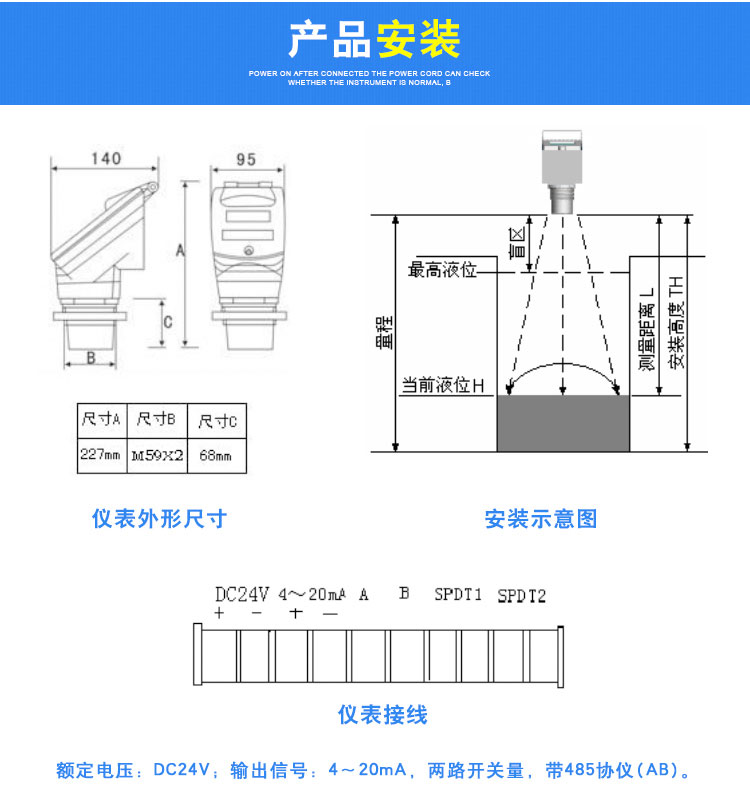

 一、 工作原理

超声波液位计的**原理基于脉冲回波法，主要工作步骤如下：

1.  发射：安装在容器顶部的换能器（探头）向液面垂直发射高频超声波脉冲。

2.  传播与反射：声波以速度 \( C \) 在空气中传播，遇到液面后反射折回。

3.  接收与计算：换能器接收回波信号，内置微处理器计算发射到接收的时间 \( T \)，并根据公式计算出探头到液面的距离 \( D \)：

\[

D = \frac{C \times T}{2}

\]

*终，液位高度 \( H \) = 安装总高度 \( L \) - 测量距离 \( D \)。

为了提高精度，仪表**内置温度传感器，实时修正声速 \( C \)（因为声速会随温度变化，公式为 \( C = 331.5 + 0.6 \times T \)），确保在不同环境温度下的测量准确性。

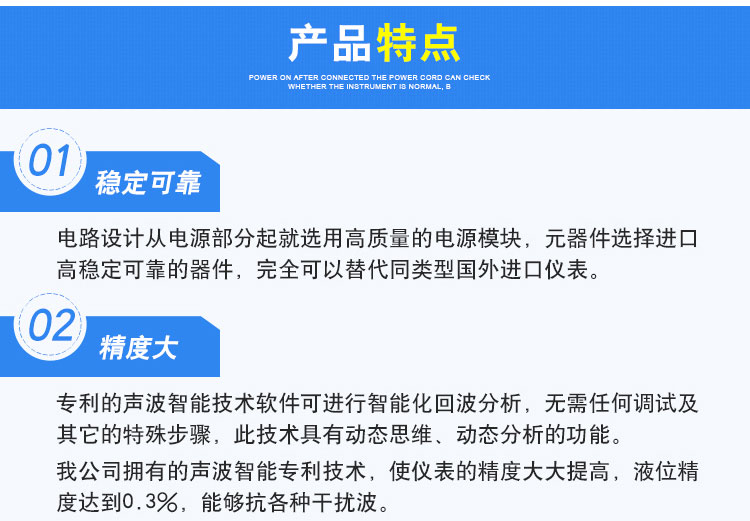

 二、 产品特点与*势

超声波液位计凭借其物理测量特性，具有以下***势：

- 非接触式测量：传感器不与被测液体接触，适用于盐酸、硫酸等*腐蚀性介质，以及污水、泥浆等易污染环境。

- 安装维护简便：无需在罐体上开孔安装法兰（除安装座外），无需清空容器即可进行维护或更换，不影响生产。

- 适用性广：可测量液体、浆料、甚至部分粉状固体（如煤粉、水泥）的物位。

- 智能化程度高：现代超声波液位计具备虚假回波抑制功能，能过滤掉搅拌桨、容器内壁等障碍物的干扰信号；同时具备自动功率调整和增益控制，适应不同介质的反射特性。

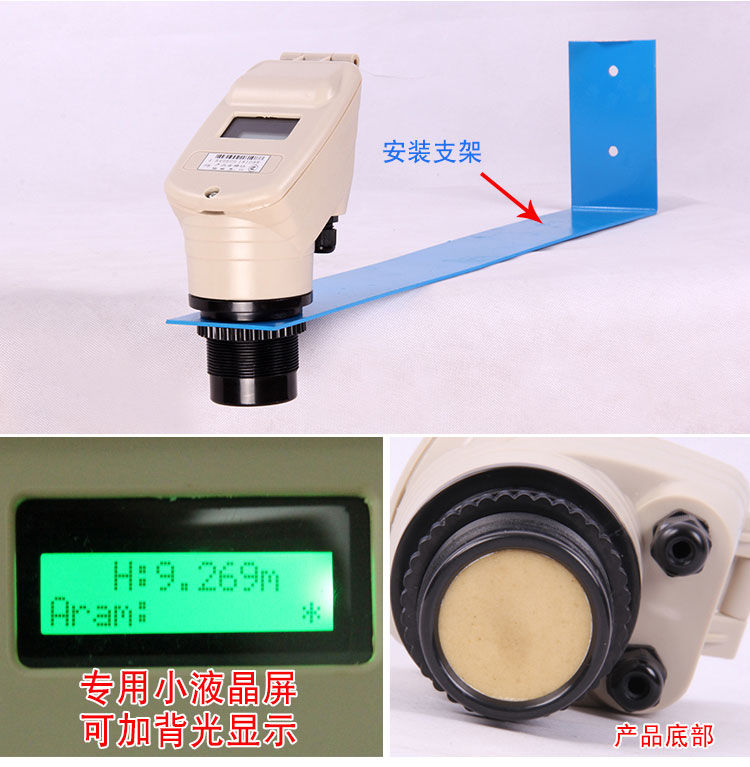

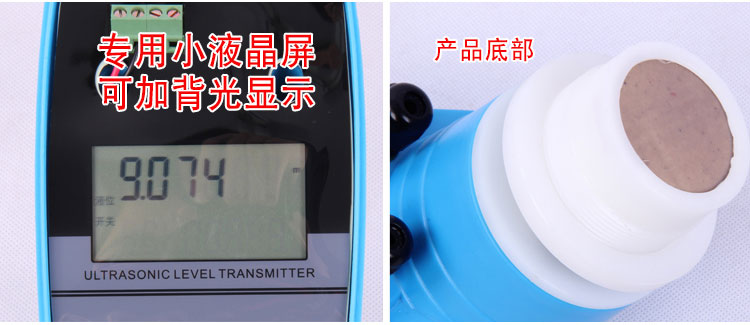

- 功能集成：可一体化实现就地显示（LCD/LED）、远传输出（4-20mA、RS-485）、开关量报警（继电器输出）及HART协议通信。

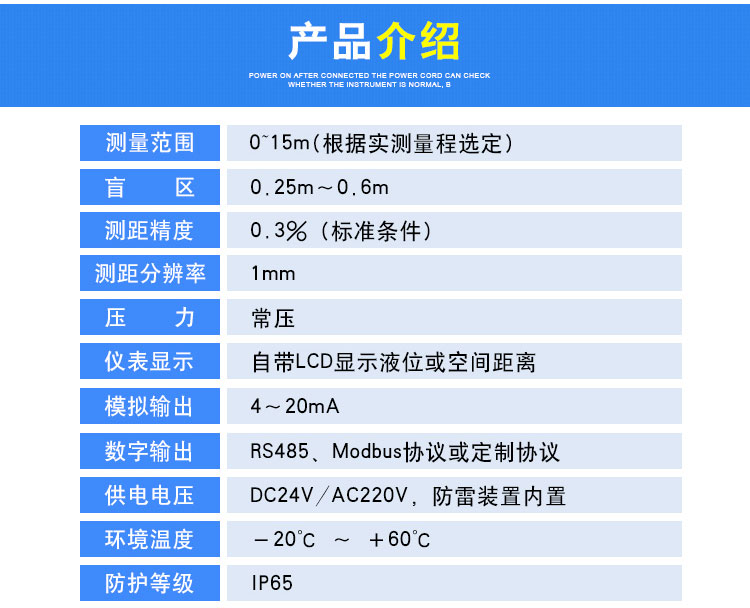

 三、 主要技术参数

根据市场上的主流产品规格，关键技术指标归纳如下：

| 参数类别 | 典型技术指标 | 说明 |

| :--- | :--- | :--- |

| 测量范围 | 0.3m ~ 25m（可达60m） | 量程根据型号不同，小量程0-3m，大量程可达20-25m甚至60m |

| 盲区 | 0.25m ~ 0.6m | 探头附近无法测量的区域，安装时液位*高点必须避开此区域 |

| 测量精度 | ±0.25% ~ ±0.5% FS（满量程） | 部分高精度型号可达±0.2%，分辨率可达1-3mm |

| 工作温度 | -40℃ ~ 80℃ | 超过此范围需选用特殊高温探头 |

| 工作压力 | ≤0.2MPa ~ 常压 | **适用于常压或低压储罐（绝压0.1MPa左右），不适用于高压环境 |

| 输出信号 | 4-20mA（两线制/三线制）、RS-485/Modbus、继电器 | 可**现场显示、远程监控及报警联锁需求 |

| 探头材质 | ABS、PVDF（聚偏氟乙烯）、PTFE（聚四氟乙烯） | PVDF/PTFE材质具有*异的耐腐蚀性，适用于酸碱等*腐蚀环境 |

| 防护等级 | 探头IP68 / 主机IP65-IP67 | 探头可长期浸没，主机可防尘防水，适用于户外潮湿环境 |

 四、 结构与分类

超声波液位计根据主机与探头的结构关系，主要分为一体式和分体式两类：

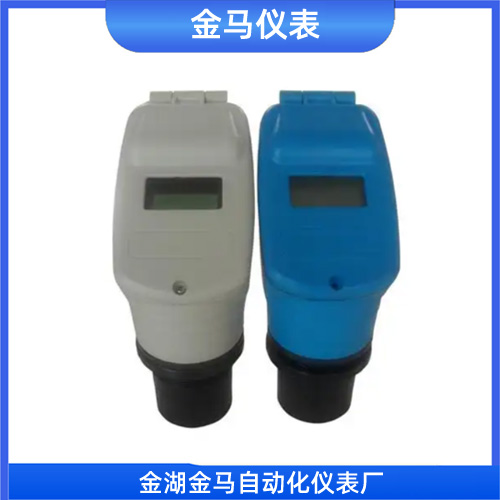

- 一体式：电子单元与换能器集成在一个壳体内，直接安装在测量点。结构紧凑，安装简单，成本较低，适用于环境较*、易于操作的场合。

- 分体式：探头（换能器）与主机（变送器）分离，通过电缆连接。主机可安装在控制室或便于操作的位置，探头则安装在现场。这种结构抗干扰能力*，适用于高温、*振动、**或有毒等恶劣环境。

 五、 应用领域与选型要点

 典型应用行业

- 水处理：污水处理厂的调节池、沉淀池液位监测；自来水厂清水池液位测量。

- 化工与石化：*腐蚀性酸碱储罐、易燃易爆液体（**型）的非接触监测。

- 食品饮料：酒类、糖浆、牛奶等粘稠介质的液位测量（卫生级设计）。

- 矿业与电力：矿浆池、煤粉仓、灰斗等的物位测量。
