涡街流量计

 工作原理：卡门涡街现象

涡街流量计的工作原理基于流体力学中**的“卡门涡街”现象。

当流体流经管道中一个钝体的旋涡发生体时，会在发生体两侧交替地产生有规则的旋涡列，这就是“涡街”。大量研究证明，在一定的雷诺数范围内，旋涡的分离频率与流体的流速成正比 。因此，通过检测这个频率，就能精确计算出流体的流速和体积流量。其输出的脉冲频率信号不受流体物性和组分变化的影响，稳定性高。

基本结构与分类

涡街流量计主要由传感器和转换器两大部分组成 。

- 传感器：是仪表的“感知”部分，包括旋涡发生体（如三角柱形、圆柱形）、检测元件（如压电晶体、差动电容等）和仪表表体。

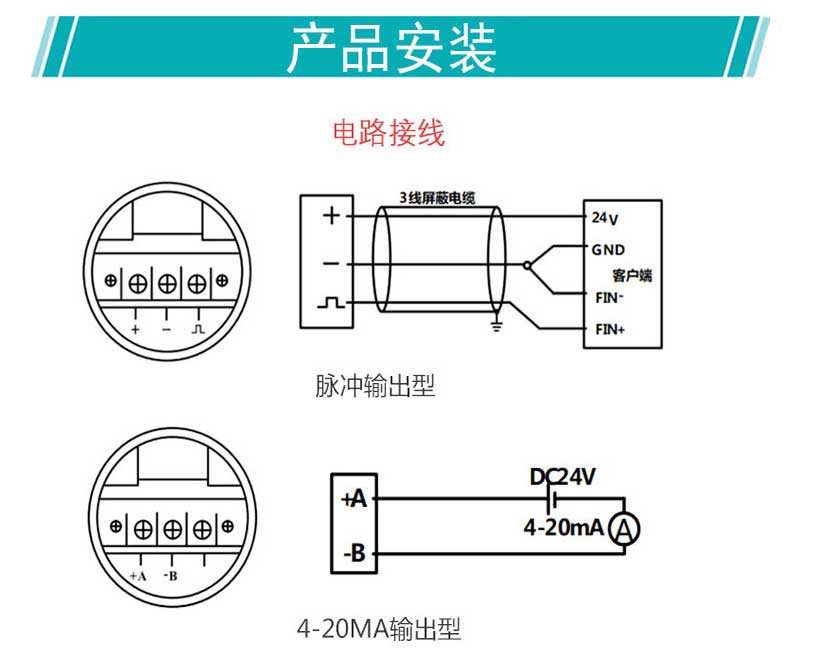

- 转换器：是仪表的“大脑”，负责将传感器检测到的微弱信号进行放大、滤波、整形，并*终转换为标准的4-20mA电流信号、脉冲信号或通过RS485/ModBus等协议输出。

从结构形式上看，主要有管道式、对夹式和插入式等，以适应不同的管道口径和安装需求。

 ✨ 核心优势

涡街流量计之所以被**应用，得益于其显著的优点：

- 结构简单牢固：仪表内无可动部件，因此可靠性高，维护量小，使用寿命长。

- 适用介质**：可测量液体、气体、蒸汽（包括饱和蒸汽和过热蒸汽），甚至可用于含有微小颗粒的浑浊液体。

- 测量精度高：液体测量精度通常可达1.0%，气体和蒸汽为1.5%，重复性好。

- 压损小：属于节能型仪表，压力损失仅为孔板流量计的1/4~1/2 。

- 量程比宽：量程比一般可达10:1或20:1，部分产品甚至能达到30:1，适应流量变化较大的场合。

- 输出信号灵活：可输出与流量成正比的脉冲信号，无零点漂移，便于数字化处理。

 局限性

在选择和使用时，也需要关注其固有的局限性：

- 抗振动性较差：对管道机械振动较为敏感，不宜用于强振动场所，否则需要采取有效的减振措施。

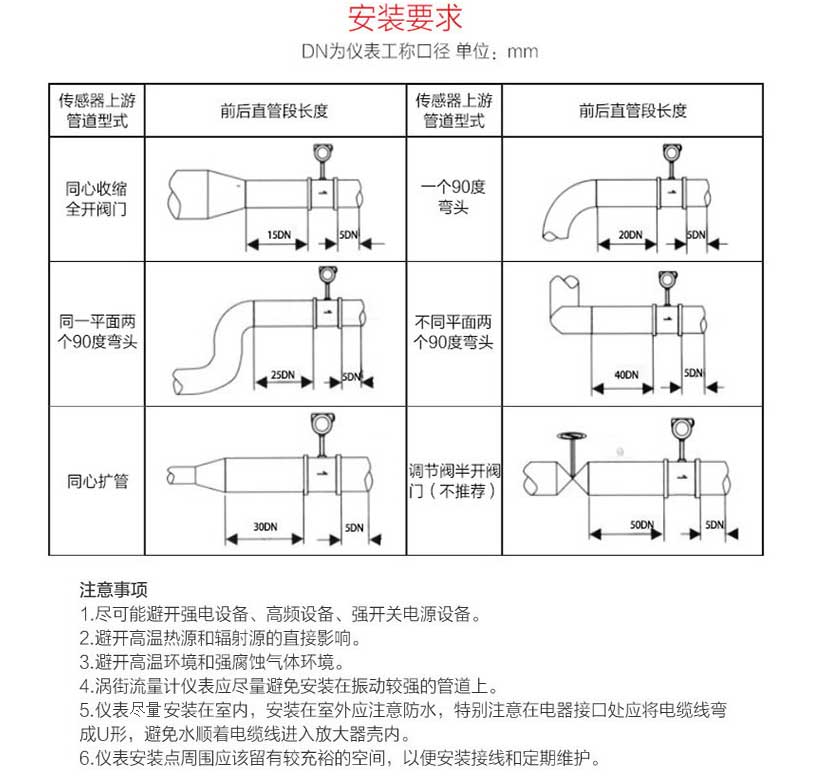

- 安装直管段要求：为保证测量精度，仪表前后通常需要足够的直管段，一般要求上游≥10D，下游≥5D（D为管道直径）。

- 对流速分布敏感：流体若存在脉动流或压力剧烈波动，会影响测量准确性。

- 高温应用受限：虽然可测高温流体，但一般传感器*高耐受温度有限（常规≤420℃），超高温环境需特殊选型。

 🔧 规格参数与应用选型

涡街流量计的规格型号多样，主要技术参数如下表所示：

| 参数维度 | 典型规格/范围 | 备注/选型建议 |

| :--- | :--- | :--- |

| 适用介质 | 液体、气体、蒸汽（饱和/过热） | 介质特性是首要考虑因素。 |

| 公称通径 | DN15 ~ DN300（更大口径可选插入式） | 根据管道尺寸和流量范围选择。 |

| 精度等级 | 液体：1.0级；气体/蒸汽：1.5级 | 贸易结算要求高时，需选用高精度等级。 |

| 公称压力 | 1.6MPa ~ 4.0MPa（常规），更高压力可定制 | 必须大于或等于管道*高工作压力。 |

| 介质温度 | -40℃ ~ +300℃（常规），*高可达+420℃ | 高温环境需确认仪表的耐温等级和传感器类型。 |

| 环境温度 | -20℃ ~ +55℃ | 考虑现场安装环境的温度条件。 |

| 信号输出 | 4-20mA、脉冲、RS485/ModBus、HART等 | 根据与后续系统（如DCS、PLC）的接口要求选择。 |

| 供电电源 | 24VDC、3.6V锂电池 | 根据现场供电条件选择，电池供电适合无电源场合。 |

| 防护等级 | IP65（常规），IP67/IP68可选 | 根据现场湿度、粉尘情况选择，潮湿或户外建议选高防护等级。 |

| 材质 | 304/316L不锈钢（常用），哈氏合金等（防腐） | 腐蚀性介质需选用耐腐蚀材质。 |

| 电气接口 | M20×1.5（常用） | 需与现场电缆接头匹配。 |

选型要点：

1.  确认介质特性：是气体、液体还是蒸汽？是否清洁、有无腐蚀性？这是选型的**步。

2.  明确工艺参数：提供操作温度、压力、常用流量、*小/*大流量，确保常用流量在仪表量程的中上部，以获得*佳测量效果。

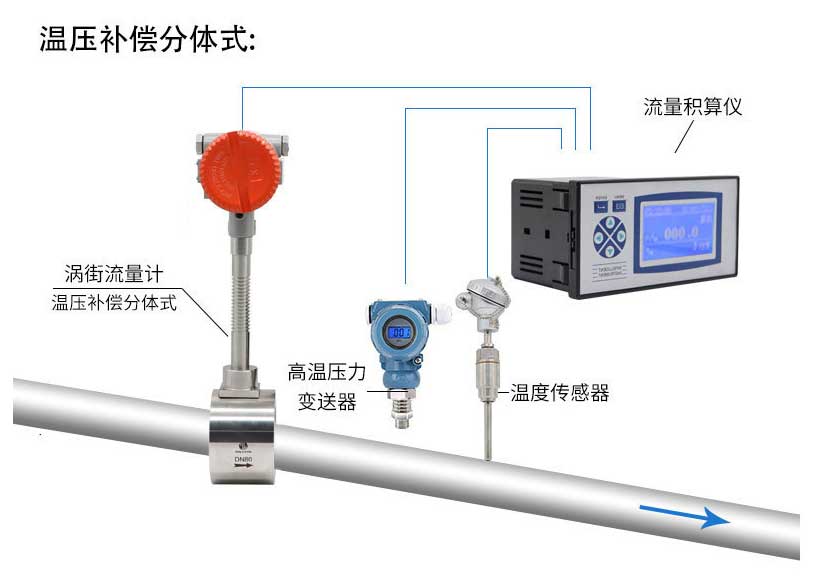

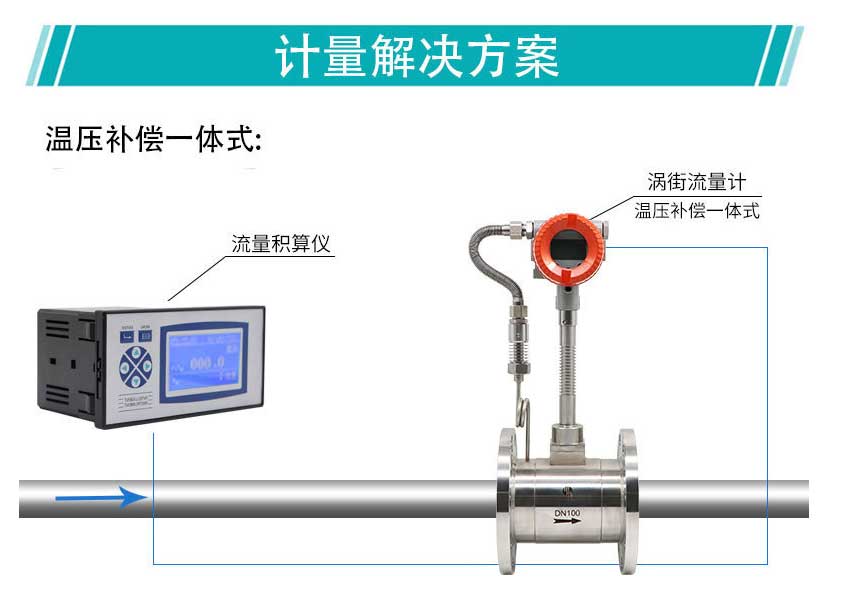

3.  评估安装环境：现场是否存在振动？前后直管段是否足够？是否需要温压补偿（尤其是测量气体和质量流量时）？。

4.  确定输出与供电：根据控制系统接口和现场供电条件，选择合适的信号输出和供电方式。

 💡 常见故障与处理

在日常使用中，涡街流量计可能会遇到一些常见问题，以下是一些快速诊断和处理的思路：

| 故障现象 | 可能原因 | 快速处理建议 |

| :--- | :--- | :--- |

| 通电无指示/无输出 | 电源故障、接线错误、放大器损坏 | 检查电源和接线，排查放大器或传感器是否损坏。 |

| 无流量时有信号输出 | 管道振动干扰、电磁干扰（如50Hz工频）、接地不良 | 检查接地和屏蔽，采取减振措施，使仪表远离强干扰源。 |

| 流量指示值波动大 | 管道振动、灵敏度设置过高、发生体有附着物、工艺波动 | 加强滤波或减振，清洁发生体，适当降低灵敏度。 |

| 指示误差大 | 直管段不足、仪表系数设定错误、发生体被污染、存在气穴现象 | 重新设定参数，清洗发生体，检查安装是否符合要求。 |
