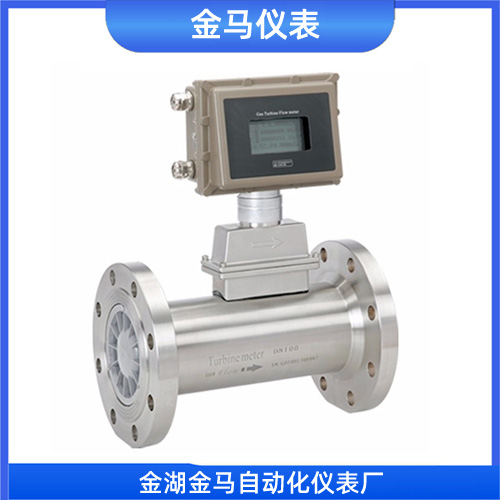

气体涡轮流量计

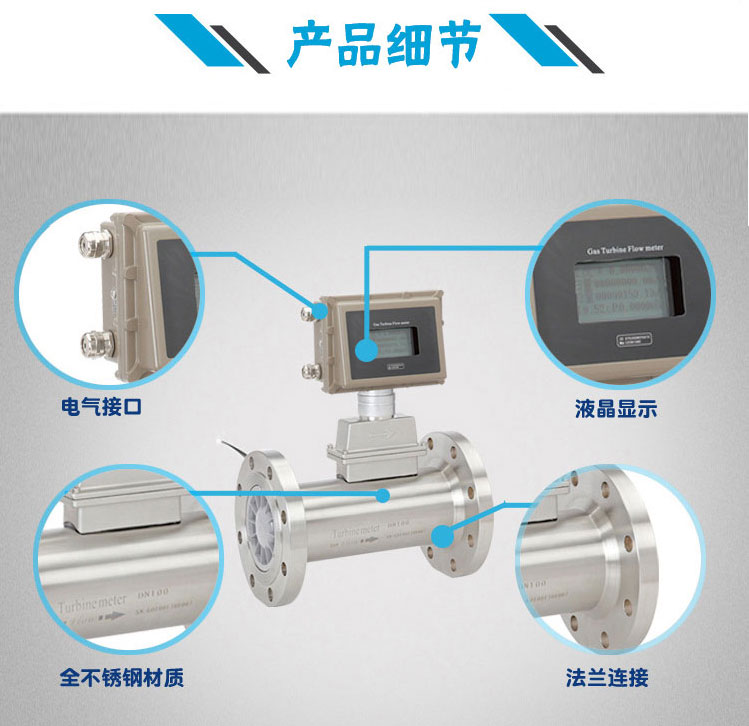

一、产品概述：

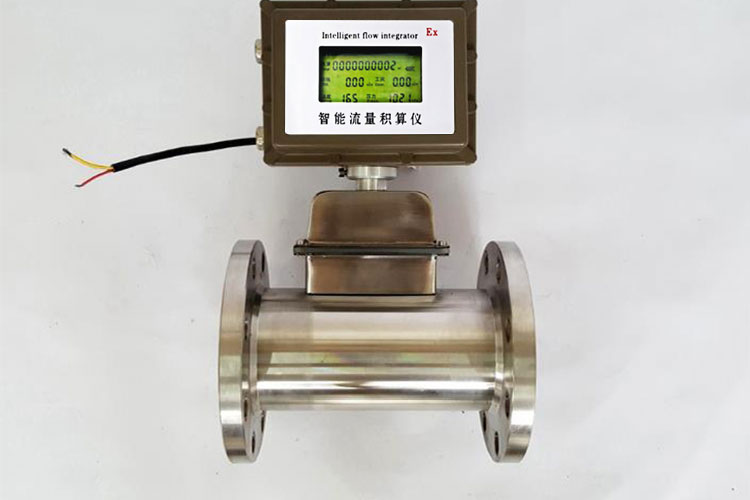

型号JMLWQ系列气体涡轮流量计涡轮流量传感器与显示积算一体化的新型智能仪表，采用双排液晶现场显示，具有机构紧凑、读数直观清晰、不受外界电源干扰、抗雷击、成本低等。智能补偿仪表系数非线性，并可进行现场修正。液晶显示器同时显示瞬时流量(4位有效数字)及累积流量(8位有效数字，带清零功能)。

该类涡轮流量计按照供电方式、是否具备远传信号输出可分为JMLWQ-□B型和JMLWQ-□C型。

JMLWQ-□B型：供电电源采用3.2V10AH锂电池(可连续运行3年以上)； 无信号输出功能。

JMLWQ-□C型：供电电源采用24VDC外供电，输出4-20mA两线制电流信号，并可根据不同的现场需要，可增加RS485或HART通讯。

二、工作原理：

JMLWQ系列气体涡轮流量计的工作原理是流体流经传感器壳体，由于叶轮的叶片与流向有一定的角度，流体的冲力使叶片具有转动力矩，克服摩擦力矩和流体阻力之后叶片旋转，在力矩平衡后转速稳定，在一定的条件下，转速与流速成正比，由于叶片有导磁性，它处于信号检测器（由*磁钢和线圈组成）的磁场中，旋转的叶片切割磁力线，周期性的改变着线圈的磁通量，从而使线圈两端感应出电脉冲信号，此信号经过放大器的放大整形，形成有一定幅度的连续的矩形脉冲波，可远传至显示仪表，显示出流体的瞬时流量和累计量。在一定的流量范围内，脉冲频率f与流经传感器的流体的瞬时流量Q成正比，流量方程为：Q=3600×f/k;式中：

f——脉冲频率[Hz]；

k——传感器的仪表系数[1/m3]，由校验单给出。若以[1/L]为单位

Q——流体的瞬时流量（工作状态下）[m3/h]；

3600——换算系数。

每台传感器的仪表系数由制造厂填写在检定*中，k值设入配套的显示仪表中，便可显示出瞬时流量和累积总量。

三、应用场合：

JMLWQ系列气体涡轮流量计多种信号输出方式以及对流体扰动的低敏感性，适用于天然气、煤制气、液化气、轻烃气等气体的计量。

四、显示功能：

1、显示*瞬时流量及*累计流量；

2、显示工况瞬时流量及工况累计流量；

3、显示当前压力、温度、电池电压；

4、显示日期和时钟。

五、分类说明：

1、JMLWQ-A 远传显示：电流输出（配显示仪表）；

2、JMLWQ-B 现场显示：7位LCD显示累积流量，单位（m3）7位LCD显示瞬时流量，单位（m3／h）（带汉字显示符）；

3、JMLWQ-C现场显示：现场显示带4～20mA或脉冲输出+24V供电；

4、JMLWQ-D温度压力补偿型。

六、主要特点：

1、测量范围宽，下限流速低于0.5m／s，压力损失小，叶轮抗冲击能力*。

2、具有抗电磁干扰和抗震动能力，采用全密封隔离保护自润滑轴承，性能可靠工作寿命长。

3、采整机功能功耗低，具有非线性精度补偿功能的智能流量显示器。

4、仪表系数可由按键在线设置，并可显示在LCD屏上，LCD屏直观清晰。

5、仪表系数进行掉电保护。

6、可在被测气体稳定的压力状态下进行压力补偿。

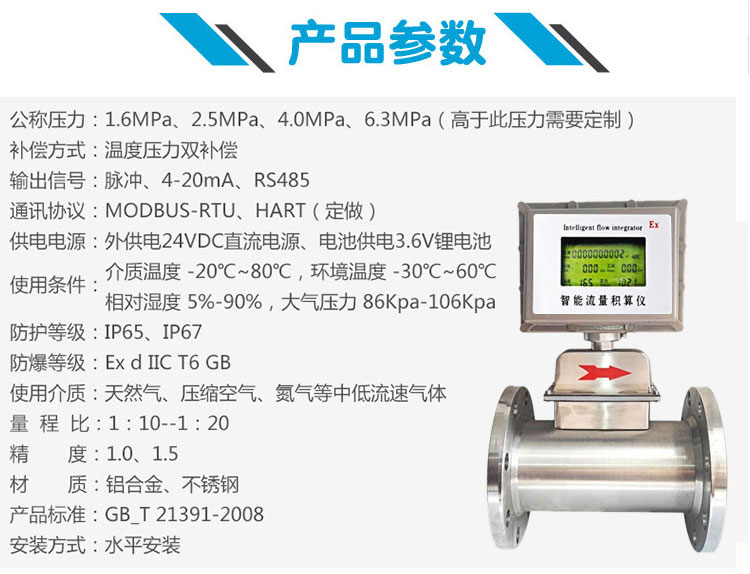

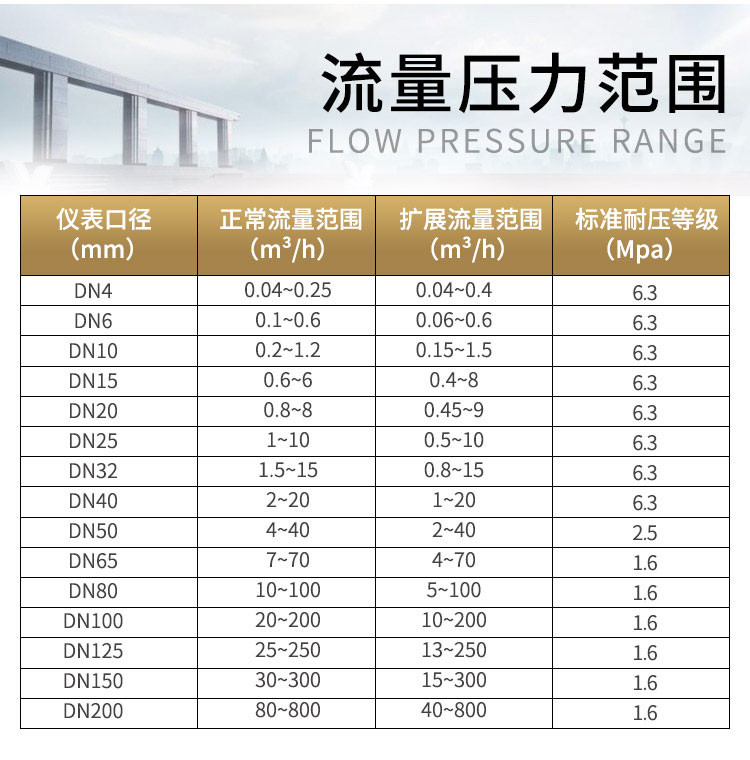

七、技术参数：

1、可达±1%R、±1.5%；

2、重复性*，短期重复性可达0.05%~0.2%,正是由于具有良*的重复性；

3、具备仪表系数三点修正，智能补偿仪表系数非线性，并可进行现场修正

4、所有有效数据掉电后保持10年不丢；

5、范围度宽，中大口径可达1:20，小口径为1:10；

6、结构紧凑轻巧，安装维护方便，流通能力大；

八、仪表类型：

A、现场显示型：

脉冲信号输出的流量传感器（如涡轮、旋涡）配套。可显示瞬时流量和累计总量。累计流量：八位数字，小数点后面3位有效数字。瞬时流量：六位数字，可显示出每升的变化。显示精度：±1个显示单位。信号输出：脉冲输出：1~3000Hz外供+12~+24VDC电源 电流输出：4~20mA外供+24VDC电源（两线制）内置2节3V锂电池并联供电。当电压低于2.7V时出现欠压指示，隔爆型。小信号切除功能。

B、脉冲输出型：

工作电压：DC24V供电电源。信号传输距离：小于250米。输出信号：方波信号幅值：+12VDC供电幅值大约为10V+24VDC供电幅值大约为20V安装：放大器和涡轮流量传感器连接为M16×1.5螺纹，涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器上，用手拧到感觉放大器到底后再把锁紧螺母带紧。接线：脉冲输出型放大器对外引线为三根，红线、白线和屏蔽。红线接正电源，白线为脉冲输出和其它显示仪或设备连接，屏蔽接地。

C、4～20mA输出型：

工作电压：外供电+24VDC（两线制）输出信号：4~20mA或1-5V、4mA对应涡轮流量传感器零流量，20mA对用涡轮流量传感器***大流量，流量范围见涡轮流量传感器铭牌。信号传输距离：小于250米。安装：涡轮流量传感器安装完后，把放大器拧到涡轮流量传感器接头处（m16×1.5螺纹），用手拧到感觉放大器已经到底后把锁紧螺母带紧。接线：4~20mA输出型放大器对外引线为红线和白线。红线为电源线，白线为信号线。

D、分体远传显示型：

工作电压：外电源供电220VAC信号传输距离：小于250米显示仪瞬时四位：累计总量九位显示显示仪尺寸：横式：160mm×80mm竖式：80mm×160mm显示仪带4~20mA输出并能与计算机连接。

九、布线与接地注意事项：

布线注意事项

1、尽可能采用一根完整的电缆线。

2、 应尽可能远离电噪声源（如大功率变压器、电动机和*电源线），避免与动力电源线平行布线。

3、 建议在粗的电线末端采用非锡焊的夹紧式接线片。

4、为防水和机械损伤，将电缆线装入金属导管内，但同一根导管内不得有大功率传输电缆，（一根传输电缆输送的***大功率大于流量计信号电缆输送的***小功率的10倍时，两者不能安装在同一根导管内）。

5、对存在较*外磁场的区域，应使检出装置的轴线与外界磁场的磁通方向相垂直或用*导磁材料对流量传感器或外界磁源进行屏蔽。

接地问题

1、 屏蔽线只能一端接地，在显示仪表端接地。

2、接地应良*可靠，*型接地电阻需小于10Ω。

使用涡轮流量计时须***注意一下几点：

1、要求被测介质洁净，黏度低，腐蚀性小，不含杂质，以减少对轴承的磨损。如果被测液体气话或者含有气体时，要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬，以及为了防止涡轮被卡住，*要时加装过滤器。

2、流量计的安装应避免振动，避免磁场及热辐射。

3、介质的密度和黏度的变化对流量示值有影响，*要时应做修正。

十、安装场所：

1、安装场所应符合环境温度在-25～55℃范围内，湿度＜80％RH

2、通风良*、避免日晒、雨淋

3、避免在配管有振动或应力的场所

4、避免易受到*烈热辐射、放射性影响的场所

5、须***避免外界*电磁场对检测信号的干扰。如不能避免时，应在流量计（传感器）的放大器上加设屏蔽罩等措施来消除干扰。

6、在有*要求的场所，应采用隔爆放大器

7、安装位置应考虑便于安装、操作、维修

十一、安装方面的原因可能导致的问题：

1、上、下游直管段长度不够；

2、仪表测量管内径与配管内径偏差大；

3、安装不同心、密封垫凸人管内；

4、仪表流向装反；

5、检测元件被杂质覆盖；

6、检测灵敏度降低，小流量漏计；

7、管道泄漏（例如安装在地下的管道，小的泄漏不被发现），阀门泄漏，旁通阀泄漏造成累积流量（总量）偏小；

8、存在两相流、脉动流影响计量。

十二、存放应注意的事项：

气体涡轮到达之后应及时安装。对于电池供电的LRT-I表头，未使用时应将电源插针置于“OFF"（断开）位置，以免电池耗电影响电池的使用寿命。如需存放，请注意下列事项：

a、可能的条件下，不打开包装箱存放。

b、如已打开包装，或已使用过仪表，请把LRT-I表头电源跳线器插在“OFF"位置，并使用原包装。

存放地点应具备下列条件：

a、防雨防潮。

b、机械振动小，避免碰撞冲击。

c、温度在-30～+60℃。理想温度在25℃左右。

d、如存放在室外，仪表性能就要受到影响。因此一旦仪表搬运到安装地点，就要尽快地安装起来。

十三、安装注意事项：

1、安设前，管道须吹扫清洁，以防残渣铁屑影响流量计的畸形运转。安装前，用微大方流吹动涡轮时，涡轮能转动机动，并无无规则的噪音，注墨透露表现正常，则流量计可安设应用。流量计安设时法兰恩还管道法兰两头要加密封垫圈。流量计前应加装过滤器，气质较脏的场合应加装油过滤器，用户订货前，可同时向我公司定货，严禁过滤器与流量计直接相连。

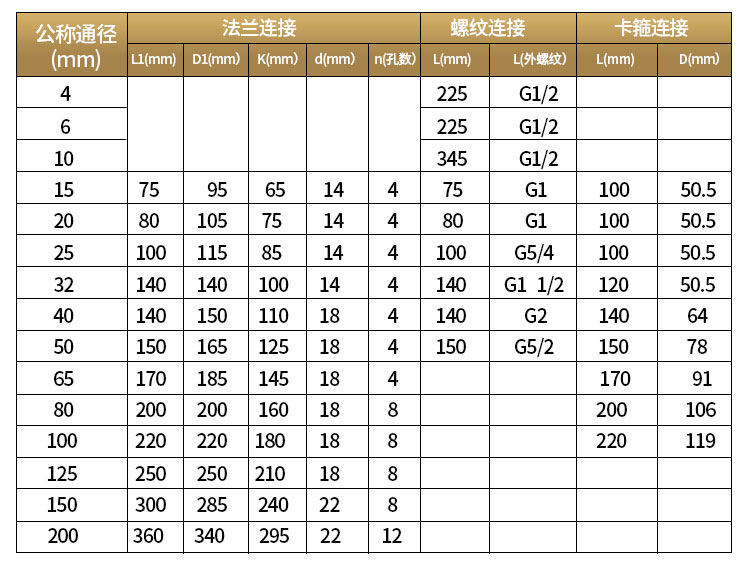

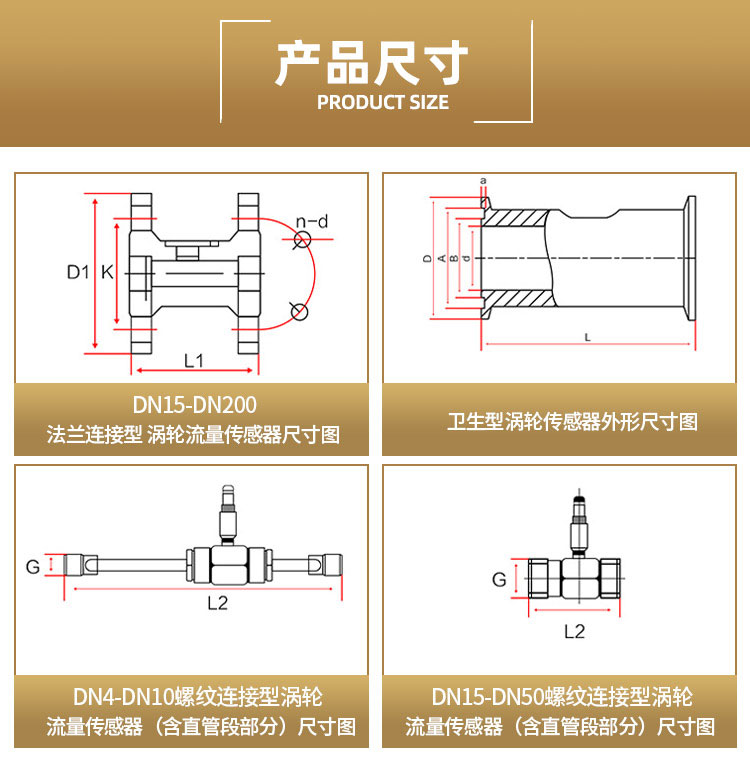

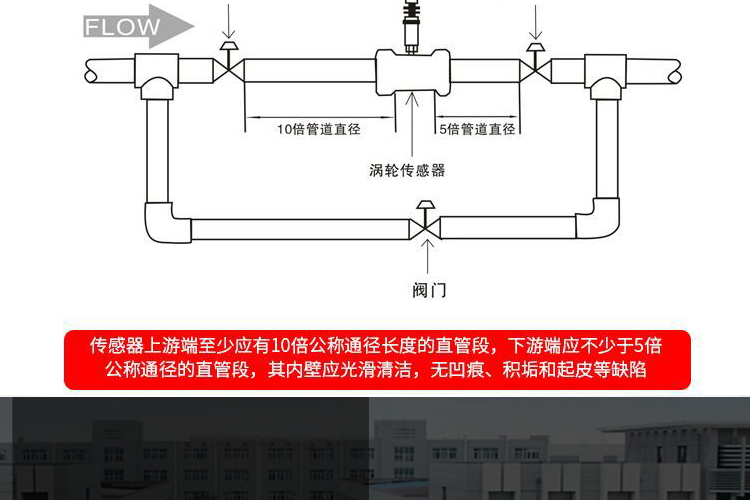

2、在安装时先后均应加截至阀门。法兰盘连贯处管道内径处不应当有兴起相毗连。流量计安设时，严禁在其进进口法兰处直接发展电焊，省得烧欠安流量计外部整机。流量计应安设在便于培修、无*电磁干扰攘侵犯、有机器振动以及热辐射影响的场所。流量计不宜用在流量频繁终了和有暴烈脉动流或压力脉动的场所。流量计室外安装时，上部应有遮盖物，以防雨水进入与烈日暴晒影响流量计使用寿命。流量计可水准或垂直安装，流体运动左袒应与壳体上标识的左袒不同，在流量计的鄙俚应包管有不小于10Dn的直管段，表后不小于5Dn的直管段。
