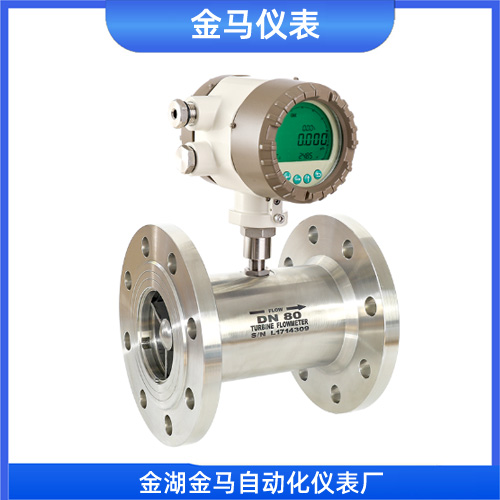

涡轮流量计

 一、产品概述

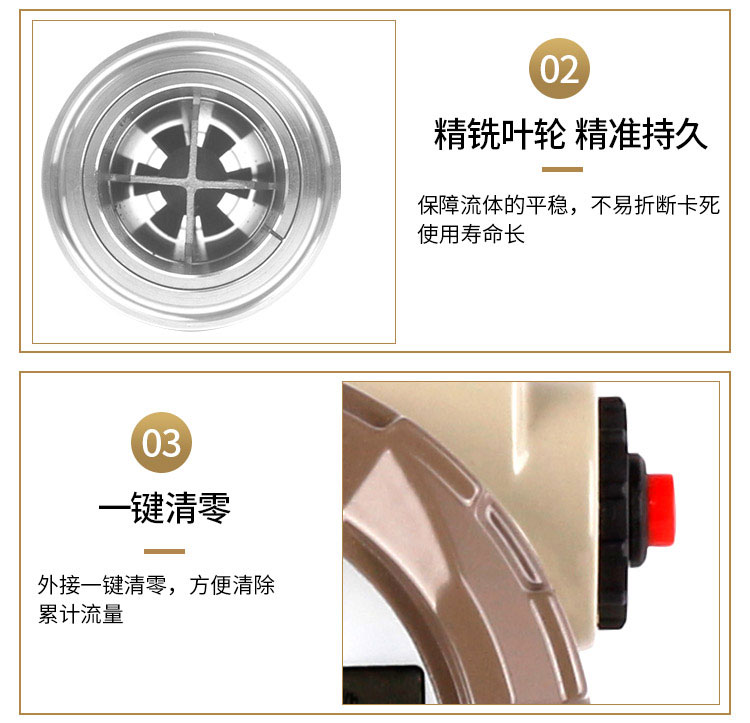

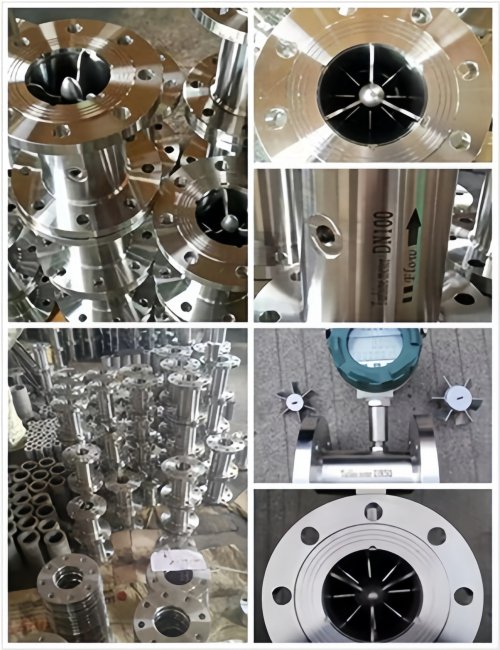

涡轮流量计（型号:JM-LWY)是一种速度式流量测量仪表，主要用于测量低粘度的清洁液体，也可用于气体测量。其**部件是一个置于流体中的多叶片转子（涡轮），当流体流过时，冲击涡轮叶片使其旋转。涡轮的转速与流体的流速成正比，通过磁电感应等方式检测转速，即可推导出通过管道的体积流量。它通常由传感器（包括壳体、涡轮、轴承、**磁铁、感应线圈）和信号转换显示器组成。

 二、工作原理

涡轮流量计的工作原理是动量矩守恒，具体过程如下：

1.  流体驱动：当流体流经流量计壳体时，由于叶片与流向成一定角度，流体的冲击力对涡轮叶片产生转动力矩，使涡轮开始旋转。

2.  转速平衡：在流量稳定时，涡轮的旋转速度会达到一个平衡状态。此时，流体的驱动扭矩与涡轮的机械摩擦阻力、流体阻力等抗衡。在一定的流量范围内，涡轮的旋转角速度与流体的平均流速成正比。

3.  信号转换：涡轮叶片由导磁材料制成。当旋转的叶片周期性地切割由壳体内**磁钢产生的磁力线时，会改变检测线圈的磁通量。根据电磁感应原理，在线圈两端会感应出与磁通变化频率相同的电脉冲信号。

4.  流量计算：脉冲信号的频率与涡轮的转速（即流体流速）成正比。信号经前置放大器放大后，送至显示仪表。通过计算单位时间内的脉冲数得到瞬时流量，通过对脉冲总数进行积分得到累积流量。仪表系数K（即单位体积流体通过时产生的脉冲数）是涡轮流量计的**参数。

 三、主要特点

涡轮流量计因其**的结构和原理：

| *点                                      | 缺点与局限性                                 |

| :-------------------------------------------- | :----------------------------------------------- |

| 1. 高精度：是所有流量计中精度*高的类型**，基本误差通常在±0.5% ~ ±1.0%之间，高精度型可达±0.2% 。短期重复性可达0.05%~0.2% 。适合贸易交接。 | 1. 不能长期保持校准特性：随着轴承等部件的磨损，仪表特性可能发生改变，需要定期校准。 |

| 2. 响应速度快：时间常数可达5~50毫秒，能快速检测到流量的瞬时变化。 | 2. 对介质洁净度要求高：流体中的颗粒可能损坏轴承或卡死叶轮，因此上游必须安装过滤器。不适用于脏污流体。 |

| 3. 量程比宽：中大口径可达1:20，小口径为1:10 。 | 3. 受流体物性影响较大：测量结果受流体粘度影响**。粘度变化会导致仪表系数改变。测量气体时受温度和压力影响，通常需要温压补偿。 |

| 4. 压力损失小：流通能力*，对流体的阻碍作用较小，节能效果较*。 | 4. 对安装条件要求严格：需要足够长的直管段（通常上游≥10D~20D，下游≥5D）来保证流速分布稳定。 |

| 5. 耐高压：仪表表体无需开孔，结构易于制成高压型，可用于高压流体的测量。 | 5. 易受气蚀和两相流影响：液体中若混入气体或发生气蚀，会严重损坏叶轮并导致测量失效。出口压力需**一定要求以避免气蚀。 |

| 6. 输出脉冲信号：输出与流量成正比的脉冲频率信号，抗干扰能力*，无零点漂移，便于与数字化系统连接。 | |

 四、技术参数

不同**和型号的涡轮流量计参数略有差异，但通常涵盖以下范围：

| 参数项 | 典型参数范围/描述 |

| :--- | :--- |

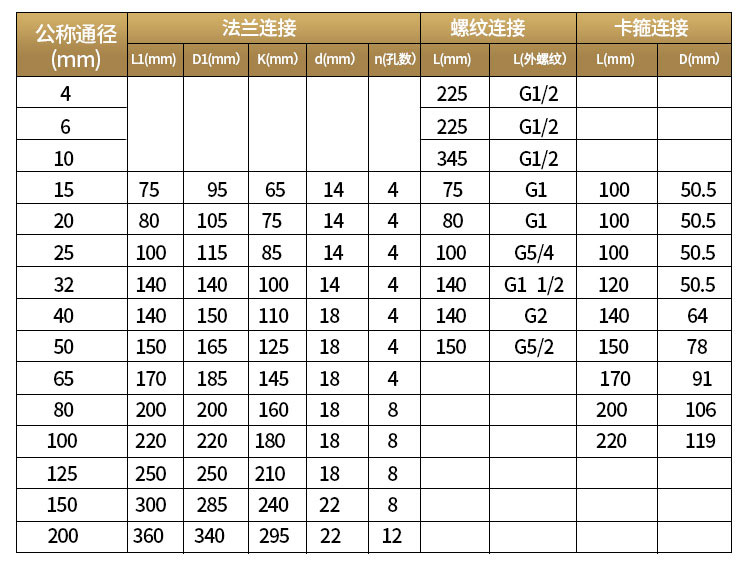

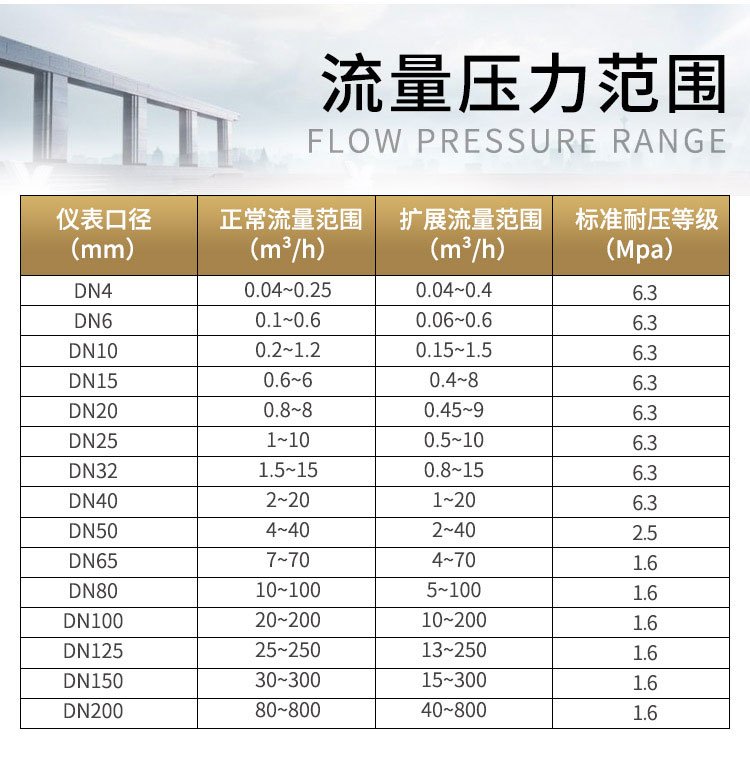

| 公称通径（DN） | 管道式：DN4 ～ DN200/300 ；插入式：DN100 ～ DN2000 以上  |

| 适用介质 | 清洁、低粘度液体（如水、油、溶剂），洁净气体（需补偿） |

| 精度等级 | 管道式：±0.2%（高精）、±0.5%、±1.0% ；插入式：±1.5%、±2.5%  |

| 介质温度 | 常温型：-20℃ ～ +80/120℃；高温型：可达+150℃甚至更高 |

| 公称压力 | 常规：1.6MPa, 2.5MPa, 6.4MPa；高压可达25MPa甚至250bar  |

| 量程比 | 1:10 ～ 1:20，部分可达1:40  |

| 输出信号 | 脉冲频率信号、4-20mA**电流信号、RS485 Modbus通讯、HART协议  |

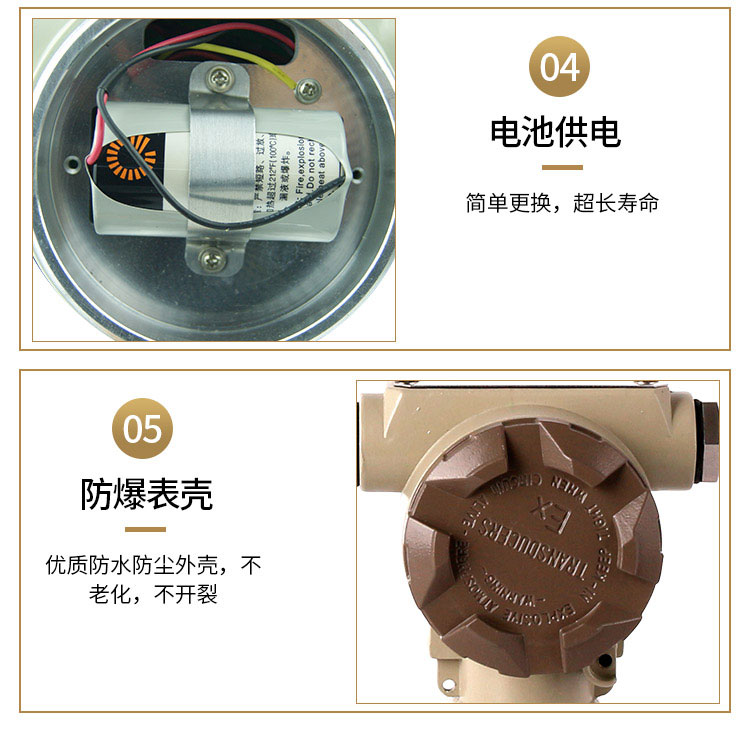

| 供电电源 | +12VDC，+24VDC，或3.6V锂电池（用于现场显示型，续航可达数年） |

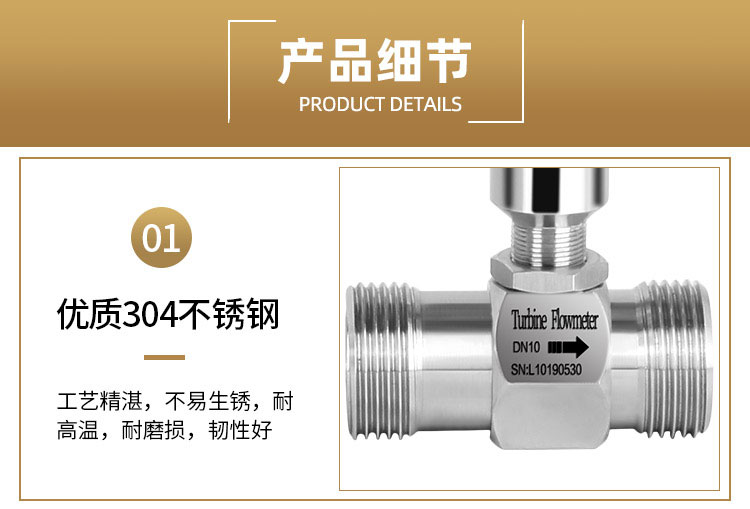

| 表体材质 | 304/316L 不锈钢  |

| 防爆等级 | 隔爆型（如 ExdIIBT4） |

| 防护等级 | IP65（可选 IP66/IP67） |

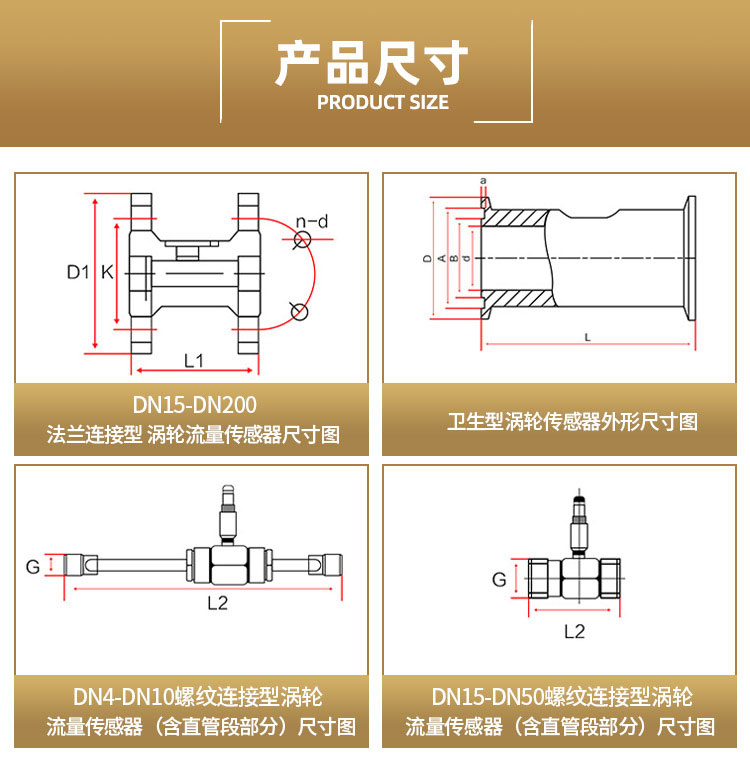

| 连接方式 | 螺纹连接（小口径）、法兰连接、夹装式  |

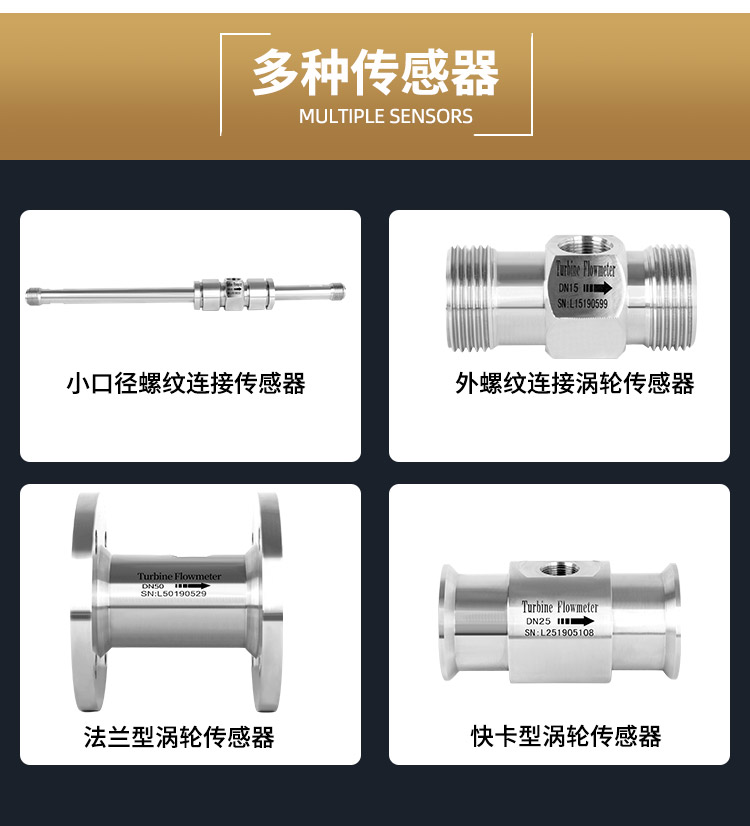

 五、产品结构类型

涡轮流量计根据结构形式可分为多种，以适应不同的应用需求：

1.  按结构分类：

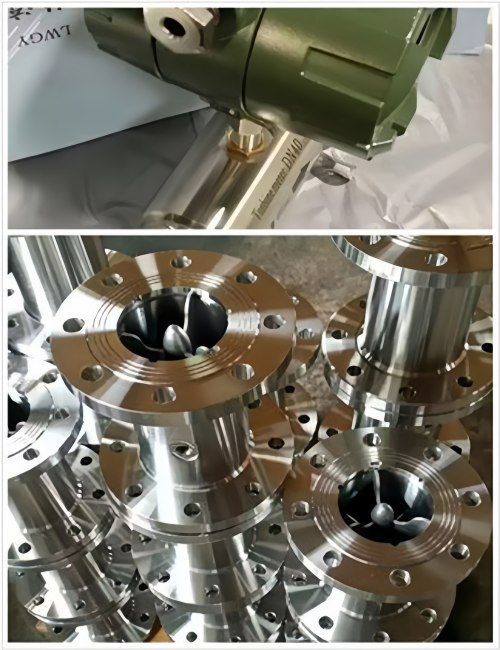

       管道式：*常用的形式，流量计本体直接安装在管道上，适用于DN4-DN300的中小口径。

       插入式：适用于DN100以上的大口径管道，通过插入杆将涡轮探头插入管道中，可实现不断流安装和维护，性价比高。

2.  按功能分类：

       普通脉冲输出型：输出原始的脉冲频率信号，需配二次仪表显示。

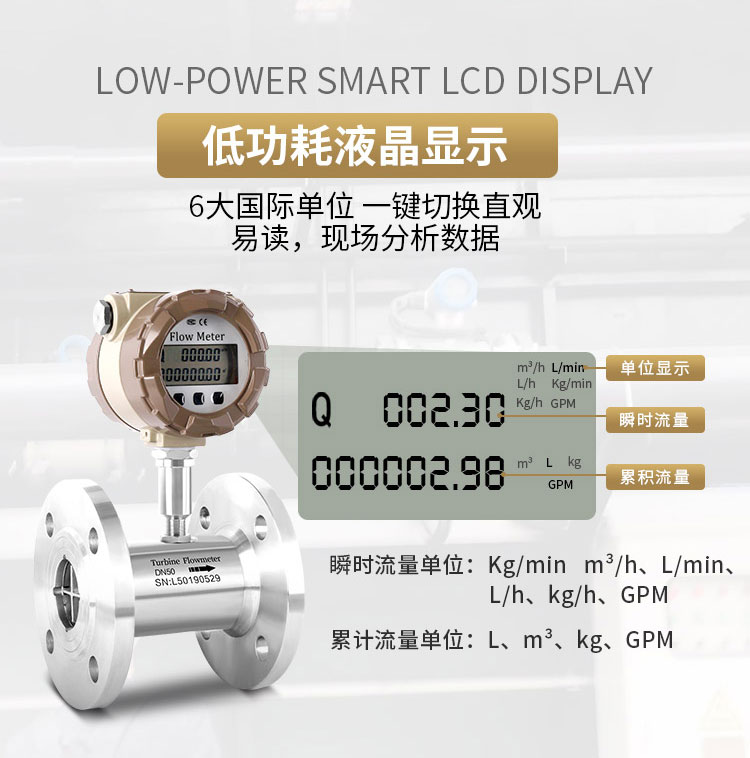

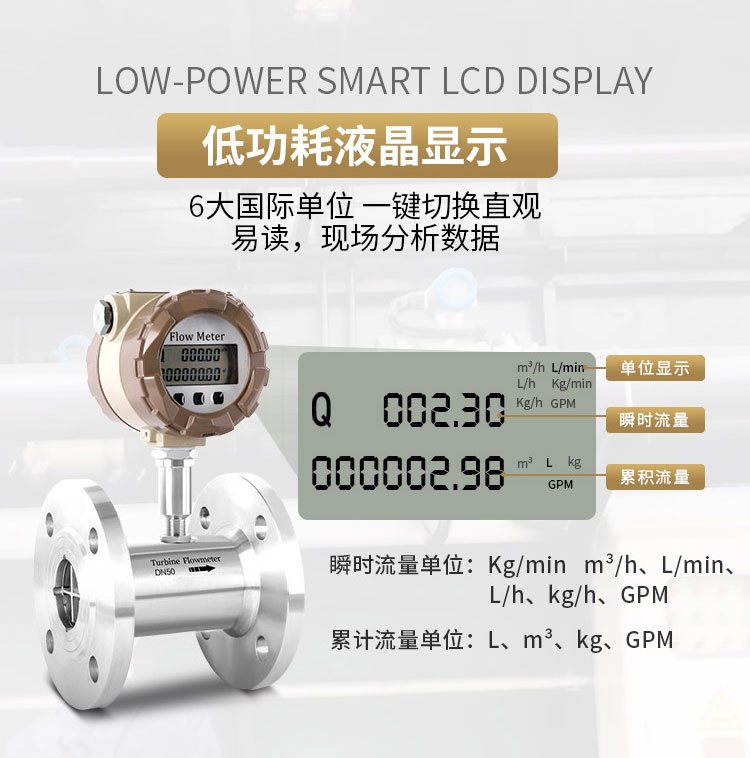

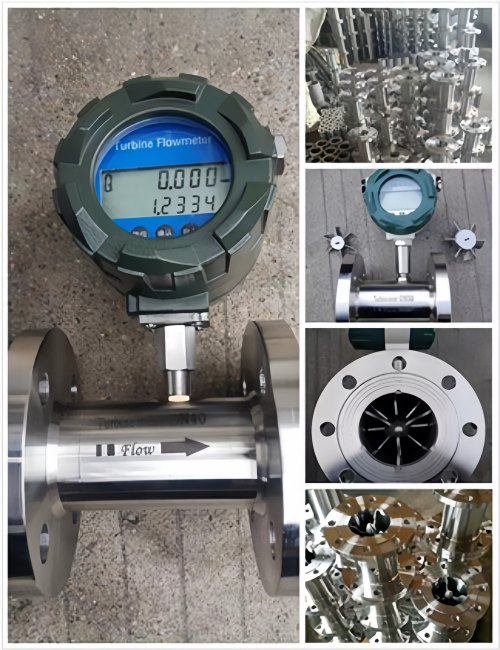

       一体化智能型：带现场LCD显示，可显示瞬时流量和累积流量，部分支持4-20mA输出和485通讯。

       温压补偿型：内置或外接温度、压力传感器，用于测量气体或蒸汽时自动补偿因温度和压力变化引起的密度变化，直接显示**体积流量或质量流量。

3.  按应用分类：

       通用型：用于常规液体测量。

       低温型：用于液化天然气（LNG）、液氮等低温介质。

       双向型：可测量正反两个方向的流量。

       耐磨型：采用硬质合金轴承，用于非润滑性流体或含微量颗粒的流体。

 六、应用领域

涡轮流量计**应用于各行业的清洁流体计量：

- 石油工业：原油、成品油（汽油、柴油）、轻质油的贸易交接计量和过程控制，是天然气计量除孔板外的主要仪表。

- 化工行业：测量溶剂、液化气、化工原料等低粘度介质的流量。

- 医药行业：测量药液、溶剂、注射用水等，配合卫生型卡箍连接。

- 食品饮料行业：测量纯净水、饮料、食用油、酒精等液体的流量。

- 冶金电力：测量压缩空气、冷却水、燃料油等能源介质。

- 市政环保：自来水和软化水的计量、污水处理中的加药计量等。

- 科研实验：实验室中的流体精密计量，工业炉窑热平衡测试。
