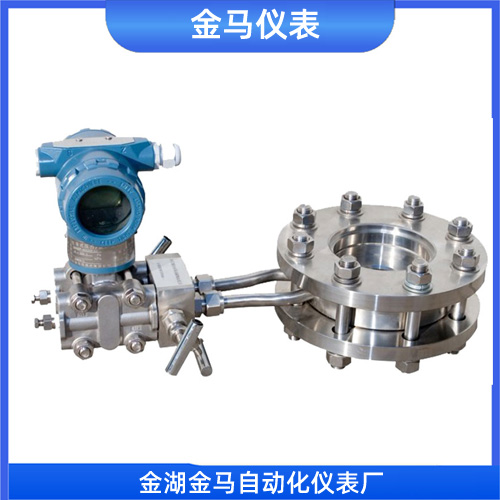

一体化**孔板流量计

产品简介与工作原理

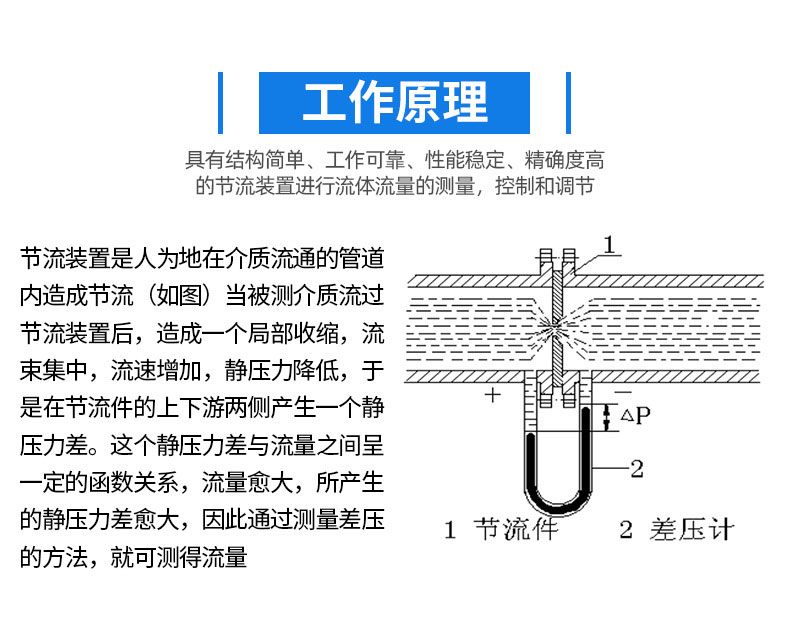

一体化孔板流量计，顾名思义，是将**孔板作为流量检测件，与多参数差压变送器（或差压、压力、温度变送器）组合成一个整体的流量装置 。其**工作原理基于充满管道的流体在流经管道内的孔板时，流体会形成局部收缩，流速增加，导致在孔板上下游两侧产生静压力差（即差压）。这个差压的大小与流体的流量有确定的对应关系：流量越大，产生的差压也越大。根据流动连续性原理和伯努利方程，通过测量这个差压，即可计算出流体的流量 。

 **结构组成

一体化孔板流量计的结构主要可以分为两大部分：节流装置和变送器部分。

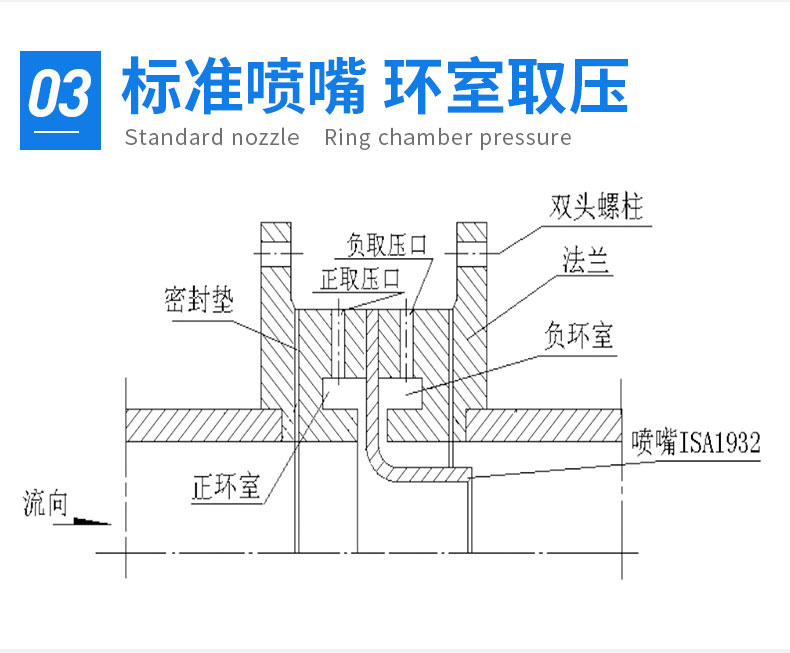

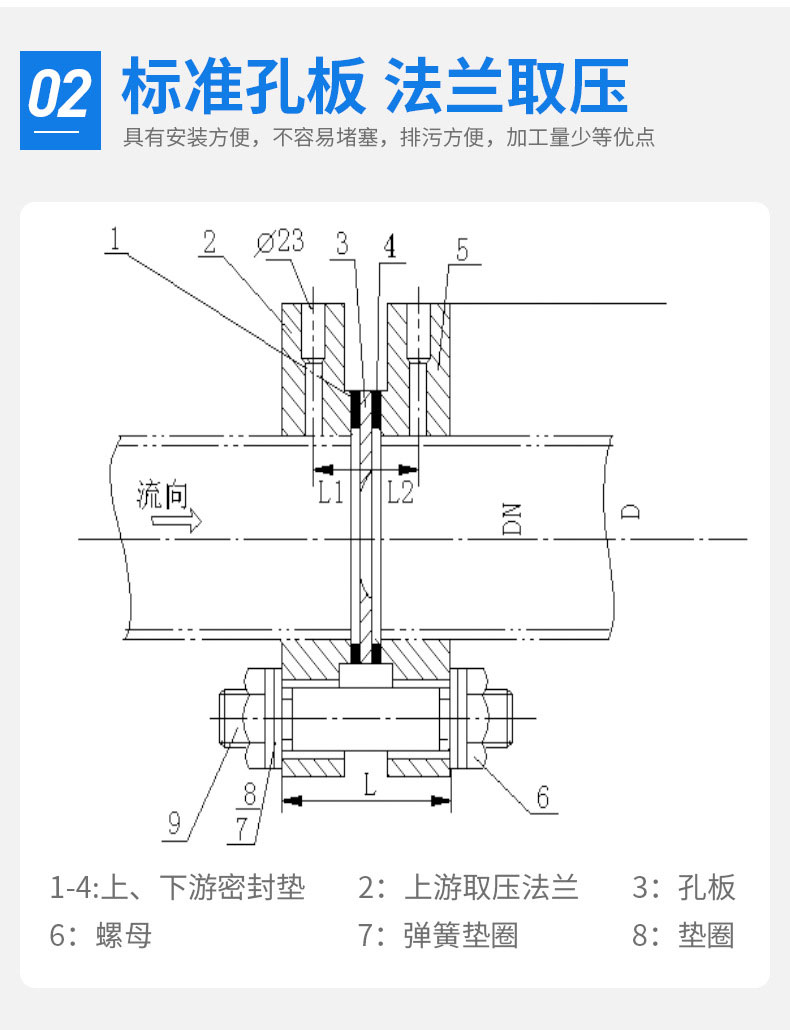

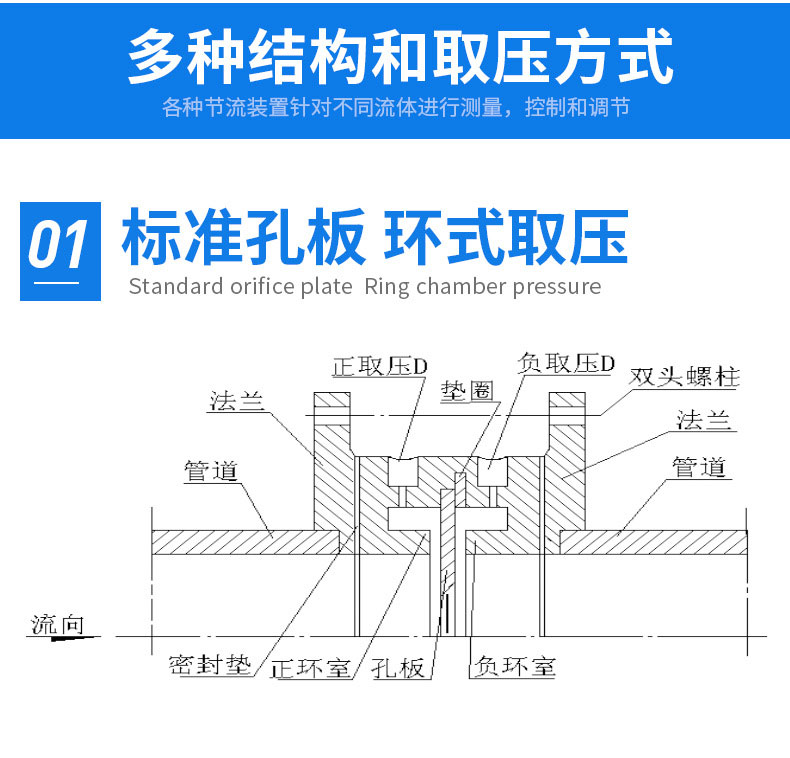

- 节流装置：这是产生差压的关键部件。它通常包括节流件（*常见的是**孔板）、取压装置（如环室、法兰等）以及测量管和连接法兰 。根据不同的取压方式，可分为法兰取压、角接取压（含环室取压）和径距取压等几种形式 。

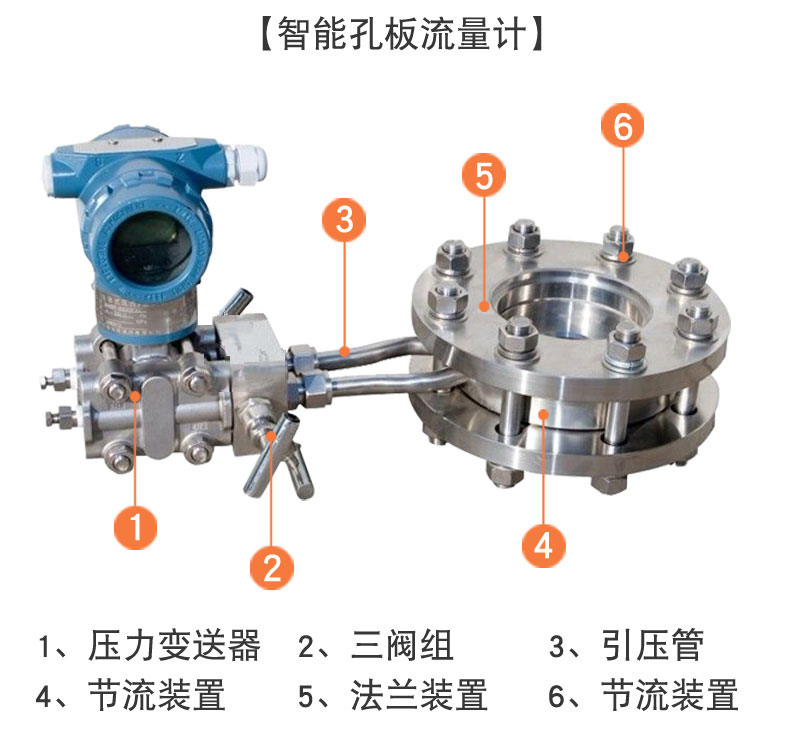

- 变送器部分：这是将差压信号转换为**电信号的部分。通常直接与节流装置通过螺栓或短管连接在一起。它可以是单一的差压变送器，也可以是集成了压力、温度补偿功能的多参数变送器，用于提高测量精度 。

 主要技术特点

一体化孔板流量计在设计和应用上具有一系列的*点：

- 结构简单，可靠性高：整体结构结实可靠，功能稳定，使用期限长。由于无活动部件，故障率较低 。

- 安装维护方便：“一体化”设计使其无须像传统孔板那样铺设较长的引压管，可以直接与变送器连接，不仅安装简略，也减少了泄漏点，降低了维护工作量 。

- 适用范围广：可测量气体（如天然气、煤气）、液体（水、化工液）和蒸汽（饱和蒸汽、过热蒸汽）等多种介质 。也适用于高温（*高可达550℃）、高压（*高可达42MPa）以及不同管径（DN15 至 DN1200 甚至更大）的工况 。

- **化程度高：**孔板的设计、制造和安装遵循国家**（如GB/T2624）和****。符合**的节流装置无需实流校准，即可投入实用，性价比高 。

- 功能易于扩展：配置智能变送器后，不仅可以输出4-20mA**信号，还可以在现场通过LCD屏显示瞬时流量、累积流量、压力和温度等参数，部分产品还支持HART通讯协议 。

 技术参数概览

不同厂家和型号的参数略有差异，但一般范围如下：

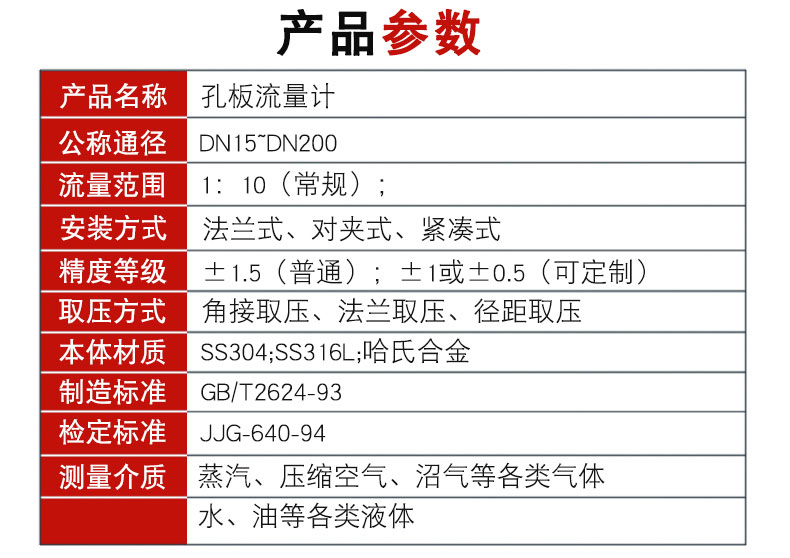

| 参数类型 | 典型参数/范围 |

| :--- | :--- |

| 公称通径 (DN) | 15 mm ~ 1200 mm （部分可达1000mm）  |

| 公称压力 (PN) | ≤ 42.0 MPa  |

| 介质温度 | -50℃ ~ 550℃  |

| 精度等级 | 0.5 级， 1.0 级， 1.5 级  |

| 量程比 | 1:10， 1:13， 1:15 （扩展可达 1:30 或更高）  |

| 输出信号 | 4-20mA DC （可选HART协议）  |

| 供电电源 | 24V DC  |

| 防爆/防护等级 | dⅡCT5~6， iaⅡCT4~6 （防爆）； IP65 （防护）  |

| 连接方式 | 法兰连接、夹装式（对夹式）  |

 安装与使用注意事项

为了确保测量精度和长期稳定运行，安装时需要留意以下几点：

1.  直管段要求：为了保证流体流动稳定，孔板前后必须留有足够长的直管段。通常要求上游直管段至少为10倍管道内径（10D），下游至少为5D（5D）；如果上游有弯头、阀门等扰动源，直管段还需更长 。

2.  安装方向与同心度：可以水平、垂直或倾斜安装，但需确保管道内始终充满被测介质 。孔板的中心必须与管道中心线同轴，密封垫片不能突入管道内，以免干扰流场 。

3.  管道清洁：新安装的管路系统，在安装孔板前必须进行冲洗和扫线，清除焊渣、铁锈等杂物，防止损坏孔板 。

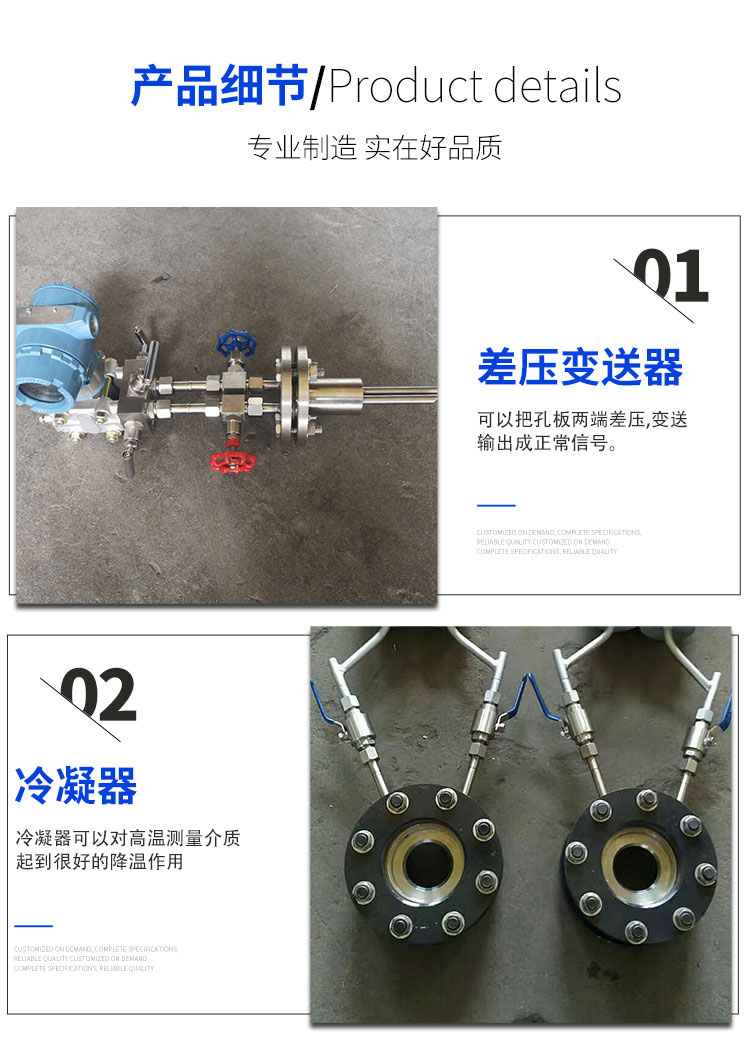

4.  特殊工况处理：测量高温蒸汽时，为防止高温损坏变送器，可能需要加装冷凝管或冷凝罐 。在寒冷地区，需要对引压管线进行伴热和保温，防止液体冻结 。

 典型应用与选型

一体化孔板流量计是过程控制中*成熟的流量计**，在以下场景尤为常见：

- 石油、化工行业中的各种气体、液体工艺控制。

- 冶金、电力行业中的煤气、空气、水及蒸汽计量。

- 供热管网中的热蒸汽和热水流量测量 。
