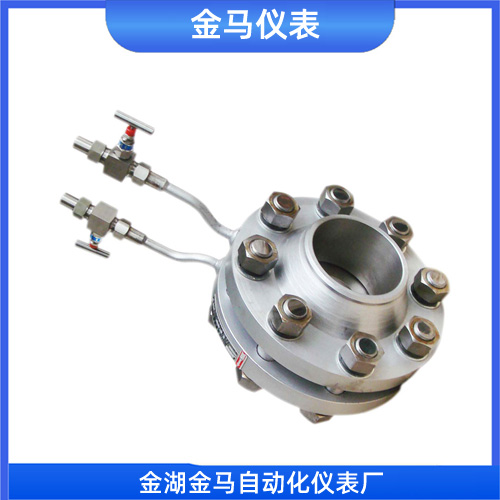

孔板流量计

一、产品概述

孔板流量计（型号：JM-LG)，又称差压式流量计，是由一次检测件（节流件）和二次装置（差压变送器和流量显示仪）组成，应用于气体、蒸汽和液体的流量测量 。它是一个精心加工的、带圆孔的金属薄板（即孔板），当流体流过这个孔时，会形成局部收缩，从而在孔板前后产生一个与流量相关的压力差 。通过测量这个压力差，并结合流体的特性，就可以计算出流量 。

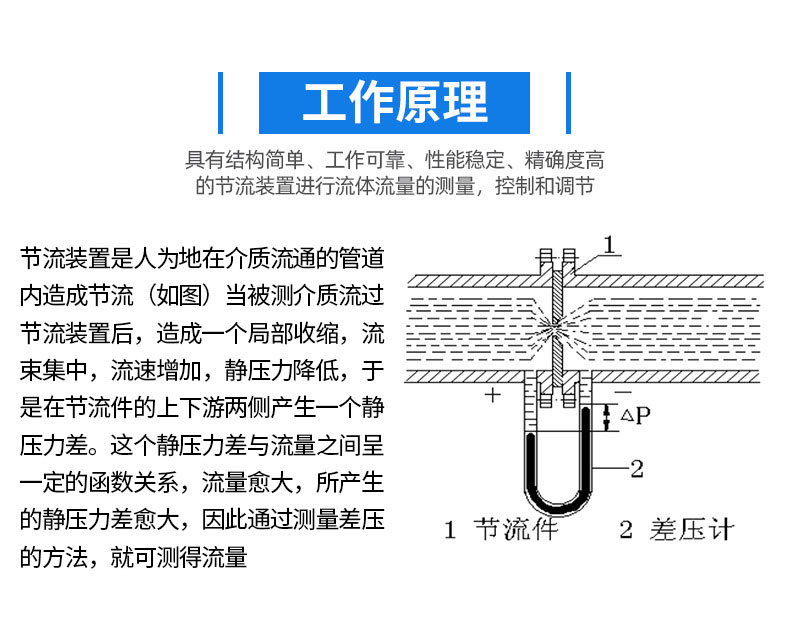

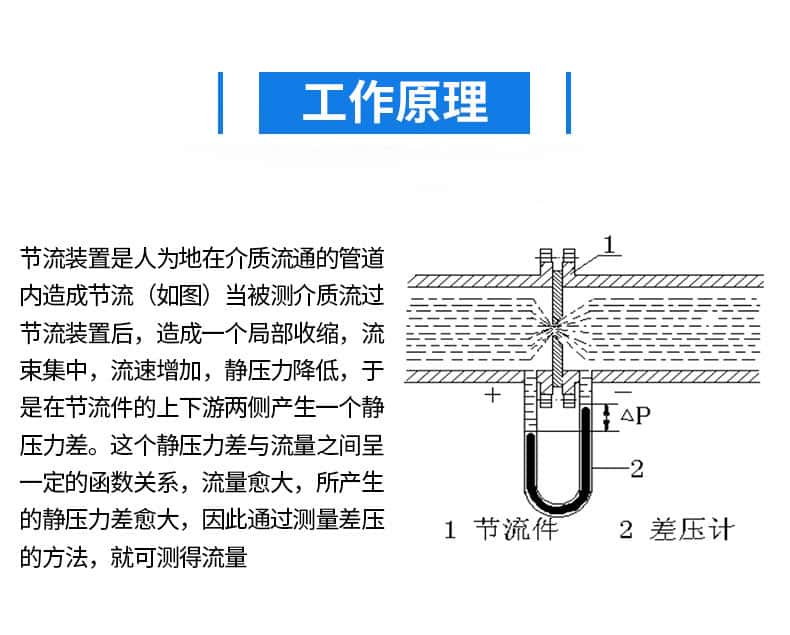

 二、工作原理

其工作原理基于流体力学中的流动连续性原理和伯努利方程 。

1.  节流现象：当充满管道的流体流经管道内的孔板时，由于孔板的截面突然变小，流体会在孔板附近形成局部收缩 。根据能量守恒定律，流体流速急剧增加，动能增大。

2.  压力差产生：在流速增加的同时，流体的静压力会下降，因此在孔板的上、下游两侧会产生一个静压力差 。

3.  流量与差压的关系：在已知管道、孔板尺寸和流体参数的条件下，流体的流量（特别是体积流量）与这个压力差的平方根成正比 。差压变送器检测到这个压力差并将其转换为**电信号（如4-20mA），*终由流量积算仪计算出流量值 。

其基本公式可简化为：Qv ∝ √ΔP （体积流量与差压的平方根成正比）。

三、特点

无需实流校准：**的节流件（如**孔板）是**上通用的，只要严格按照国家**（如GB/T 2624）和****（如ISO 5167）进行设计和制造，即可直接投入使用，无需昂贵的实流标定 。

   结构简单可靠：孔板本身是一个坚固的机械部件，没有可动部件，因此性能稳定可靠，使用期限长 。

   应用范围极广：几乎可以测量所有单相流体（液体、气体、蒸汽）的流量，部分混相流也可应用 。适用于从DN15到DN1200甚至更大的管径，工作温度范围宽（-50℃至550℃），压力可高达40MPa 。

   价格低廉：尤其在中等以上口径和高温高压场合下，相比其他类型流量计，其价格*势** 。

缺点：

   精度中等：由于受众多因素（如安装条件、介质特性变化、孔板钝化等）影响，其精确度一般在±0.5%～±1.0%，属于中等水平，难以达到很高精度 。

   范围度窄：由于流量与差压的平方根关系，其有效测量范围（量程比）通常只有 3:1～4:1，在小流量时测量误差会**增大 。

   直管段要求长：为确保流体流动稳定、速度分布均匀，需要在孔板上游安装较长（通常为前10D后5D，甚至更严格）的直管段，这对现场安装空间提出了较高要求 。

   压力损失大：由于节流件的阻碍，流体流经孔板会产生不可恢复的**性压力损失 。

   对磨损和脏污敏感：孔板的锐利入口边缘是保证精度的关键。长期使用或介质有杂质，会导致锐角磨损、结垢，从而使精度下降，需要定期拆下检查和更换 。

 四、结构与组成

孔板流量计主要由以下几部分组成 ：

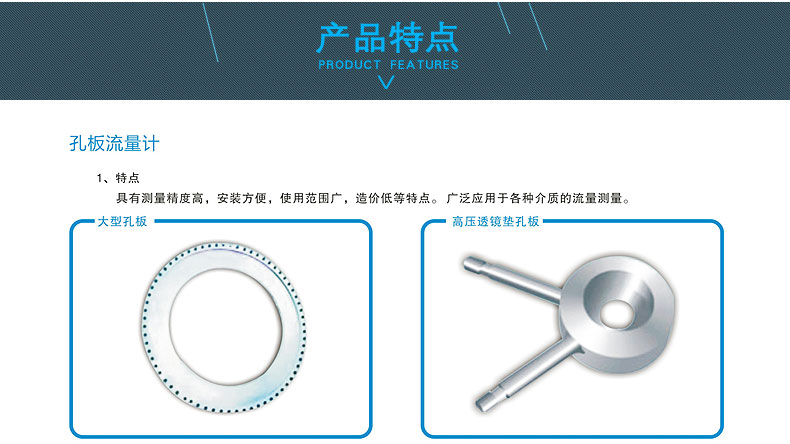

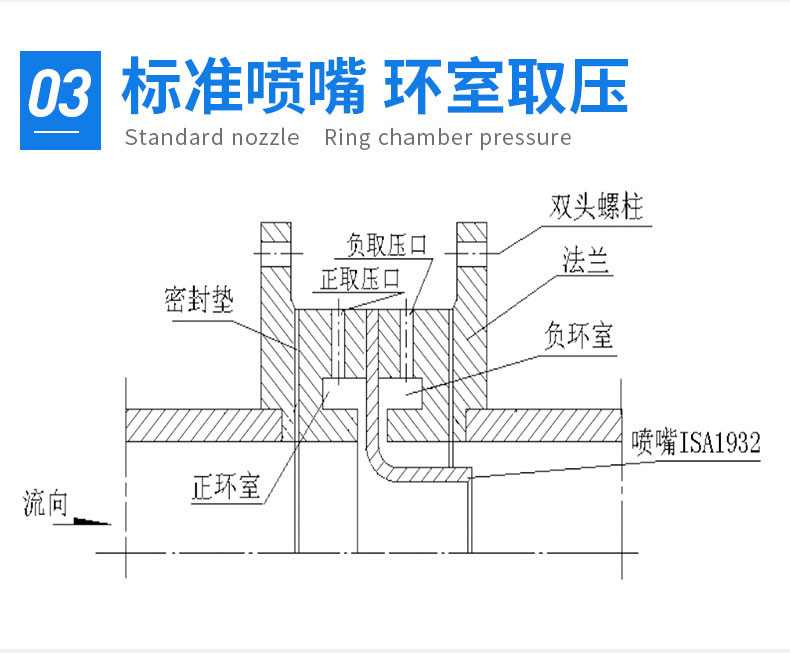

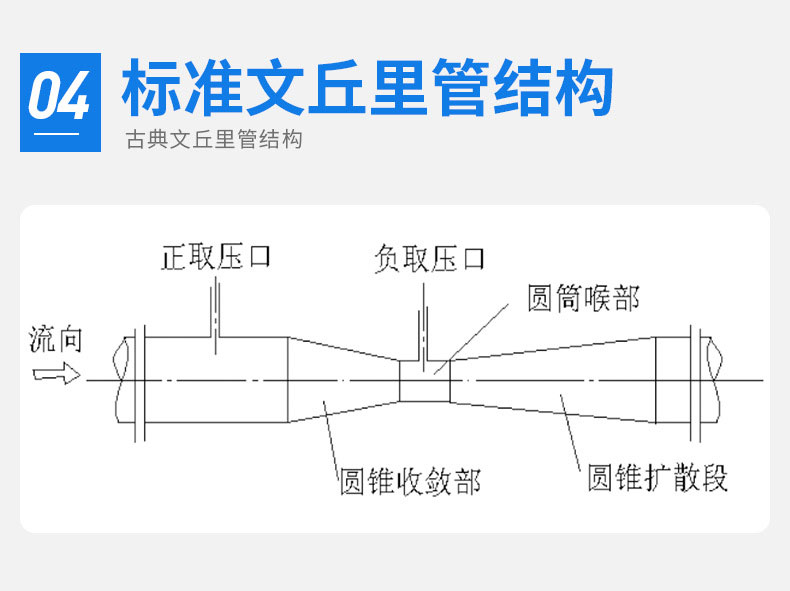

1.  节流件：即孔板本身，是产生差压的**部件。根据不同的工况和介质，有多种形式，如**孔板、**喷嘴、长径喷嘴、1/4圆孔板、偏心孔板、圆缺孔板等 。

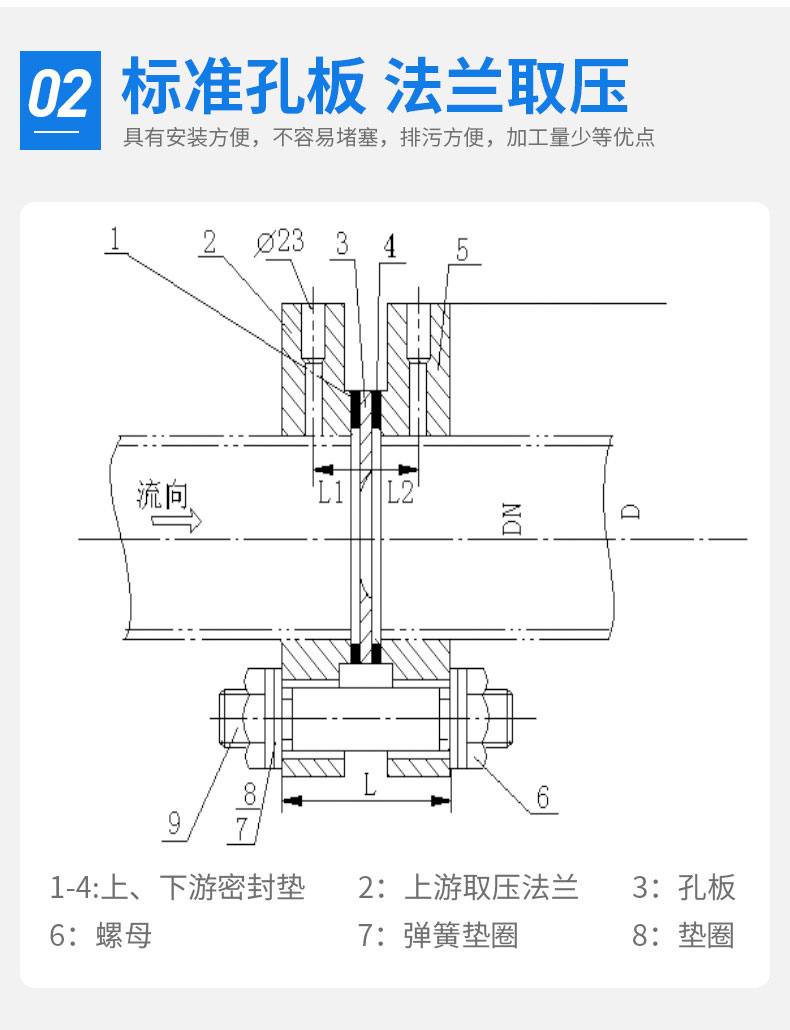

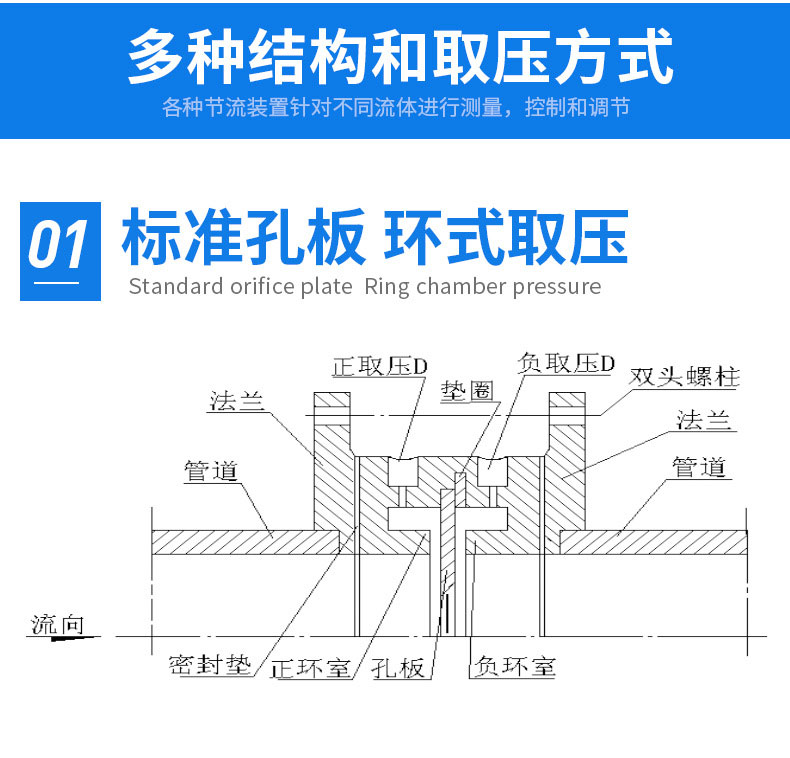

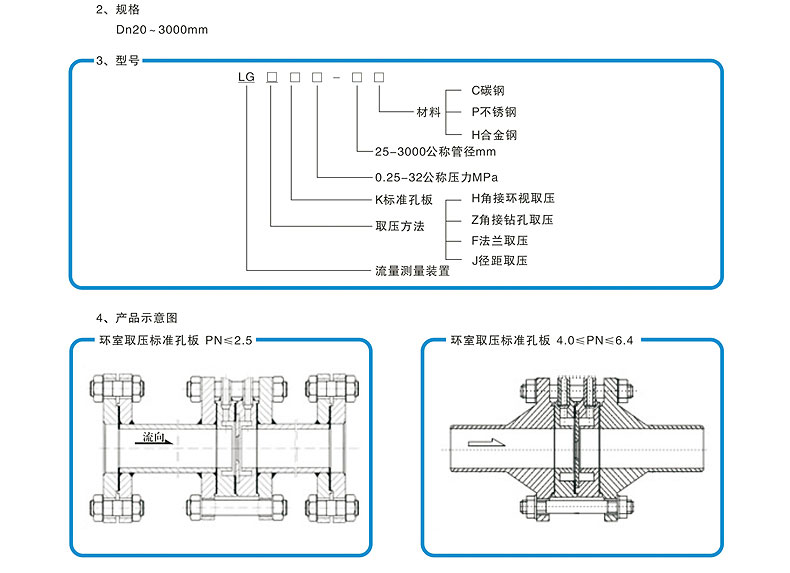

2.  取压装置：用于从管道中取出孔板前后的压力。常见的取压方式包括环室取压、法兰取压、径距取压等 。

3.  测量管：节流件前后的直管段部分，用于保证流体流动的稳定性。

4.  连接件：包括法兰、紧固件、密封垫片等 。

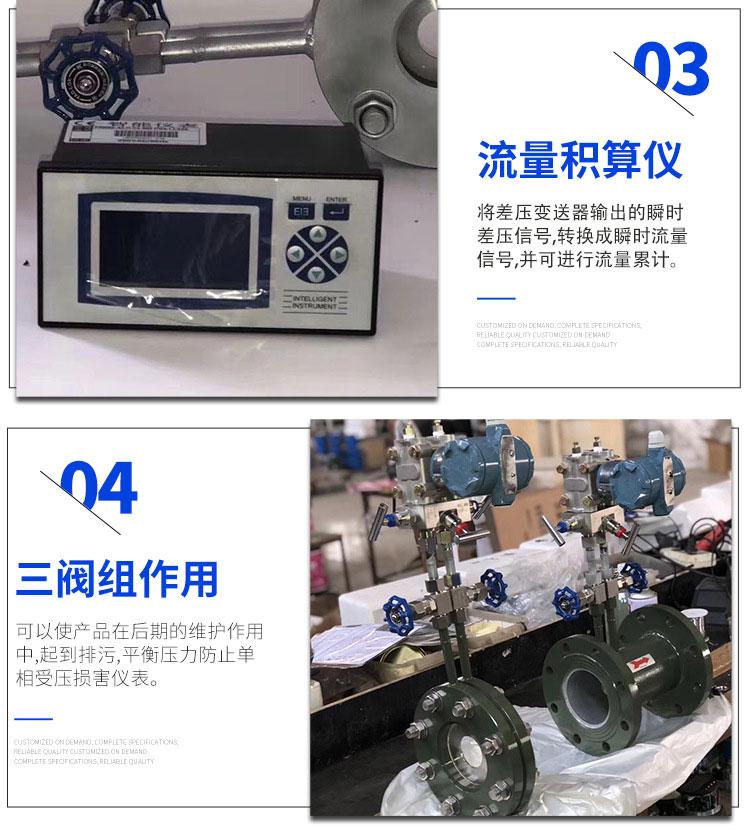

5.  差压变送器与显示仪表：二次装置，用于测量差压、进行流量计算和显示。智能型孔板流量计通常集成了多参数变送器，可同时进行温度、压力补偿，直接显示质量流量 。

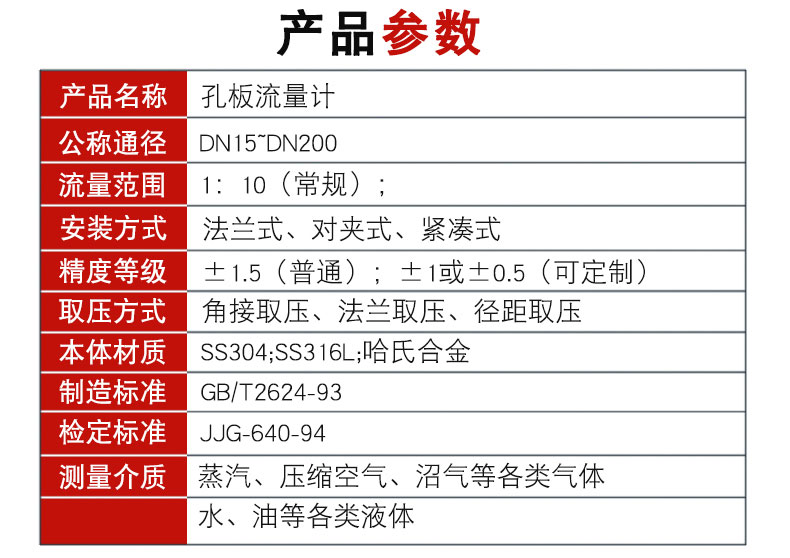

五、技术参数

| 公称口径 | DN15 ~ DN1200，*大可达DN1600 |  |

| 公称压力 | ≤ 40MPa |  |

| 工作温度 | -50℃ ～ +550℃ |  |

| 精度等级 | 0.5级， 1.0级 |  |

| 量程比 | 1:10， 1:15 |  |

| 材质 | 孔板：不锈钢； 直管段：碳钢或不锈钢 |  |

| 连接方式 | 法兰连接、焊接等 |  |

| 适用介质 | 液体、气体、蒸汽 |  |

 六、选型指南

在选型时，您需要提供以下关键参数，以便厂家进行设计和计算 ：

1.  管道参数：管道口径（内径）和材质。

2.  测量介质：具体是何种液体、气体或蒸汽。

3.  介质温度：正常工作温度范围。

4.  介质压力：*大压力、*小压力和正常工作压力。

5.  流量范围：*大流量、*小流量和常用流量。

6.  允许压力损失：系统允许的压损大小。

7.  取压方式：根据工况和安装条件选择。

8.  输出信号：是否需要温度、压力补偿，输出4-20mA、脉冲还是通讯协议（如RS485/HART）。

七、安装与使用注意事项

正确的安装是保证孔板流量计测量精度的关键 。

1.  严格的直管段要求：这是*重要的条件。通常要求上游≥10D，下游≥5D的直管段。如果上游有弯头、阀门等阻力件，直管段长度需要更长，具体要求可查阅**（如GB/T 2624）。

2.  对中与方向：安装时，孔板的开孔中心必须与管道轴线同心 。孔板上游端面应标有“+”或流向箭头，安装时必须保证这个方向迎着流体流动方向，切勿装反 。

3.  取压口位置：

       测量液体：取压口应在管道中心线下方，与水平中心线成0°～45°夹角，以防止气泡进入导压管 。

       测量气体：取压口应在管道上方，与垂直中心线成0°～45°夹角，以防止冷凝液进入导压管 。

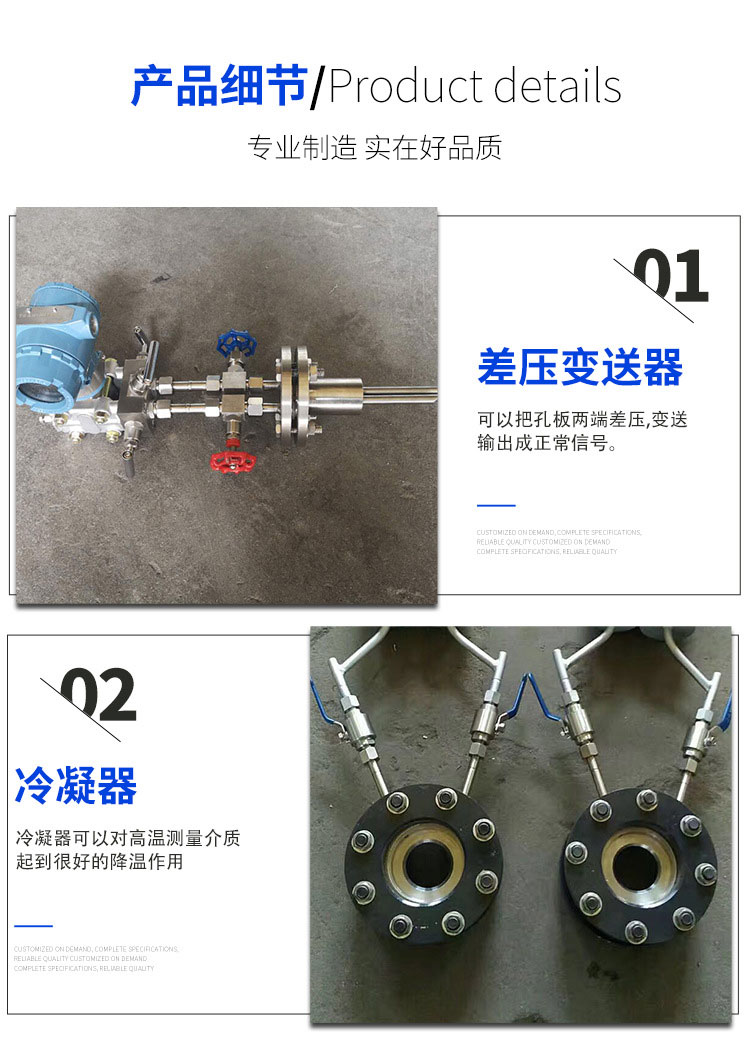

       测量蒸汽：取压口应在管道侧面。通常需要安装冷凝罐，并使冷凝罐内的液面保持稳定 。

4.  密封垫片：夹紧孔板的密封垫片内径应略大于管道内径，且不得凸入管道内壁，以免干扰流体流动 。

5.  吹扫与清洗：新安装的管道系统，必须在吹扫和清洗合格后才能安装孔板，以防止焊渣、铁锈等杂质损坏孔板的锐利边缘 。
