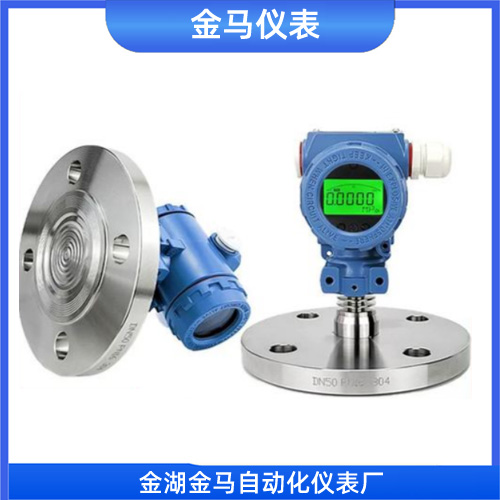

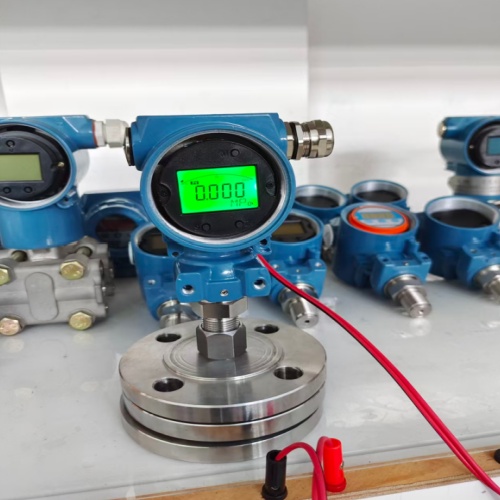

法兰式压力变送器

一、结构与工作原理

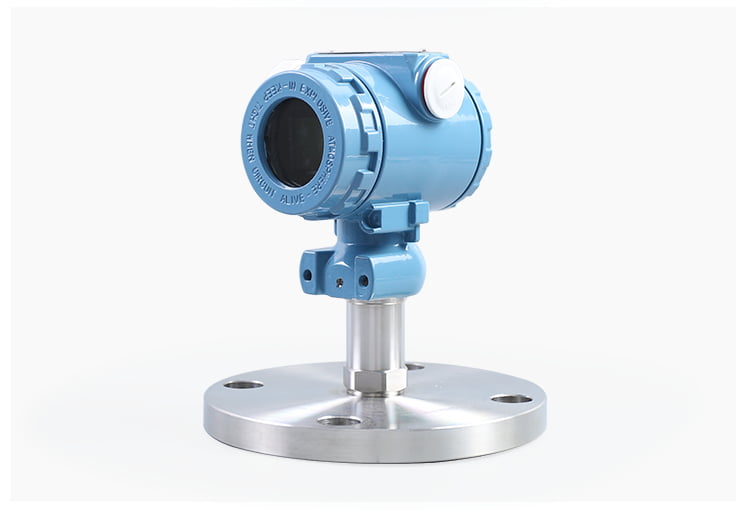

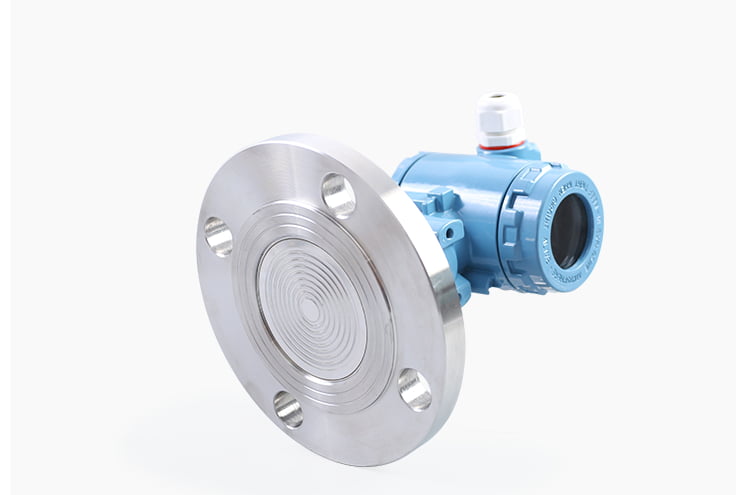

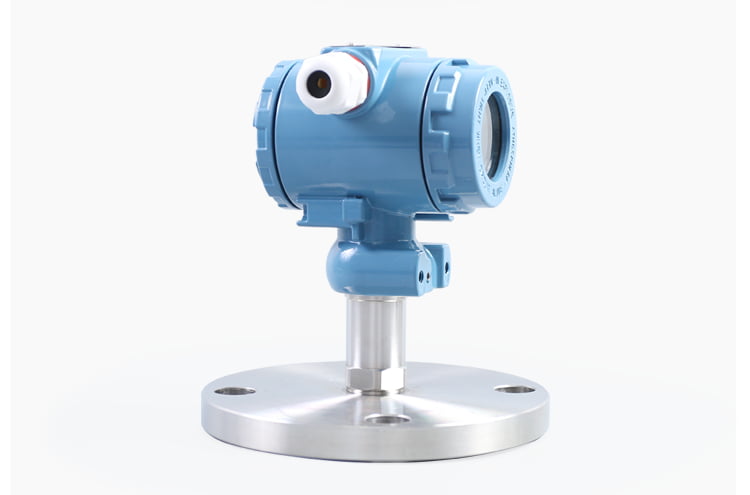

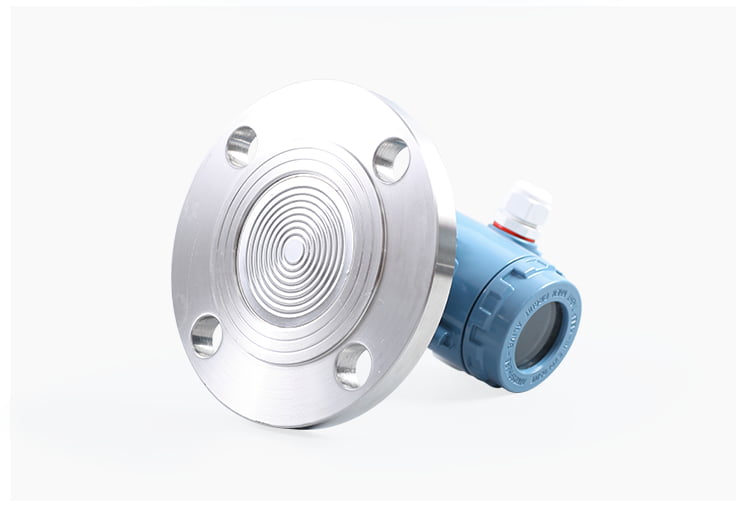

法兰式压力变送器在结构上主要由压力/差压变送器主体和带毛细管的远传法兰组成。

当压力作用在远传法兰的隔离膜片上时，压力会通过膜片内部的填充液（**是硅油），经毛细管传递到变送器主体的传感器上。传感器将压力信号转换为**的电信号（如4-20mA电流信号）输出。

这种设计实现了“传感器”与“被测介质”的物理隔离，避免了介质直接进入变送器本体，从而解决了管道堵塞和腐蚀的问题。

 二、***势与特点

法兰式结构使其在复杂工况下具有***势：

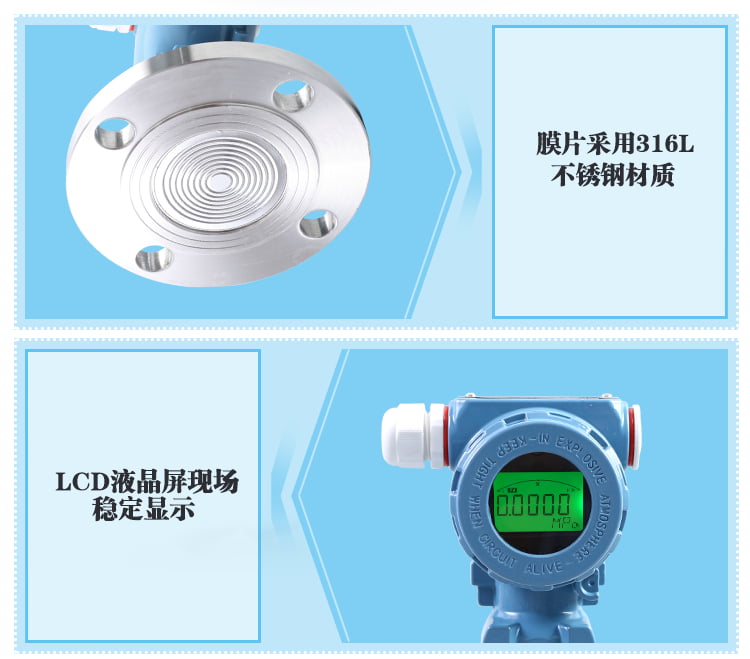

- *介质适应性：隔离膜片直接与介质接触，可选用哈氏合金、钽等耐腐蚀材料，适用于*酸、*碱等高腐蚀性介质；同时也能有效应对高粘度（如原油）、易结晶或含固体颗粒的介质。

- 耐高温高压：通过毛细管远传结构，变送器主体可远离高温介质。配合高温硅油等特殊填充液，部分产品可测量高达 400℃ 的介质温度。

- 高精度与稳定性：采用**的单晶硅或电容式传感器，精度可达 ±0.075% 。长期稳定性*异，部分产品可实现5年甚至10年免维护。

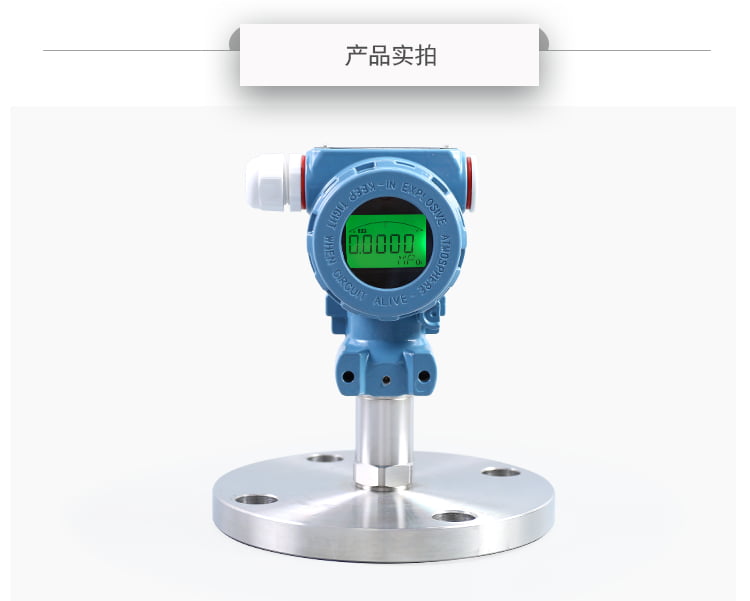

- 智能化功能：现代产品**配备带背光的液晶显示表头，支持就地按键调校（如零点迁移、量程设定），并支持HART、RS485等通讯协议，便于远程监控与调试。

 三、技术规格参数

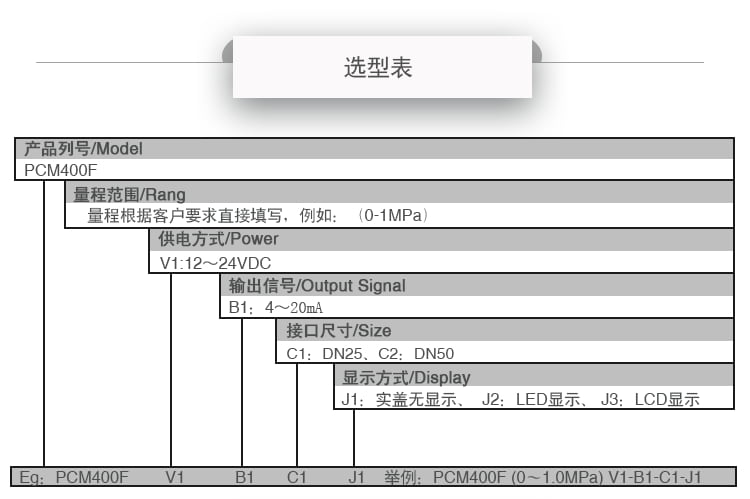

以下是该类产品常见的性能指标，供选型参考：

| 参数项 | 典型范围/选项 | 说明 |

| :--- | :--- | :--- |

| 量程 | 0-1kPa 至 0-60MPa | 覆盖微压到高压，需根据实际工况留有安全余量。 |

| 精度等级 | ±0.075%FS 至 ±0.2%FS | 贸易结算或关键工艺点建议选高精度，一般过程控制可选**精度。 |

| 膜片材质 | 316L不锈钢、哈氏合金C、钽、PTFE覆膜等 | 316L适用于常规弱腐蚀介质；*腐蚀环境推荐哈氏合金或钽。 |

| 填充液 | 常温硅油 (-40~205℃)、高温硅油 (0~315℃) | 根据被测介质的*高/*低温度选择，低温深冷或超高温有专用填充液。 |

| 法兰** | DN50/80/100 (PN系列)、2/3/4英寸 (Class系列) | 需符合现场管道**（如HG/T20592或HG/T20615）。 |

| **等级 | Ex d IIC T6 (隔爆)、Ex ia IIC T4 (本安) | 石油、化工等易燃易爆场所必须配备**认*。 |

| 防护等级 | IP65、IP67、IP68 | 户外或潮湿环境建议不低于IP65，水下或易淹没环境需选IP68。 |
