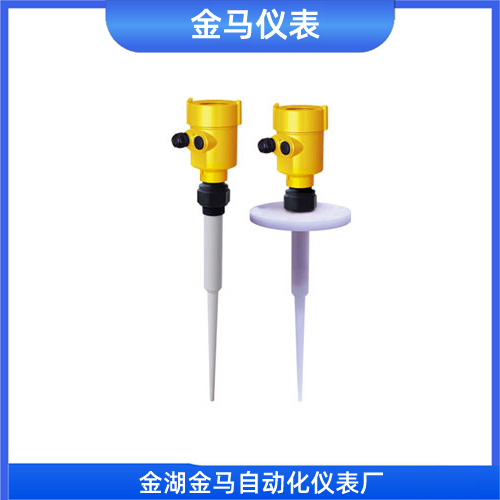

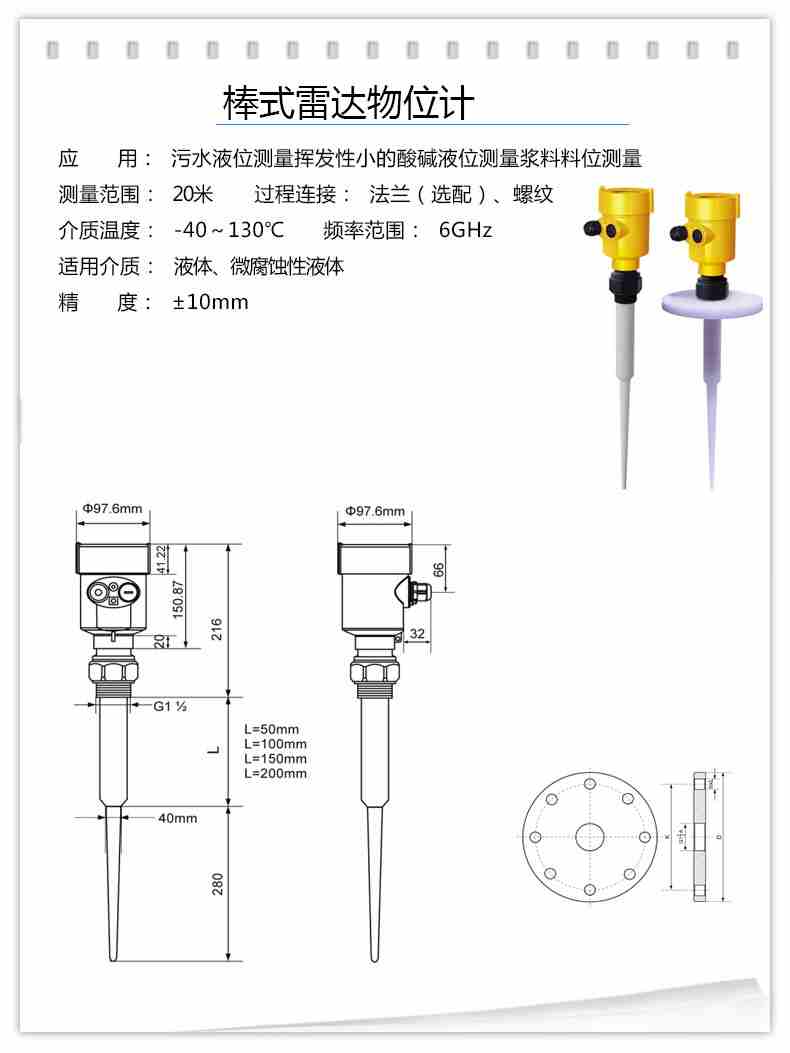

棒式雷达物位计

棒式雷达物位计是一种非接触式物位测量仪表，因其天线形状像一根棒而得名。它利用微波脉冲的发射与反射来测量容器内物料的高度，**应用于液体、浆料及固体颗粒的连续测量。

| 特性维度 | 具体说明 |

| :--- | :--- |

| 测量原理 | 天线发射微波脉冲，脉冲遇到物料表面反射回来，被天线接收。仪表通过计算发射与接收的时间差（T），再结合光速（C）计算出距离，*终得出物位高度。计算公式为：D = C × T / 2。 |

| 主要特点 | 非接触测量，维护量低；受介质密度、温度、压力变化影响小；适用于腐蚀性液体和简单固体颗粒测量；可输出4-20mA/HART信号，易于集成。 |

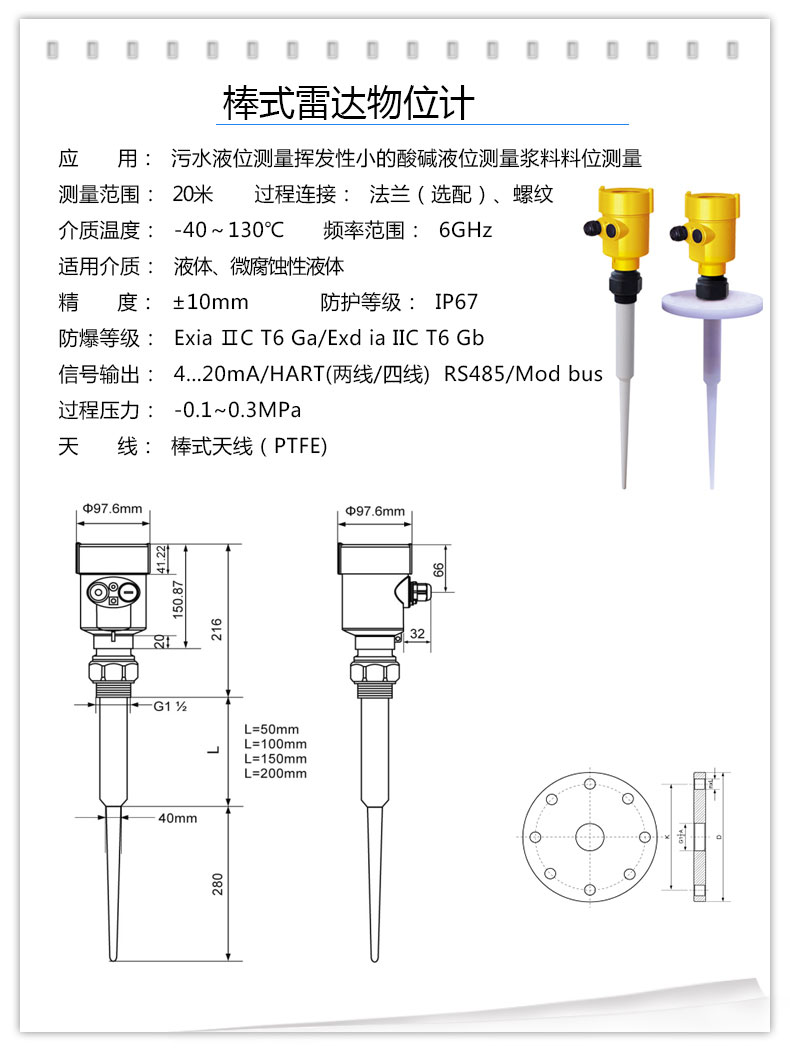

| 性能参数 | 常见测量范围为20米，部分型号可达120米。精度**在±2mm至±10mm之间。过程温度*高可达200℃甚至250℃，过程压力*高可达4MPa。 |

| 典型应用 | **用于石化（原油、酸碱储罐）、电力（粉煤灰、煤粉仓）、水泥（成品水泥、生料库）、钢铁（矿石、煤粉）及市政（污水）等行业。 |

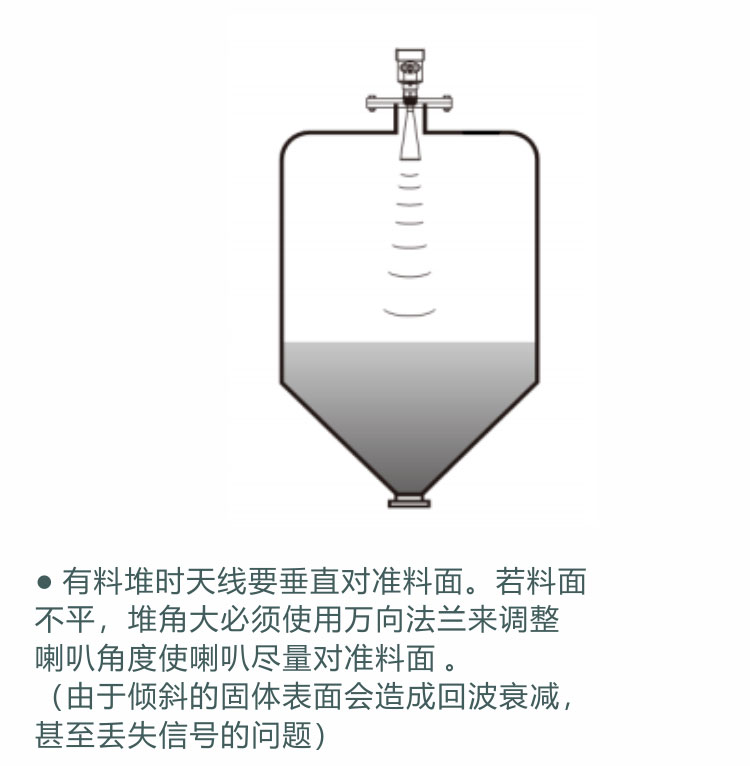

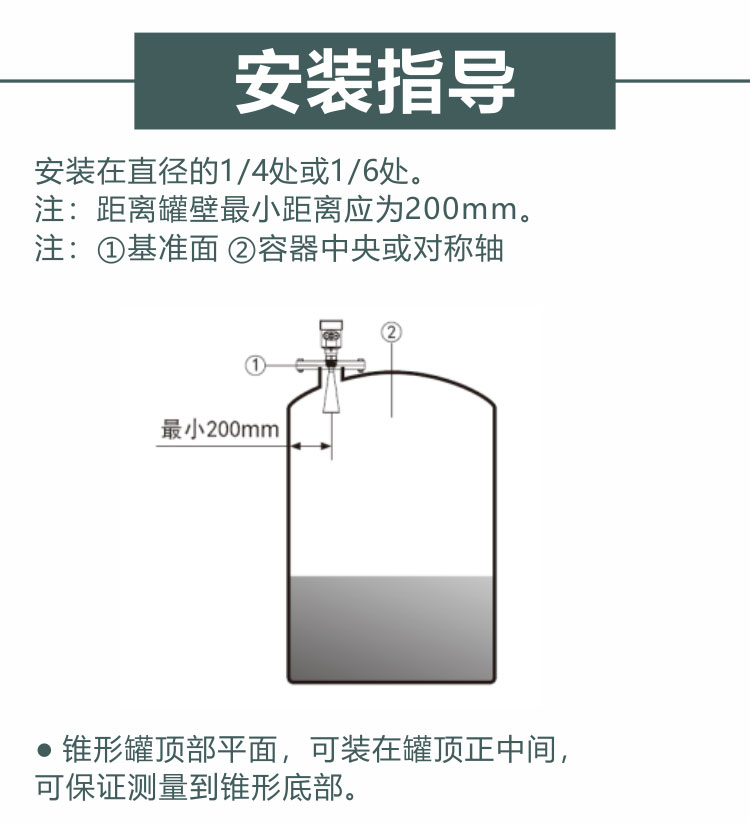

| 安装要求 | 避免安装在入料口上方或罐体正中央。推荐安装在距离罐壁1/4或1/6罐体直径处，并确保天线垂直于被测物料表面。 |

 **选型要点

1.  关注天线材质：这是决定仪表耐腐蚀性和耐温性的关键。

       PP（聚丙烯）：适用于-40~100℃的普通环境。

       PTFE（聚四氟乙烯）：俗称“塑料王”，耐温可达-40~200℃，*酸*碱等腐蚀性介质的**。

       PFA（全氟烷氧基树脂）：性能与PTFE类似，适用于对纯度要求**的工况。

2.  选择合适的工作频率：

       低频（约6GHz）：技术成熟，价格相对经济，适用于液位测量等简单工况。

       高频（约80GHz）：波束角更小（可小至3°），能量更集中，抗干扰能力*，测量固体粉料、颗粒料时表现更佳，精度也更高。

 安装与调试建议

   安装位置：仪表到罐壁的距离至少应为测量范围的1/10，以免罐壁挂料产生虚假回波。

   避免干扰：信号波束内应避开限位开关、温度传感器等障碍物。对于锥形罐，装在顶部正中间可以保*测量到底部。

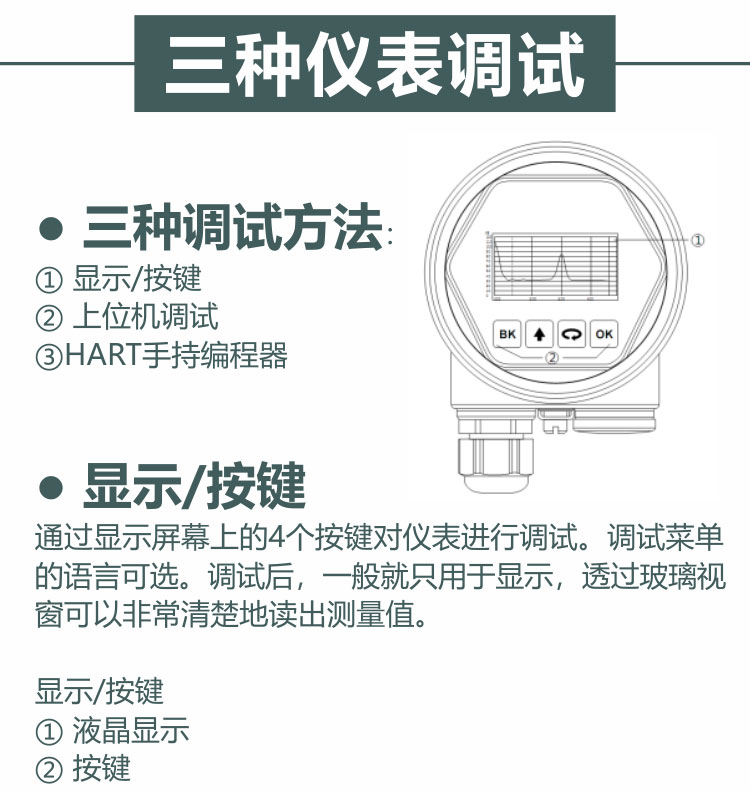

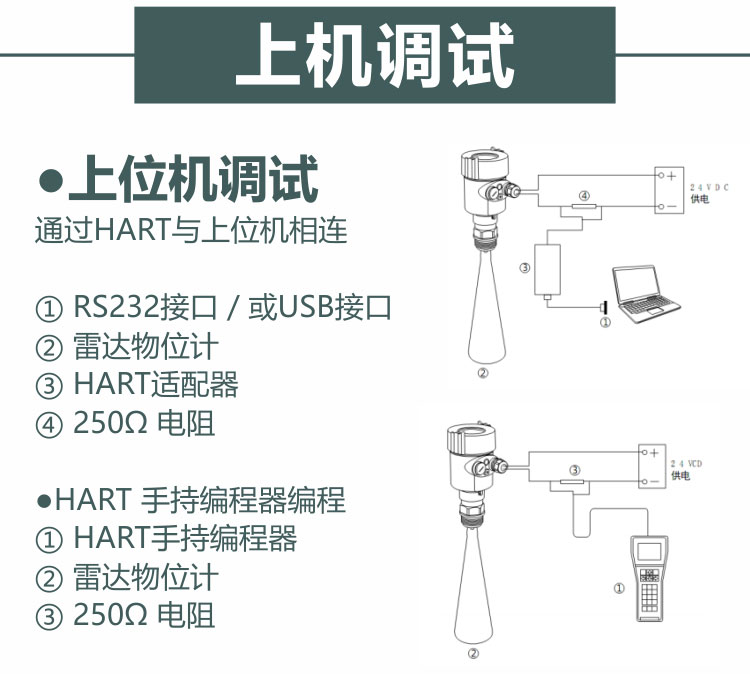

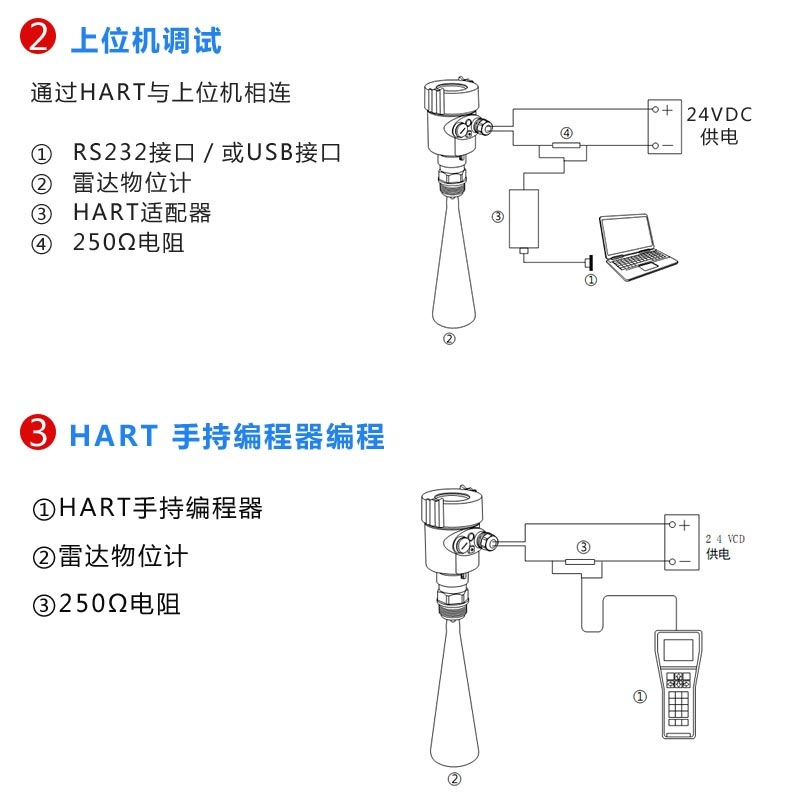

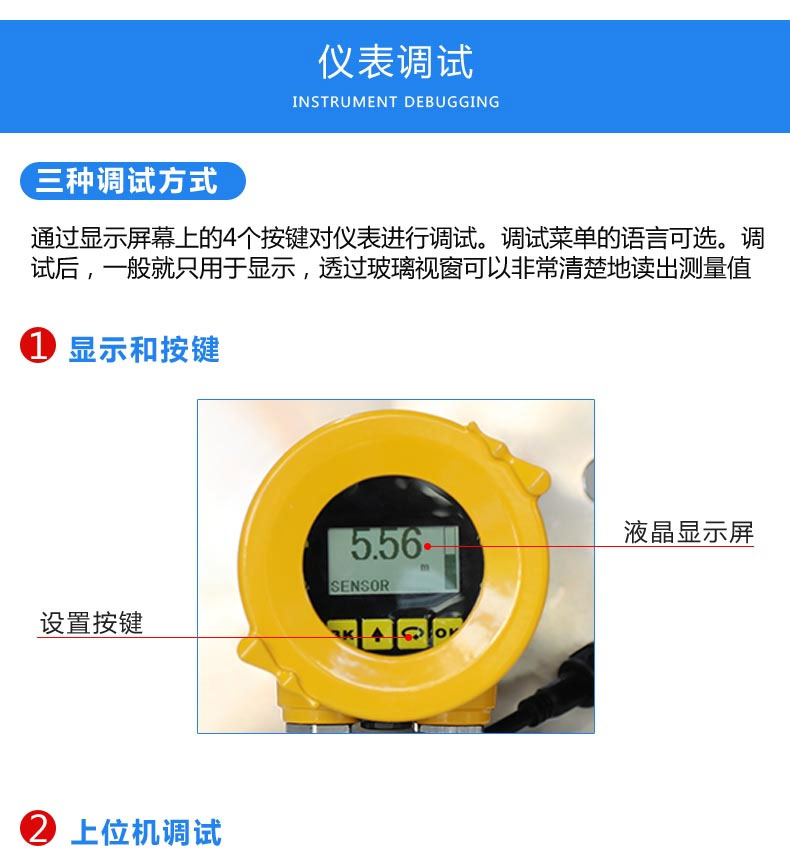

   调试要点：安装后，需正确输入空罐高度（E） 和满罐高度（F） 等参数以完成设定。对于有搅拌或复杂障碍物的工况，可进行虚假回波存储，帮助仪表过滤干扰信号。
