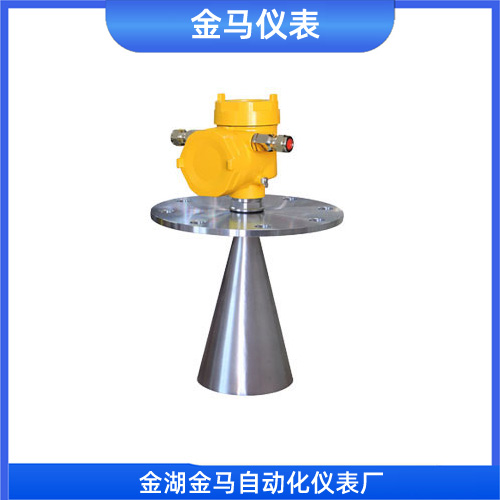

低频雷达液位计

一、 工作原理

低频雷达液位计基于时间飞行法（ToF） 进行测量。其**流程如下：

1.  发射：仪表天线向下发射6.3GHz左右的微波脉冲。

2.  反射：微波接触到被测介质表面后，部分能量被反射回来。

3.  接收：天线系统接收反射回波，并将其传输给电子线路。

4.  计算：电子模块计算发射到接收的时间差（Δt），由于电磁波以光速（c）传播，即可计算出距离（D）。物位（L）等于罐高（E）减去距离（D）。

    $$ L = E - D = E - \frac{c \times \Delta t}{2} $$

 二、 **特点与*势

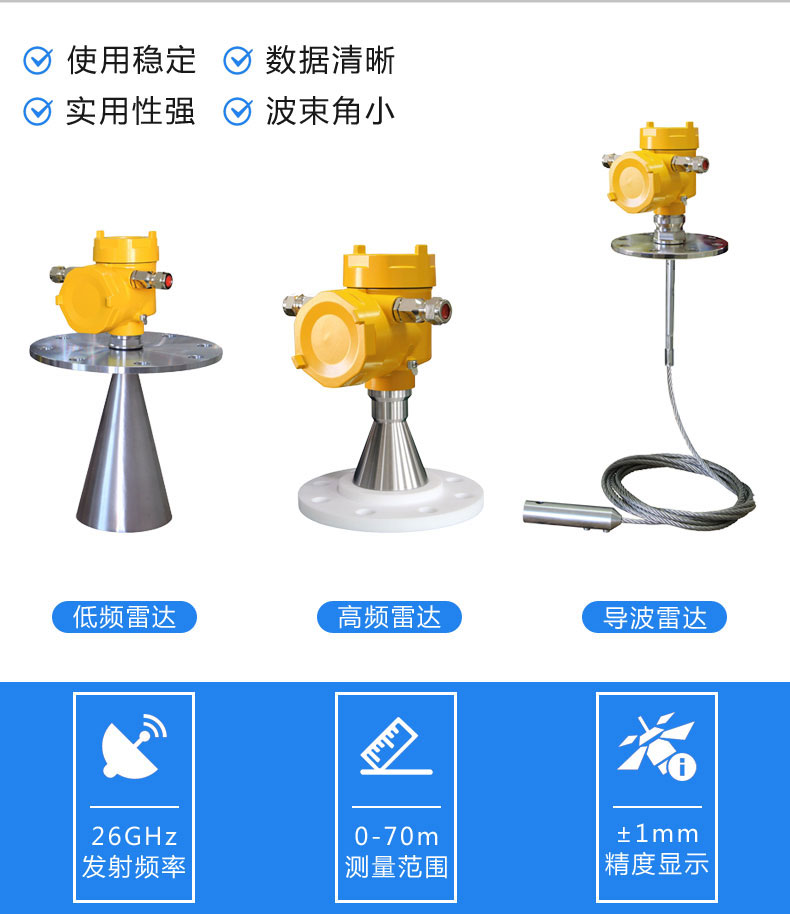

与高频雷达相比，低频雷达的主要*势在于恶劣工况的适应性，但精度和波束角方面相对较弱。

| 特性维度 | 特点描述 | 技术*势 |

| :--- | :--- | :--- |

| *穿透力 | 对粉尘、蒸汽、泡沫、结晶等干扰不敏感，能穿透较厚的粉尘层或蒸汽层。 | 在水泥厂灰库、矿山、化工反应釜等高频信号易衰减的场景表现稳定。 |

| 抗干扰* | 不受介质密度、粘度、温度、压力变化以及惰性气体、真空环境的影响。 | 在高温高压、有挥发性气体的环境中可靠性高，可替代差压、磁翻板等传统仪表。 |

| 非接触测量 | 天线尺寸小，不与介质直接接触，无磨损，无污染。 | 适用于腐蚀性、高粘度或易结晶的介质，维护成本低。 |

| 结构简单 | 电子线路和天线设计相对简单，成本**低于高频雷达。 | 经济实用，适合大范围的过程监控，而非高精度贸易结算。 |

 三、 典型技术参数

以市面上主流的6.3GHz低频雷达液位计为例，其关键技术规格如下：

| 参数项 | 典型指标 |

| :--- | :--- |

| 频率范围 | 约 6 GHz （常见6.3G或26GHz，但6G定义为低频） |

| 测量范围 | 0 ~ 20米 （部分特殊型号可达80米，但低频**建议用于短中量程）  |

| 测量精度 | ±10mm （高频可达±1mm，低频精度相对较低）  |

| 过程温度 | -40℃ ~ 250℃ （高温型可定制）  |

| 过程压力 | -0.1 ~ 4.0 MPa  |

| 介质要求 | 介电常数**需 > 1.8 （极低介电常数的介质如液化气，建议选用导波雷达）  |

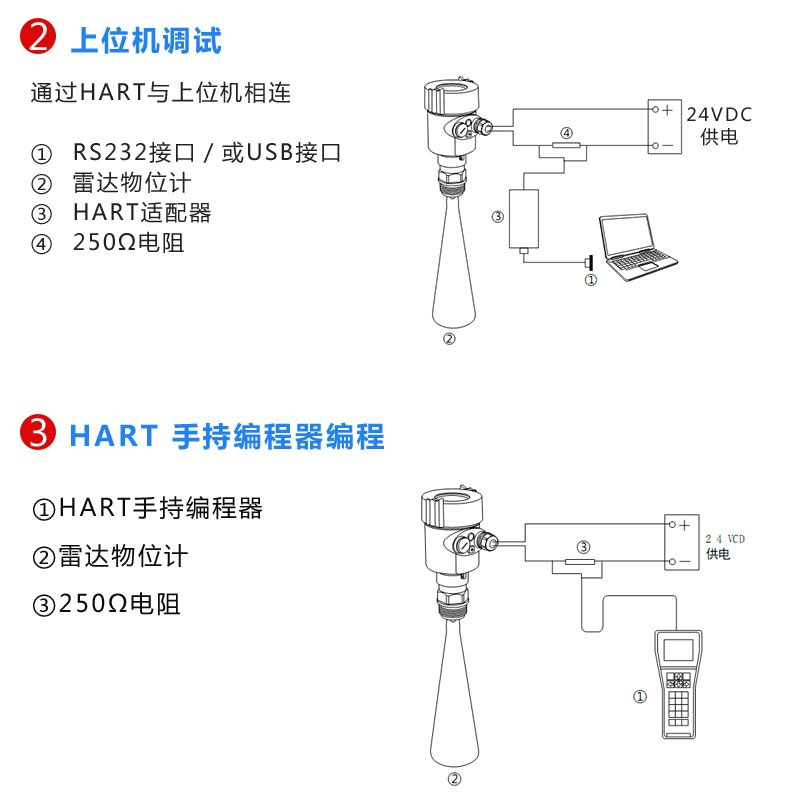

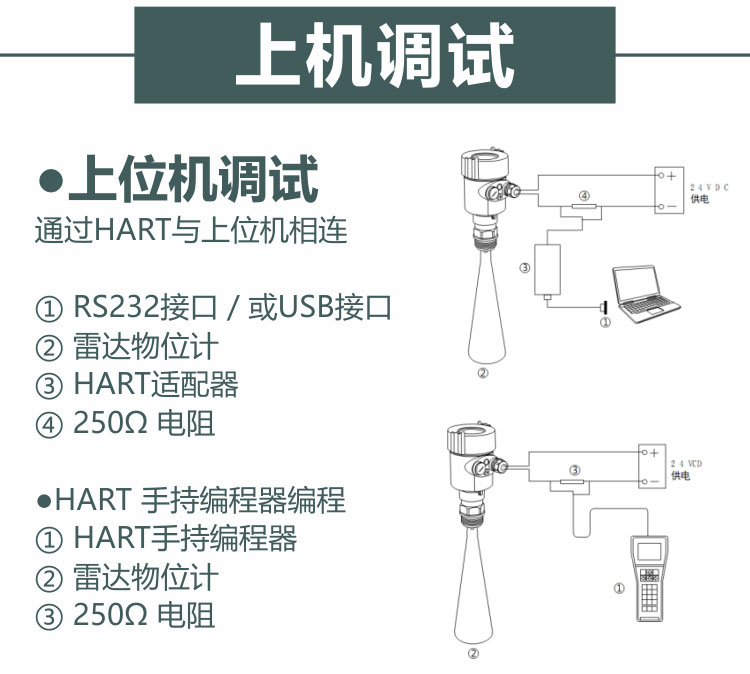

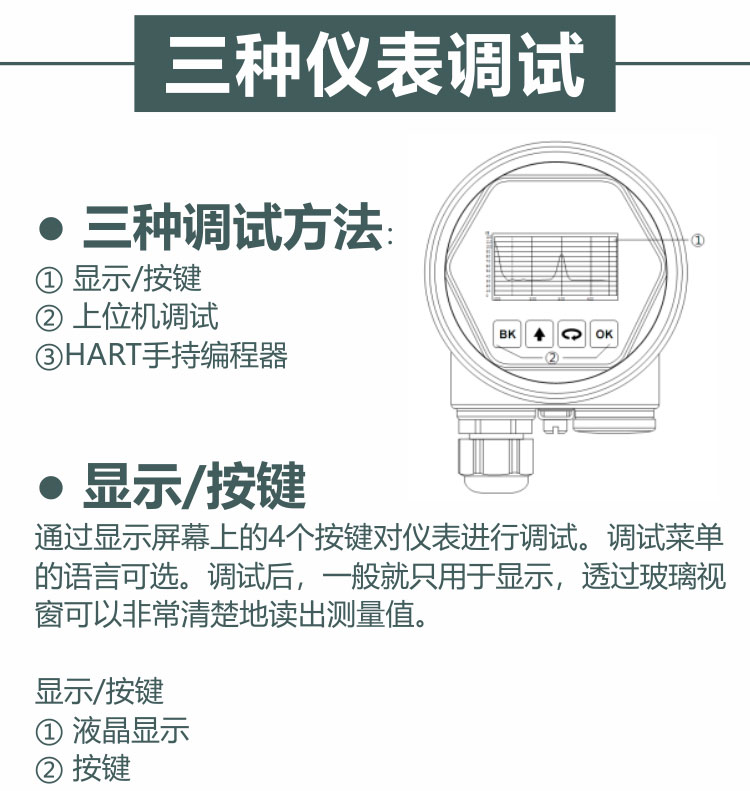

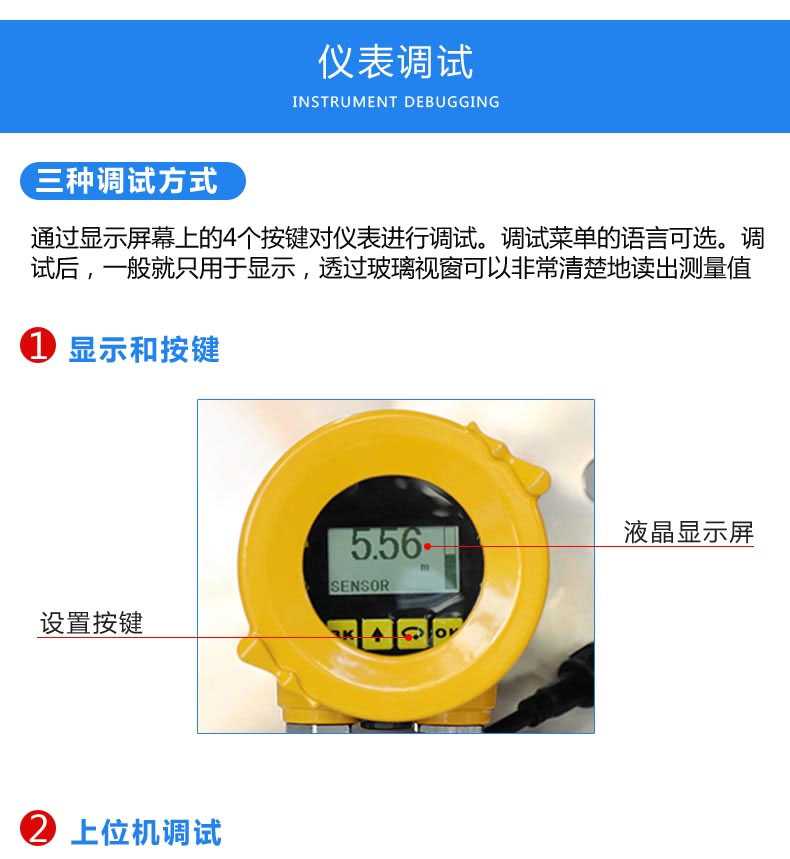

| 信号输出 | 4-20mA HART （两线制）  |

| **等级 | Exia IIC T6 Ga / Exd IIC T6 Gb （适用于易燃易爆场所）  |

 四、 应用场景与选型建议

适合选用低频雷达的场景：

- *粉尘环境：如水泥厂的熟料库、煤粉仓、矿山粉料仓。

- 大量蒸汽或泡沫：如污水处理厂的消化池、原液罐、反应釜。

- 高温高压工况：如电力行业的锅炉汽包、炼油厂的部分储罐。

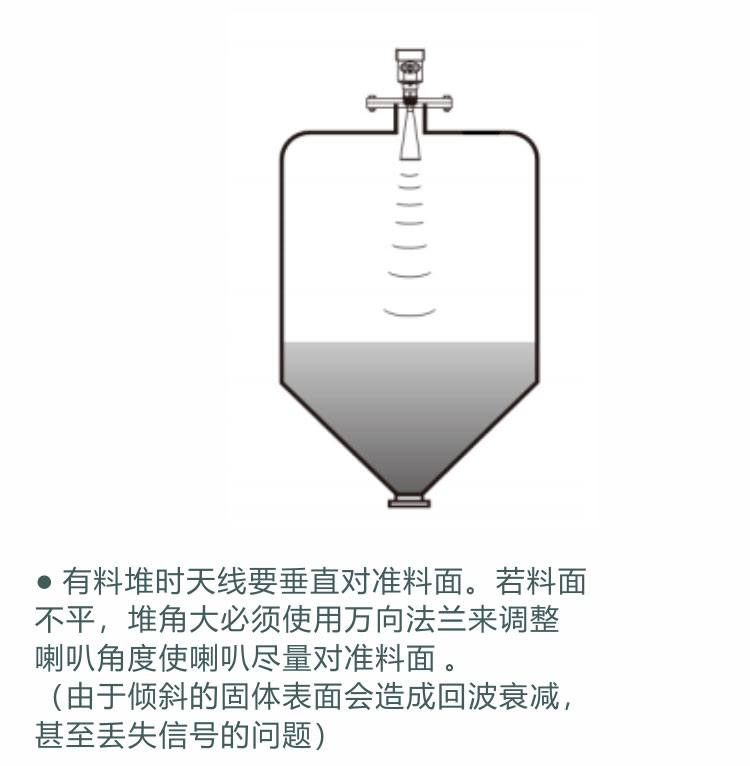

- 固体/块状物料：如采矿行业的矿石料位测量（低频波长更长，对固体表面反射更佳）。

需要注意的选型要点：

1.  介电常数：对于塑料、油类等低介电常数介质，建议选用导波雷达或高频雷达。

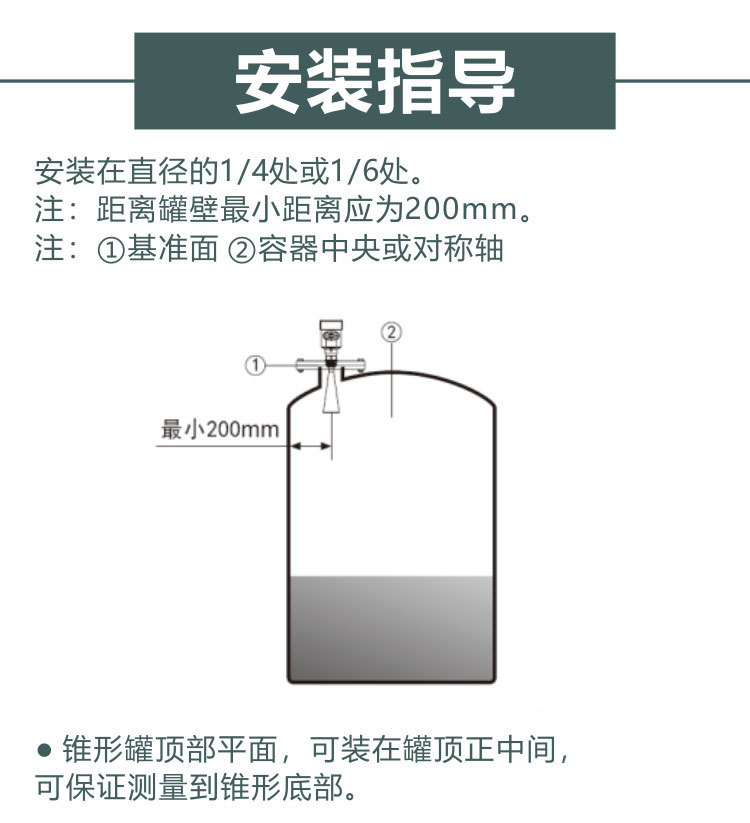

2.  安装位置：必须避开罐内的搅拌器、入料口、加热盘管等障碍物，避免产生虚假回波。**建议安装距离为罐直径的1/4或1/6处。

3.  天线材质：对于腐蚀性介质，需选用PTFE（聚四氟乙烯）或316L不锈钢材质的天线。
