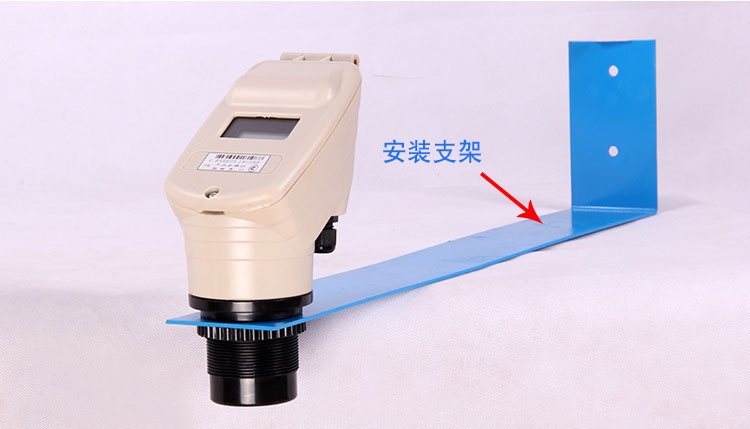

超声波液位计(型号：JM-UCS）基于声波反射原理实现非接触式液位测量，过程如下：
声波发射：传感器（换能器）向液面发射高频超声波（**为20kHz~200kHz）。
声波反射：超声波遇到液面后反射，形成回波信号。
时间差计算：传感器接收回波，通过测量发射与接收的时间差（Δt），结合声波在介质中的传播速度（v，约340m/s，受温度影响需补偿），利用公式 液位高度 = (v × Δt) / 2 计算液位。
本质：通过空气或气体介质传递声波，无需与液体直接接触，属于非接触式测量。
根据不同维度，超声波液位计可分为以下类型：
| 分类依据 | 类型 | 特点 |
|---|---|---|
| 安装方式 | 顶装式、侧装式、壁挂式 | 顶装式适用于敞口或密闭容器；侧装式适合狭窄空间；壁挂式用于明渠液位测量。 |
| 探头类型 | 平面探头、锥形探头、防腐探头 | 平面探头适用于普通液体；锥形探头增*反射信号；防腐探头（如PTFE涂层）适应酸碱介质。 |
| 功能特性 | 普通型、智能型、**型 | 智能型支持数据存储、远程通信；**型（Ex d/Ex ia）适用于易燃易爆环境。 |
| 测量介质 | 液体型、固体型 | 固体型（如粉尘、颗粒）需特殊算法处理散射回波。 |
| 参数 | 典型值 | 说明 |
|---|---|---|
| 测量精度 | ±0.25%FS（部分型号可达±0.1%FS） | FS为满量程，精度受温度、压力及介质特性影响。 |
| 测量范围 | 0.1m~50m（空气介质） | 量程与探头频率负相关（频率越低，量程越大）。 |
| 输出信号 | 4-20mA模拟信号、RS485/Modbus数字信号 | 支持与PLC、DCS系统集成，智能型可输出液位、温度等多参数。 |
| 工作环境 | 温度-40℃~80℃；压力≤10bar | 部分型号可耐受高温（如150℃）或高压（如30bar）。 |
| 防护等级 | IP65~IP68 | 防水防尘设计，适应户外或潮湿环境。 |
| 盲区 | 0.1m~0.5m（量程越小，盲区越小） | 盲区为传感器无法测量的区域，安装时需预留足够空间。 |
*点：
非接触测量：传感器与介质无接触，避免腐蚀、污染，维护成本低。
适用范围广：可测量液体、固体颗粒、粉末等，不受介质导电性、介电常数影响。
安装简便：无需容器开孔（顶装式），适合改造项目。
智能功能：支持温度补偿、故障自诊断、数据存储等。
局限性：
环境干扰敏感：蒸汽、粉尘、泡沫会衰减声波，导致测量误差或信号丢失。
液面要求高：液面剧烈波动、湍流或有障碍物时，回波信号不稳定。
温度影响：声波速度随温度变化，需实时温度补偿（精度要求高时）。
量程限制：空气介质下量程**≤50m，长距离测量需特殊设计。
超声波液位计对非接触测量需求的工业场景：
水处理：污水池、清水池、沉淀池的液位监测，抗污染能力*。
石油化工：储罐、缓冲罐的液位测量，避免介质腐蚀传感器。
食品饮料：配料罐、发酵罐的卫生级液位控制。
冶金矿业：矿浆池、料仓的固体颗粒/粉末液位测量。
农业灌溉：水库、水井、渠道的液位监测，适应户外环境。
总结：超声波液位计凭借非接触、易安装、维护成本低等*势，成为工业液位测量的常用选择，尤其适用于清洁液体、固体颗粒及复杂工况。其局限性主要集中在环境适应性和液面状态要求，需根据实际场景合理选型（如高温环境需选高温探头，泡沫介质需选抗泡沫算法型号）。
