电容式液位计

1. 工作原理

电容式液位计(JMBF-UYZ）是基于电容器原理 。它**将一根金属电极作为电容的一个极板，导电的金属容器壁（或另设的参考电极）作为另一个极板。当被测介质（液体或固体）介于这两者之间时，它们共同构成一个电容器 。

对于一个插入单介质（如空气）中的电容器，其电容量是固定的。但当液位上升，电极逐步被被测液体浸没时，由于液体和空气的介电常数（ε）不同，极板间的等效介电常数会发生变化，从而导致电容量发生改变 。具体来说：

- 计算公式：对于同轴圆柱形电容器，电容量与液位高度成线性正比关系 。液位越高，被测液体（高介电常数）取代空气（低介电常数）的部分越多，总的电容量就越大。

- 检测过程：电容检测部分测量这个电容变化量，并将其线性转换为**的工业信号（如4-20mA电流、RS485通讯等），从而实现对液位的实时监测 。

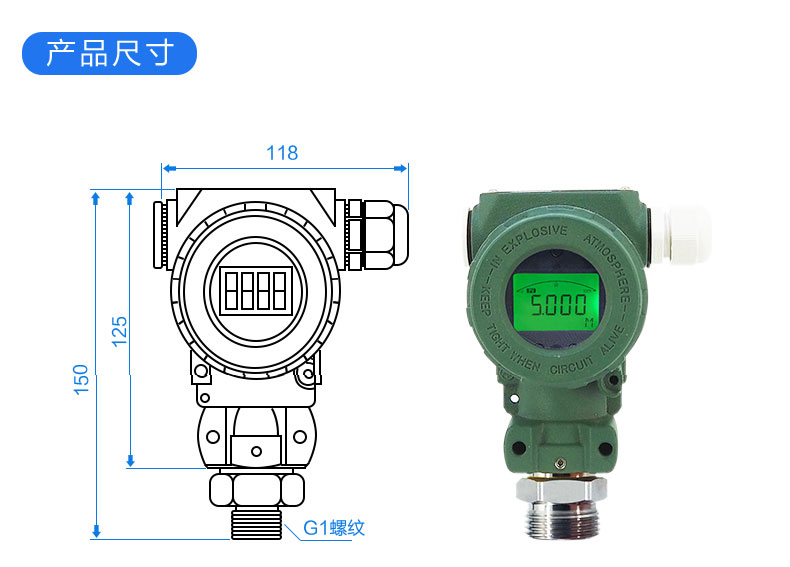

 2. 结构与组成

电容式液位计主要由两大部分组成 ：

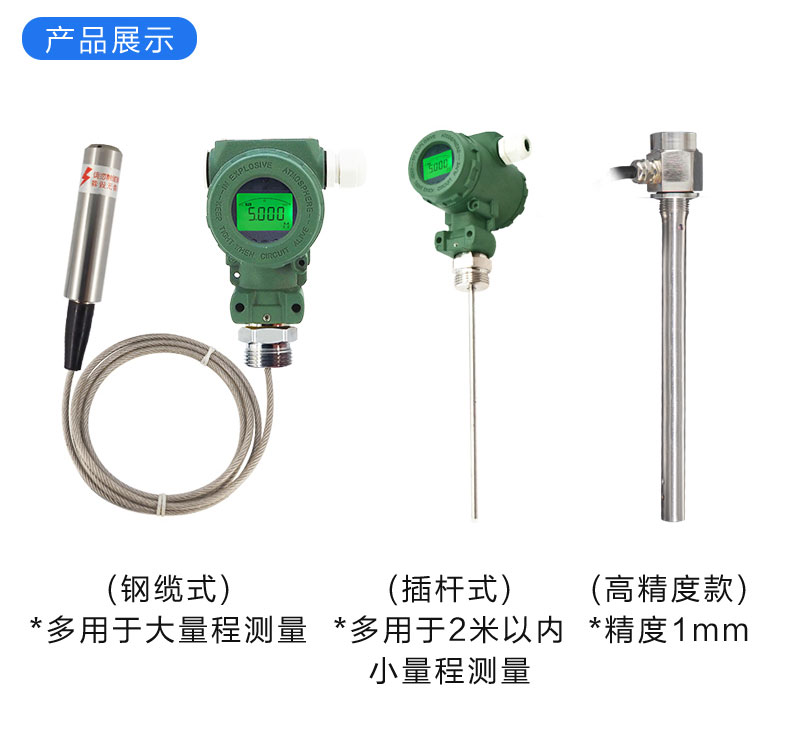

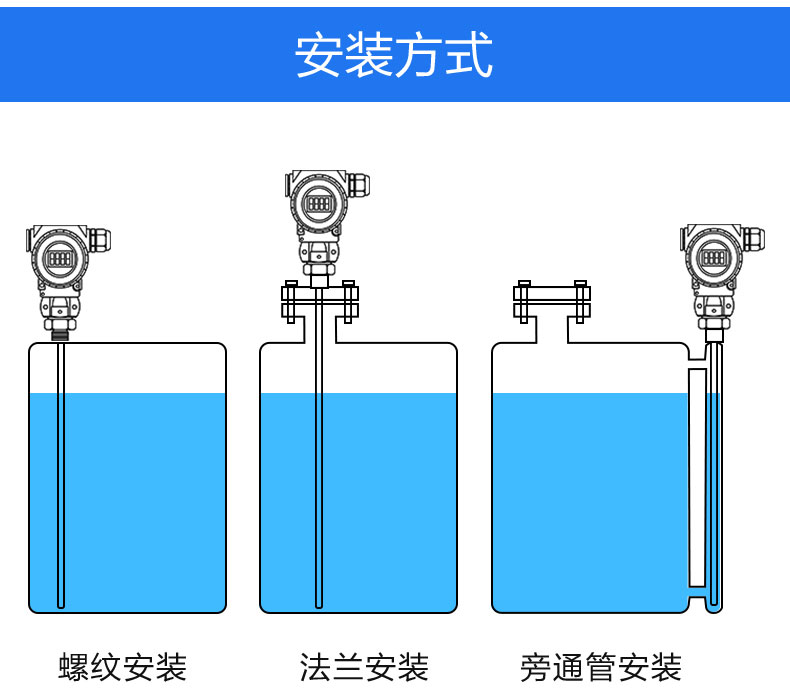

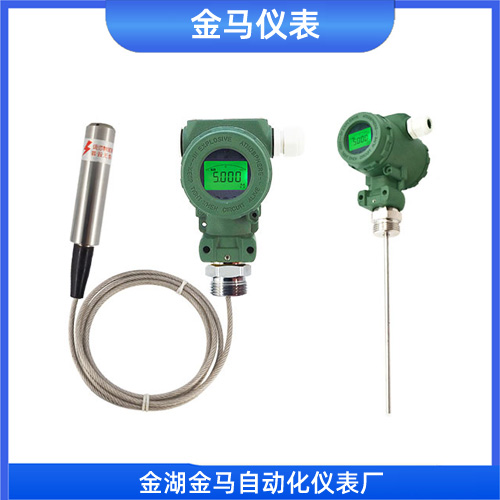

- 传感器（探极）部分：这是插入被测介质中的部分。常见形式有杆式（适用于较浅容器，*长5米）和缆式（适用于深井，*长可达25米**200米）。其材质根据耐腐蚀需求，常采用不锈钢316L、并在外部包裹PTFE（聚四氟乙烯）、PFA等耐腐蚀塑料 。

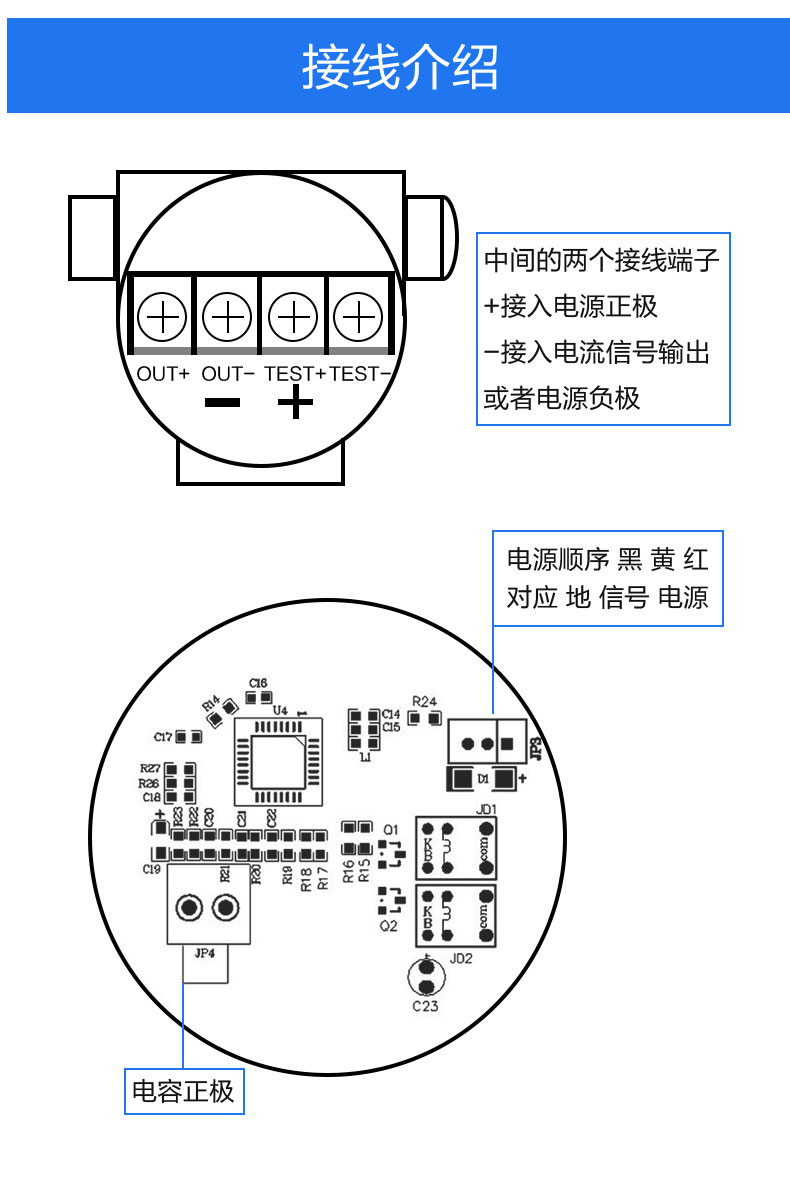

- 电容检测与变送部分：**安装在传感器顶部的电子仓内。它负责处理电容信号，进行温度补偿和线性校正，并输出**电信号。具备现场显示、按键调试以及HART、Modbus等通讯协议功能 。

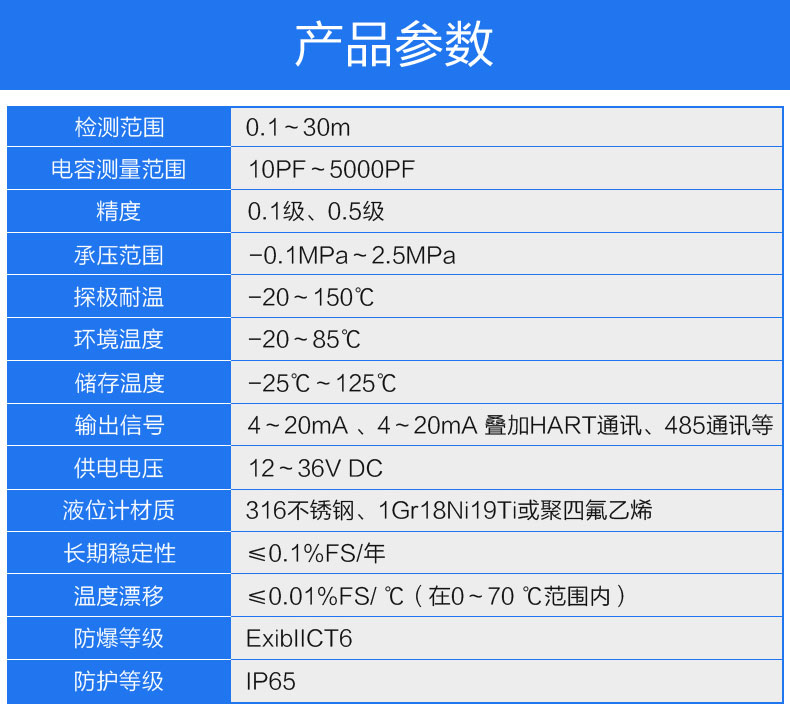

 3. 技术参数概览

- 测量范围：0~0.2米 至 0~200米（缆式探头）

- 测量精度：±0.5%FS

- 介质温度：-50℃ ~ +250℃

- 工作压力：-0.1MPa ~ 32MPa

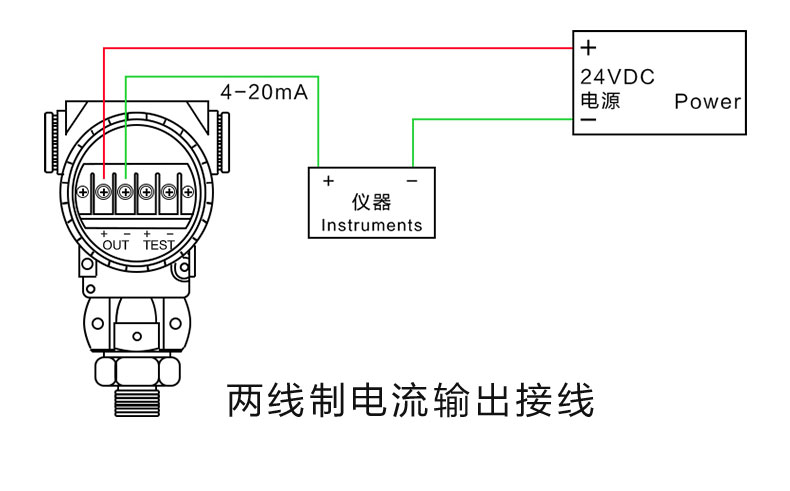

- 输出信号：4-20mA（两线制）、HART、RS485/Modbus、0-5V等

- 探头材质：316L不锈钢、PTFE、PFA、陶瓷等
