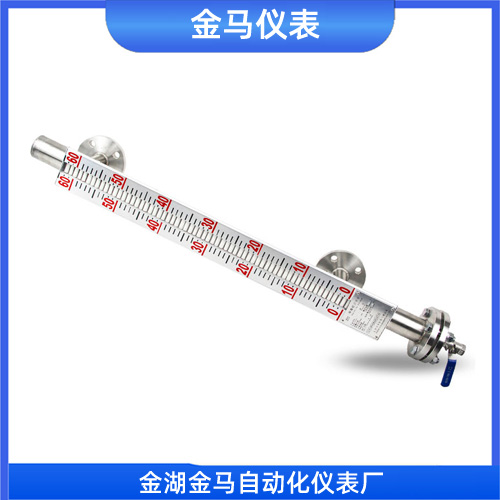

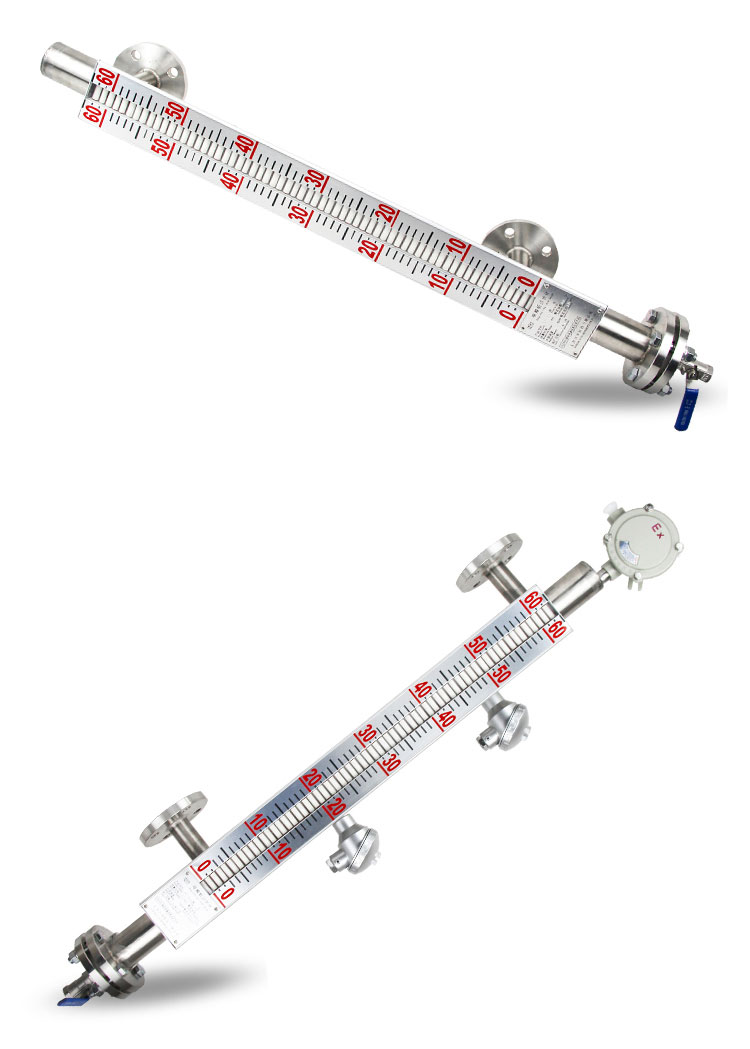

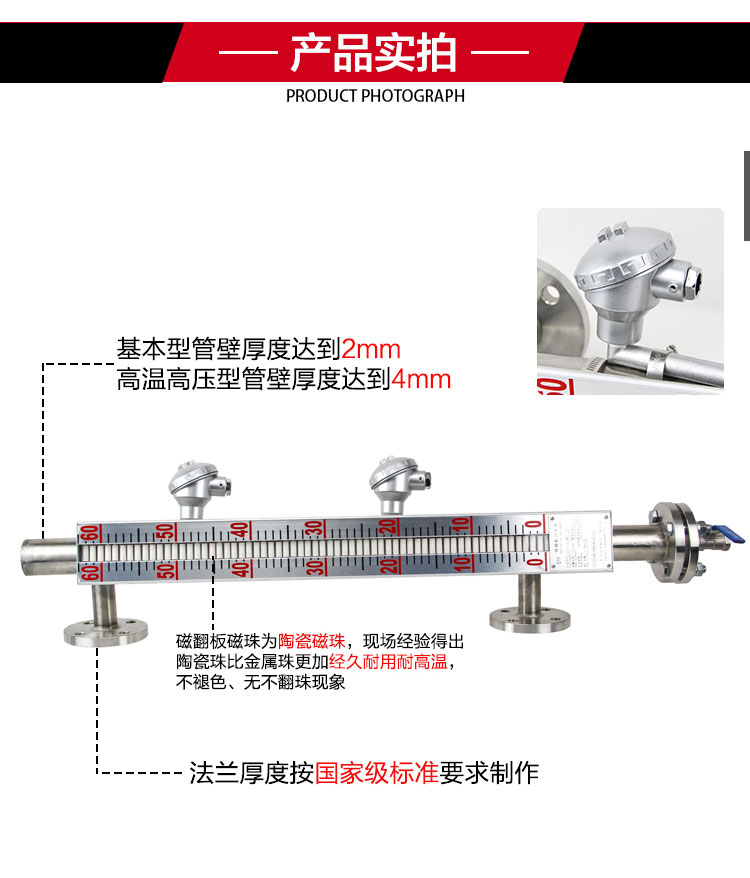

侧装式磁翻板液位计

一、工作原理

侧装式磁翻板液位计基于连通器原理和磁耦合原理工作：

1.  连通器：液位计的主体测量管通过法兰与容器侧壁连接，形成连通器，因此测量管内的液位高度与容器内的液位高度完全一致。

2.  浮子驱动：测量管内有一个内含**磁钢的浮子。根据阿基米德定律，浮子随被测液位的升降而上下浮动。

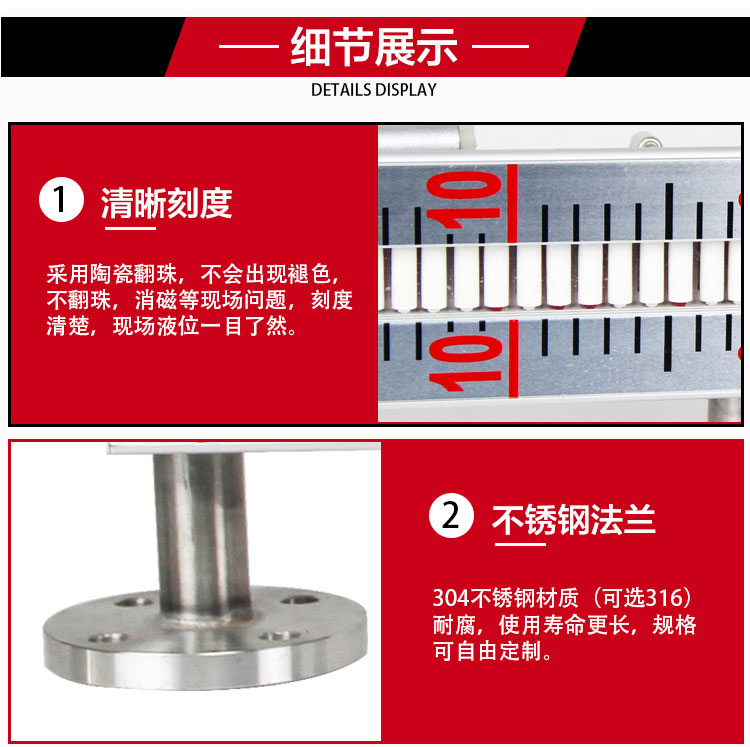

3.  磁耦合翻转：测量管外部装有带磁性翻柱（翻片）的指示器。浮子内的磁钢通过磁场耦合，驱动外部翻柱翻转。翻柱**设计为两面不同的颜色（如红色和白色），当液位上升时，翻柱由白转红；液位下降时，由红转白。红白交界处的刻度即为实际液位高度。

 二、主要特点

*点：

-   显示直观，无需电源：双色翻柱显示醒目，可视距离远，且指示功能完全依靠物理原理，无需外加电源，在停电或断电情况下依然可靠。

-   安全密封性*：测量介质在测量管内，与外部指示器完全隔离，无泄漏。这特别适用于易燃、易爆、有毒、有腐蚀性的介质。

-   适应范围广：通过选择不同的材质（如不锈钢、衬四氟、PVC等），可以适应高温、高压、*腐蚀、高粘度等多种复杂工况。

-   结构简单，维护量小：无复杂的机械传动部件，运行稳定可靠，日常维护工作量很小。

-   功能扩展性*：可方便地加装液位变送器（实现远传4-20mA信号）或液位开关（实现高低位报警），与PLC/DCS系统连接。

局限性：

-   测量精度有限：常规精度一般为±10mm，对于需要**精度的计量场合可能不适用。

-   易受磁性干扰：外部*磁场可能会干扰内部的磁耦合，导致指示不准。安装时需远离大型导磁体。

-   介质要求：不适用于粘度特别大、易凝固或含有较多固体杂质的介质，否则可能导致浮子卡阻。

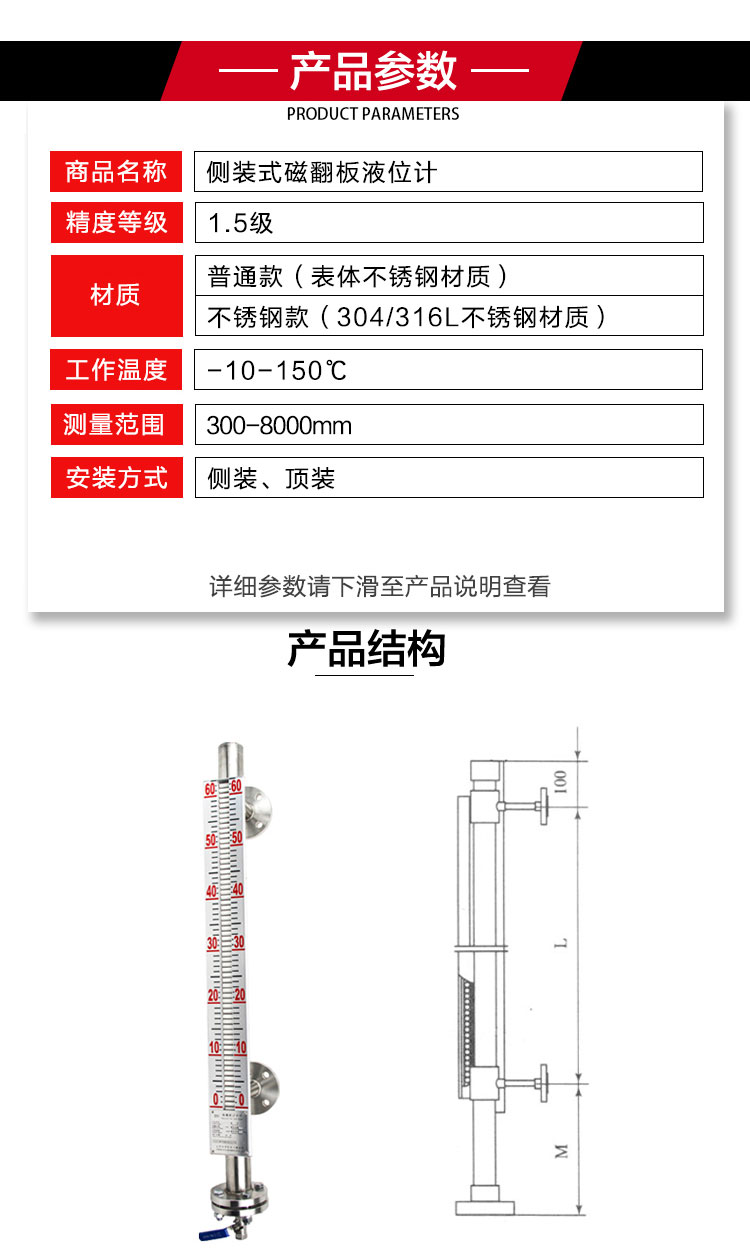

 三、主要技术参数

侧装式磁翻板液位计的参数因**和型号而异，以下为常见的通用技术规格参考：

| 参数项目 | 典型范围/值 |

| :--- | :--- |

| 测量范围 | 0.3 ~ 15米，*长可达20米以上（可分段制作） |

| 测量精度 | ±10mm  |

| 介质密度 | ≥ 0.45 g/cm³ （密度过低浮力不足） |

| 介质温度 | -40℃ ~ +450℃ （视材质和结构而定） |

| 工作压力 | 常压 ~ 42MPa （*高可达32MPa以上） |

| 材质选项 | 304、316L不锈钢；衬PTFE（聚四氟乙烯）；PVC、PP等工程塑料 |

| 连接法兰 | DN20、DN25、DN50等，**有HG、GB、ANSI可选 |

| 介质粘度 | ≤ 0.02 Pa·S  |

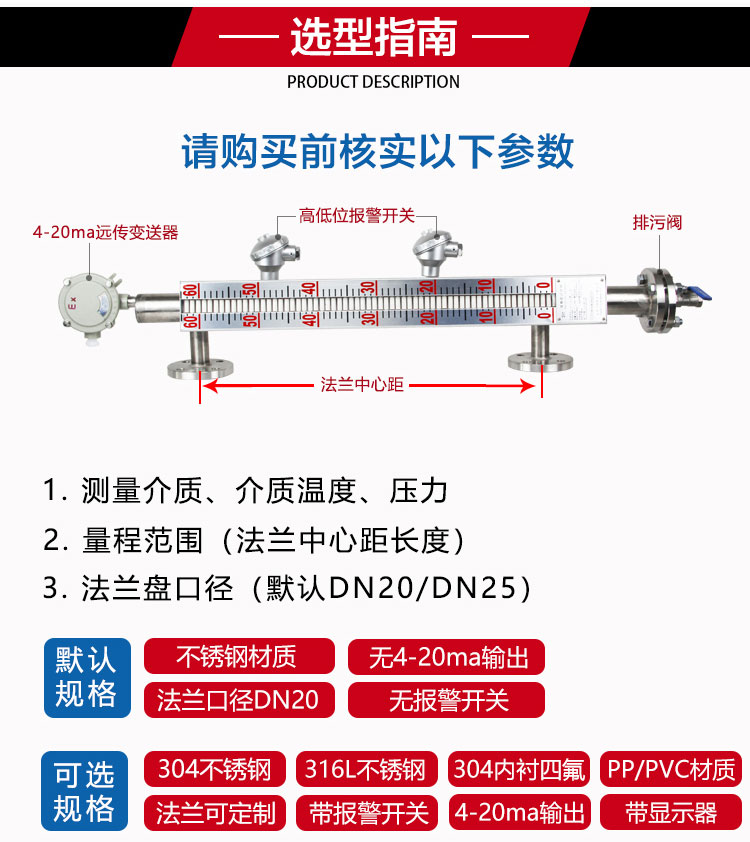

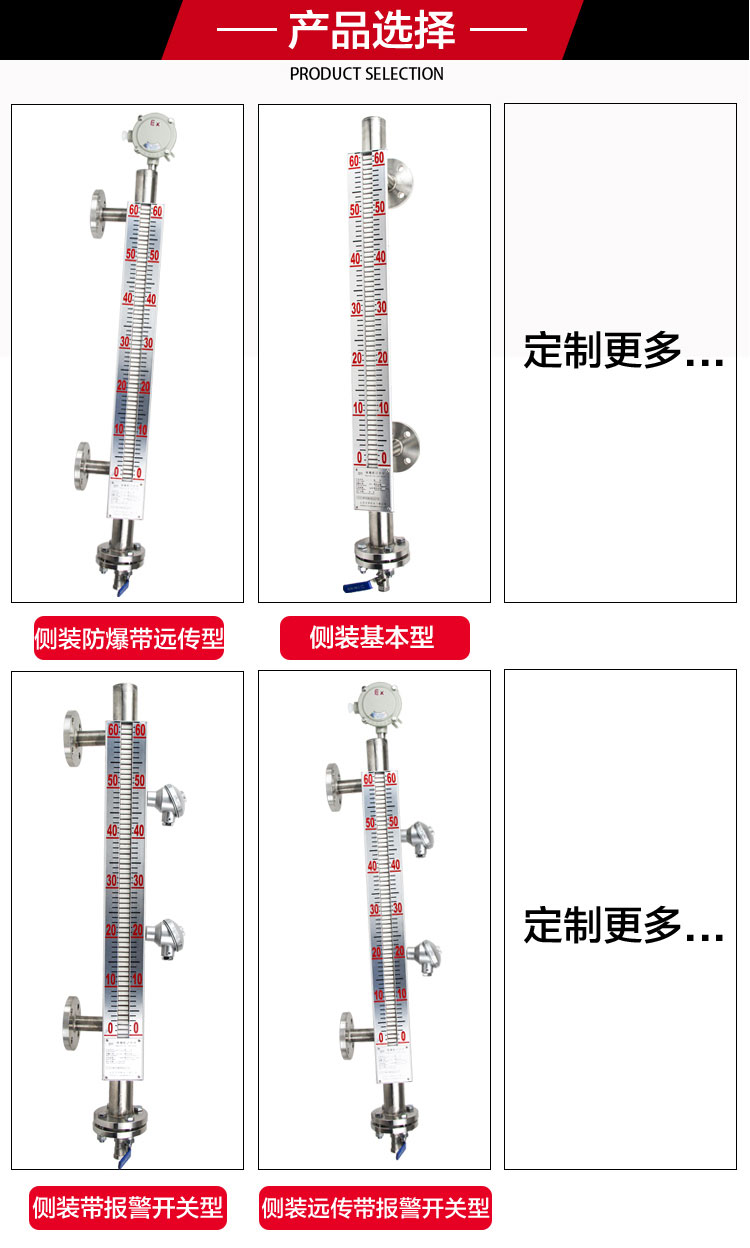

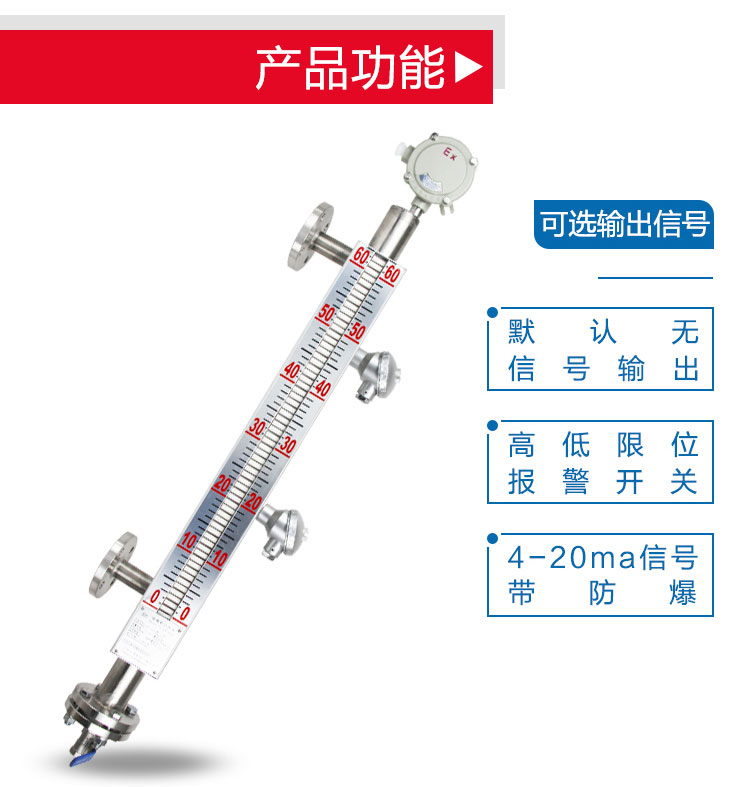

 四、扩展功能（远传与报警）

除了基本型就地显示外，侧装式磁翻板液位计**可以选配以下模块：

1.  液位远传变送器

    -   原理：在测量管旁加装一个干簧管电阻式或磁致伸缩式传感器。浮子移动时，改变传感器内的电阻值或脉冲时间，通过变送器模块转换成4-20mA**直流信号输出。

    -   用途：将液位信号实时传输至控制室，实现远程监控、数据记录和自动调节。

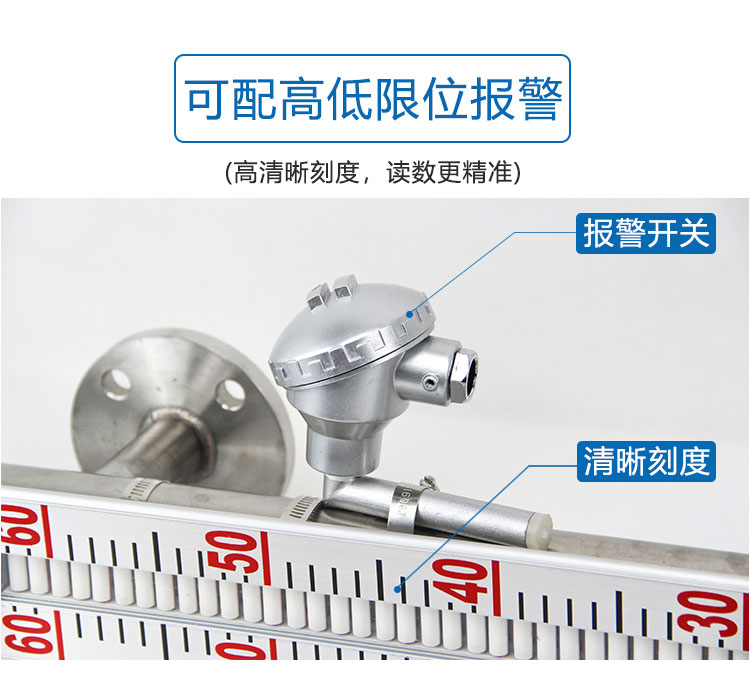

2.  液位控制开关（报警器）

    -   原理：在测量管外侧的设定位置卡装磁簧开关。当浮子到达该位置时，磁场驱动开关动作，接通或断开电路。

    -   用途：实现高、低液位的声光报警或联锁控制（如自动启泵、关阀）。

 五、安装与维护要点

安装注意事项：

1.  垂直安装：液位计必须保*垂直度，倾斜角一般不超过3°，否则会影响浮子上下运动的顺畅性。

2.  避开干扰：安装位置应远离容器物料进出口，避免液面剧烈波动影响测量精度。同时，周围需避开*磁场和大型铁磁物质。

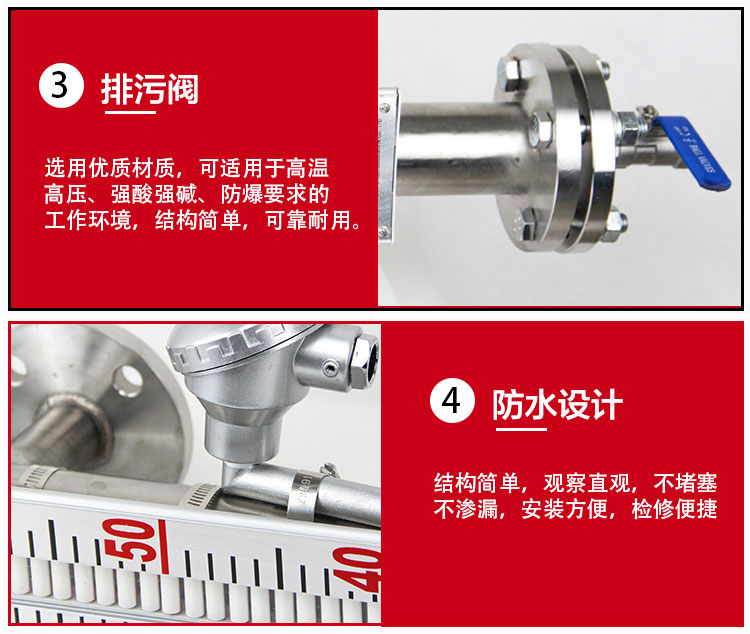

3.  加装阀门：建议在液位计与容器连接的上、下法兰之间加装截止阀，以便在液位计检修或清洗时能切断物料。

4.  浮子安装：打开下端法兰盖放入浮子时，务必注意浮子的方向（**重端带磁性的一端朝上），装反会导致指示错误。

5.  初值校正：投入运行前，需用配套的磁钢将指示器上的翻柱从零位到满位引导一遍，使零位以下显示一种颜色（如红色），零位以上显示另一种颜色（如白色）。
