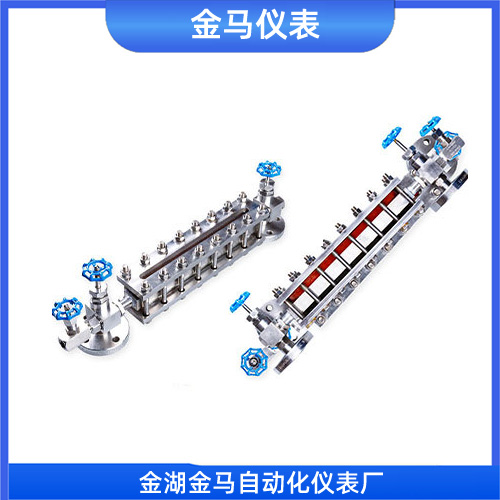

玻璃板液位计

玻璃板液位计是一种利用连通器原理，通过高*度玻璃板直接、直观地显示容器内部液位高度的现场仪表。它*大的特点是结构简单、读数可靠、经久耐用，并且自带防泄漏的安全保护功能，因此被**用于化工、石油、电力等行业的罐、塔、槽等设备上。

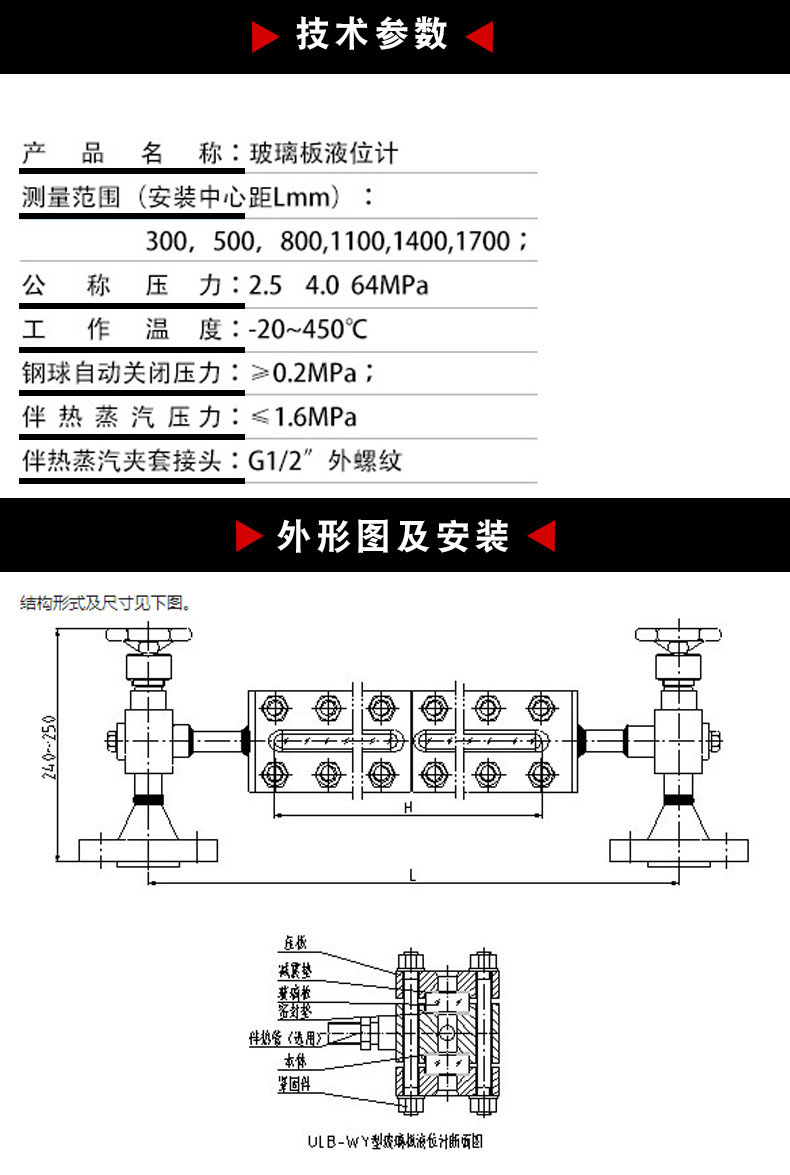

| 项目 | 描述 |

| :--- | :--- |

| **原理 | 基于连通器原理，仪表与容器构成连通器，内部液面高度一致，透过玻璃板直接读取液位。 |

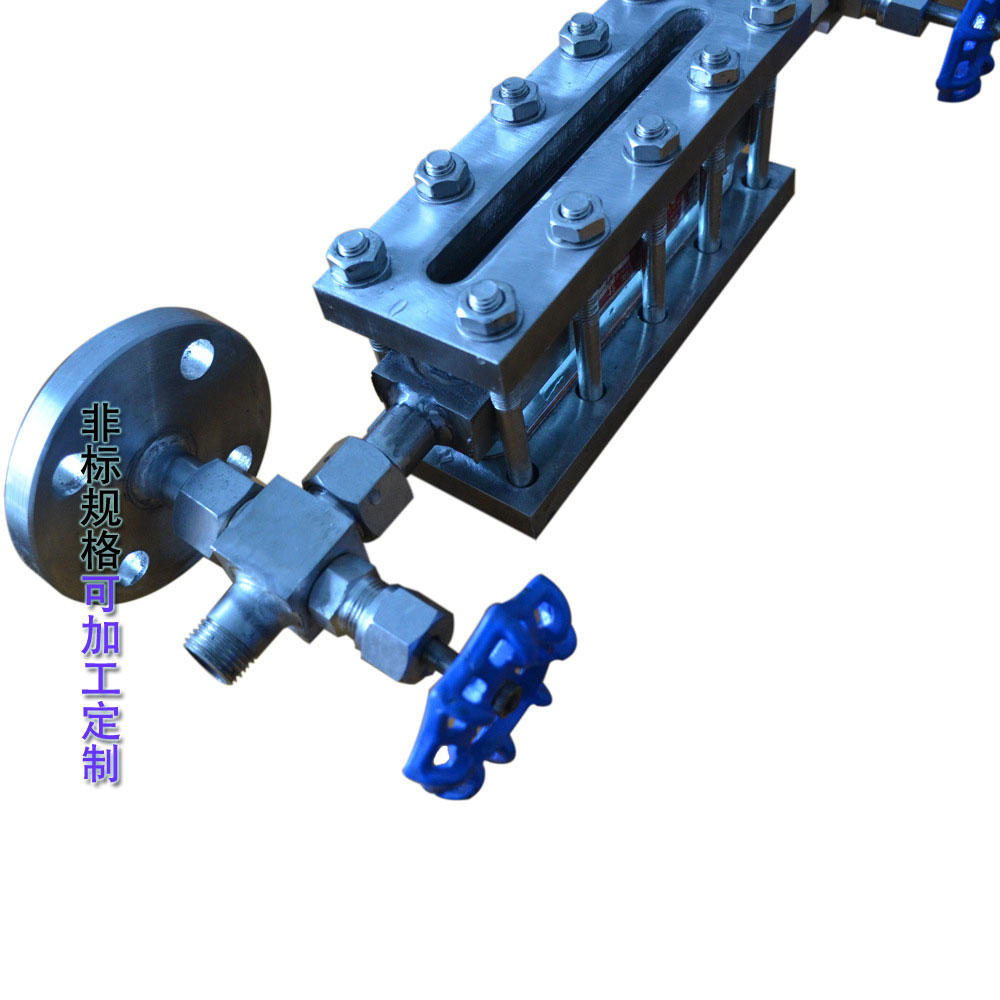

| 关键结构 | 由主体、上下阀门、玻璃板及连接法兰组成。上下阀门内藏有安全钢球，当玻璃意外破裂时，钢球能在容器内压力的作用下自动密封通道，防止介质大量外泄。 |

| 压力范围 | 常规产品*高工作压力可达 4.0 MPa，部分型号可做到 6.4 MPa 甚至更高。 |

| 温度范围 | 常规使用温度为 -20℃ ~ +200℃，部分高温型号可达 380℃。 |

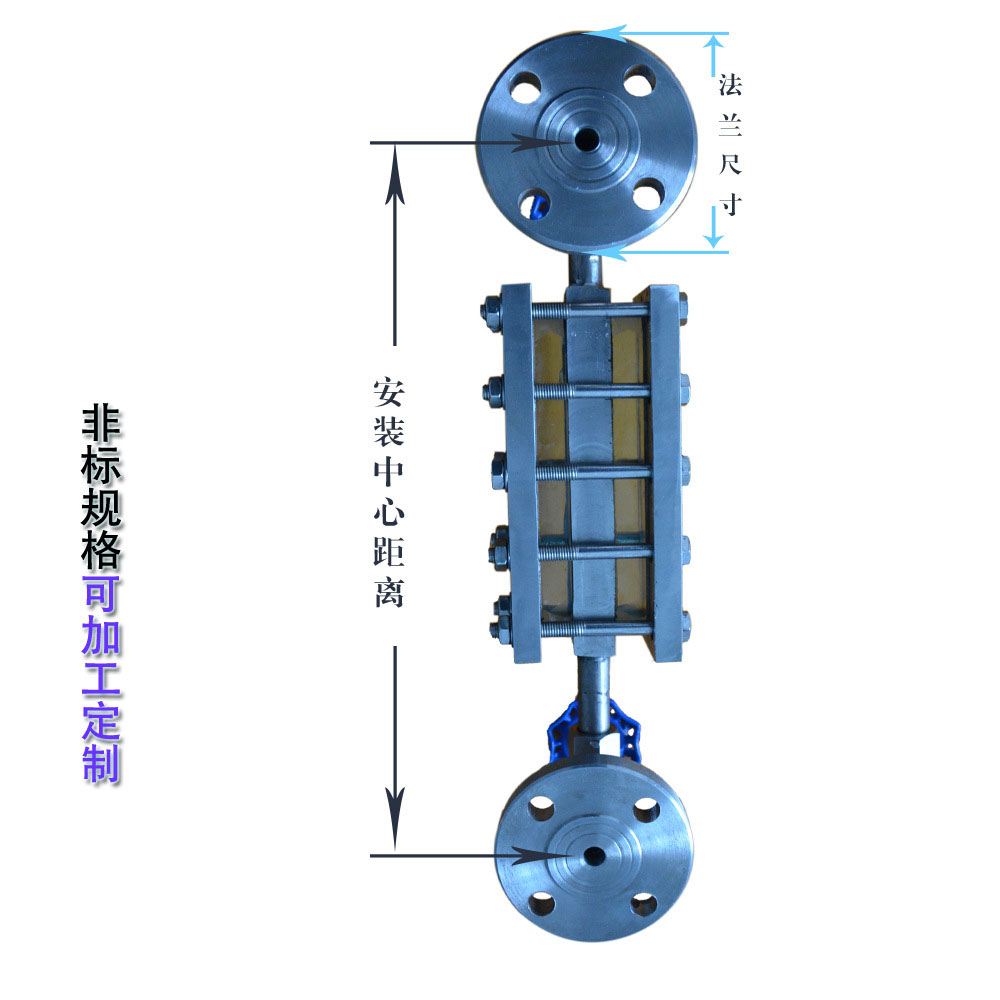

| 测量范围 | 常见的安装中心距（测量范围）有 300、500、800、1100、1400、1700mm 等，可以通过多段玻璃板拼接实现更长量程（如3-4米）。 |

| 主体材质 | **为碳钢或不锈钢，以适应不同介质的腐蚀性要求。 |

| 可选功能 | 可选配蒸汽伴热夹套（用于易结晶或高粘度介质）、防霜装置（用于低温介质）和照明装置（用于光线不佳的场合）。 |

深入了解与选型要点

1.  主要类型与选择

    根据观察方式和应用场景，主要分为以下几种，你可以根据介质和现场条件来选择：

       透光式：光线从一侧透过玻璃，适合观察无色透明、清洁的液体，在光线*的场所使用效果*佳。

       反射式：利用光线在液体与玻璃界面的反射原理，使有液体的部分看起来更暗或呈现不同颜色（如双色液位计），适合观察有色泽的液体。

       带夹套式：在主体外部增加蒸汽或循环水夹套，用于防止介质因低温结晶或高粘稠而影响观察。

       防霜式：带有特殊结构，防止低温介质导致玻璃外表结霜，影响读数。

2.  ***势与局限

       *势：无需电源，本质安全，特别适合**场合；读数非常直接，可靠性高，即使长时间使用也不易失效。

       局限：不适用于粘稠、易结晶或深色的介质，因为这会污染玻璃、遮挡视线，导致无法读数。同时，由于玻璃本身是易碎件，尽管有保护设计，仍需小心避免外力冲击。

3.  使用注意事项

       投用要缓慢：在打开上下阀门引入介质时，一定要缓慢操作。如果开得太快，容器内的高压介质急速涌入，可能会推动阀门内的安全钢球误动作，堵住通道，导致液位计无法正常工作。

       留意自封压力：为了保*安全钢球在意外时能可靠密封，容器内的介质压力**需要大于0.2 MPa。

       关注介质兼容性：由于主体和内部构件多为碳钢或不锈钢，以及特定的密封材料，
