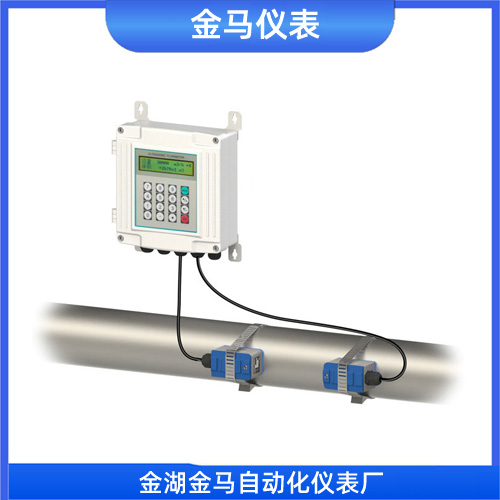

外夹式超声波流量计

外夹式超声波流量计主要基于两种物理原理工作，以适应不同的流体条件：

- 时差法：这是*主流的工作原理。流量计的两个传感器（一个在上游，一个在下游）交替发射和接收超声波脉冲。由于流体的流动，顺流而下的超声波传播速度更快，时间更短；逆流而上的则相反。通过精确测量这个时间差（可达皮秒级），并结合管道的几何参数，即可计算出流体的流速和流量。

  - 适用场景：相对清洁、含有少量或没有气泡、颗粒的单相流体，如自来水、油品、化学品等。

- 多普勒效应法：传感器向流体中发射一束连续的超声波。当声波遇到流体中的悬浮颗粒、气泡或涡流时，会被反射回来。由于这些扰动物体在运动，反射波的频率会发生改变（即多普勒频移）。频率的变化量与流体的流速成正比，通过测量频移即可算出流量。

  - 适用场景：含有一定量杂质或气泡的“脏”流体，如污水、矿浆、泥浆等。

许多**的工业级流量计会同时集成这两种原理，或采用复杂的数字信号处理技术（如自适应增益控制、数字相位锁定环路），以在复杂工况下实现稳定和高精度的测量。

 ***势与局限性

了解其*缺点，是判断它是否适合你应用的关键。

 ***势

1.  无损安装，无需停工：*大的*势是无需切割管道或停止工艺流程即可完成安装，特别适合连续生产、无法停机的场合，以及老旧管线的改造项目。

2.  无压力损失，零泄漏风险：传感器夹在管道外部，没有部件伸入流道，因此不会造成任何压力损失，也彻底避免了因开孔而可能产生的介质泄漏风险，用于高危、腐蚀性或毒性介质时尤其安全。

3.  适用范围广：

    - 管径：可适用于从DN15到DN6000甚至更大的各种管道尺寸。

    - 管材：可以测量碳钢、不锈钢、铸铁、PVC、玻璃钢等多种材质。

    - 流体：能测量液体、气体、蒸汽，甚至双向流。

4.  便携性*：有便携式型号，可以像“万用表”一样带到不同现场，对多条管线进行临时检测、 leak 排查或能源审计，一机多用，非常灵活。

 局限性与挑战

1.  测量精度受外部因素影响：相比需要与介质直接接触的插入式或管段式流量计，外夹式的精度略低。其精度容易受到管道内壁结垢、管道材质不均、安装点的振动、流体中的气泡或杂质等因素的干扰。高精度型号（如±0.5%）**需要复杂的信号处理和校准。

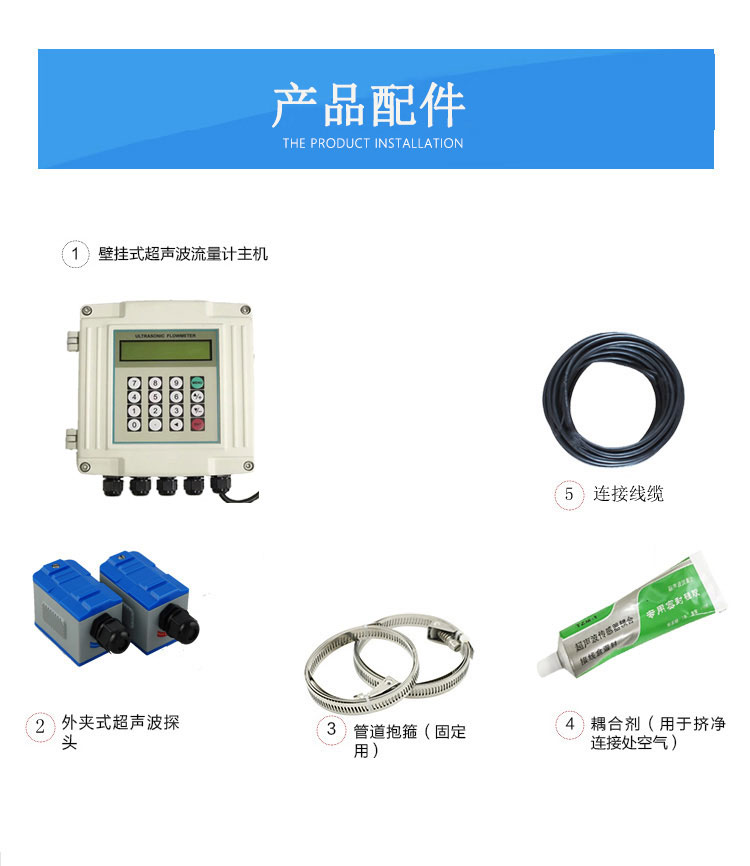

2.  对安装要求较高：为了保*信号质量，传感器安装位置的管道表面**需要打磨光滑并均匀涂抹耦合剂，以排除空气。同时，上下游需要足够的直管段，以保*流体处于稳定流态。

3.  不适用于所有流体：对于**粘度的流体或非常清洁且无扰动的单相气体，超声波信号可能难以有效穿透或产生足够*的反射信号，导致测量困难。

 主要类型与选型要点

外夹式超声波流量计有多种分类方式，根据你的应用需求选择合适的型号至关重要。

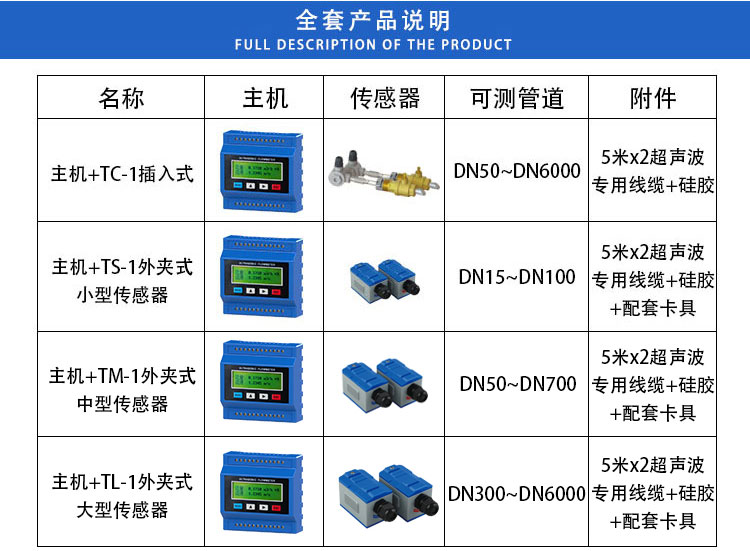

按功能形式分类：

- 固定式：传感器**安装在固定测点，用于连续监测和过程控制。**具有更高的防护等级和丰富的输出接口（如4-20mA， Modbus， HART）。

- 便携式：传感器和主机集成在一起，便于携带。主要用于临时测量、管网平衡测试、泄露排查、以及验*其他在线仪表的准确性。

按应用领域分类：

- 通用型：适用于水、废水、一般的工业液体。

- **型：适用于石油、化工等有爆炸性气体或粉尘的危险环境。

- 高温型：配备特殊导波装置（如WaveInjector®），可用于测量高达630°C的高温蒸汽或热媒。

- 气体专用型：***化用于天然气、压缩空气、氮气等气体的测量。

选购时，你可以参考以下关键决策因素：

| 决策因素 | 具体考量 | 选型建议 |

| :--- | :--- | :--- |

| 被测介质 | 液体、气体还是蒸汽？是否清洁？ | 清洁流体选时差法；含杂质/气泡的液体选多普勒法；气体/蒸汽需选专用型 。 |

| 管道条件 | 材质、管径、壁厚、衬里情况？ | 确认仪表兼容管材；小管径选V型安装，大管径选Z型安装 。需考虑结垢对精度的影响 。 |

| 测量要求 | 精度、量程比、输出信号？ | 一般监控选±1.5%-3%；计量/贸易结算需±0.5%-1%，并带温度压力补偿 。 |

| 安装环境 | 温度、湿度、**等级？ | 户外需IP65以上；井下选IP68；危险环境需**认* 。 |

| 使用方式 | 长期监测还是临时测量？ | 长期监测选固定式；临时检测、多点测量选便携式 。 |

 典型应用场景

凭借其**的非侵入式*势，外夹式超声波流量计在众多行业中成为理想的测量工具：

- 市政水务：用于自来水厂的原水和出厂水计量、供水管网的流量平衡和漏损控制，可在不影响居民用水的情况下进行夜间*小流量分析。

- 石油与化工：测量原油、成品油以及各种酸、碱等腐蚀性或危险化学品。无泄漏的测量方式大大提高了过程安全性。

- 能源与公用工程：监测锅炉的给水、蒸汽（需高温型）、压缩空气系统的能耗，为节能审计和*化提供关键数据。

- 暖通空调（HVAC）：测量空调系统的冷冻水和冷却水流量，结合温度传感器，可以精确计算热能/冷能的消耗，用于楼宇的能源管理和费用分摊。

- 半导体与制药：用于高纯水、注射用水等卫生级要求**的介质测量，由于完全不接触介质，避免了任何污染风险。
