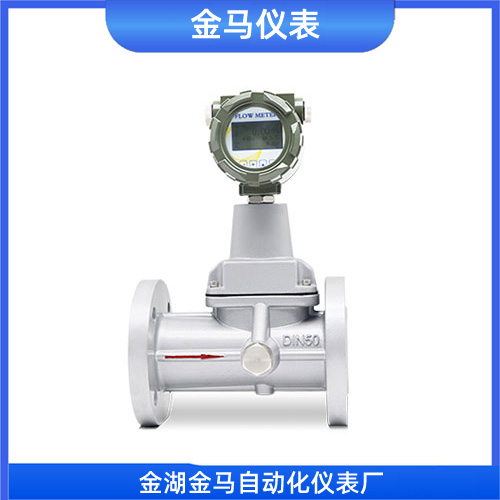

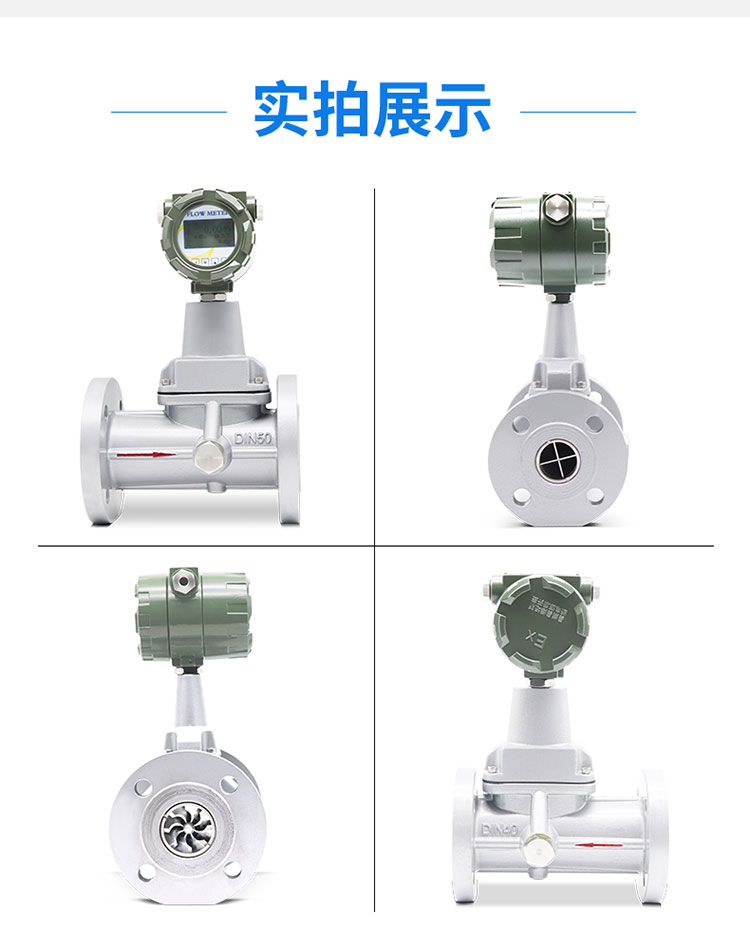

旋进旋涡流量计

一、工作原理

旋进旋涡流量计(型号：JM-LUX）基于流体动力学的旋涡进动效应，原理可分为三个步骤：

旋涡生成

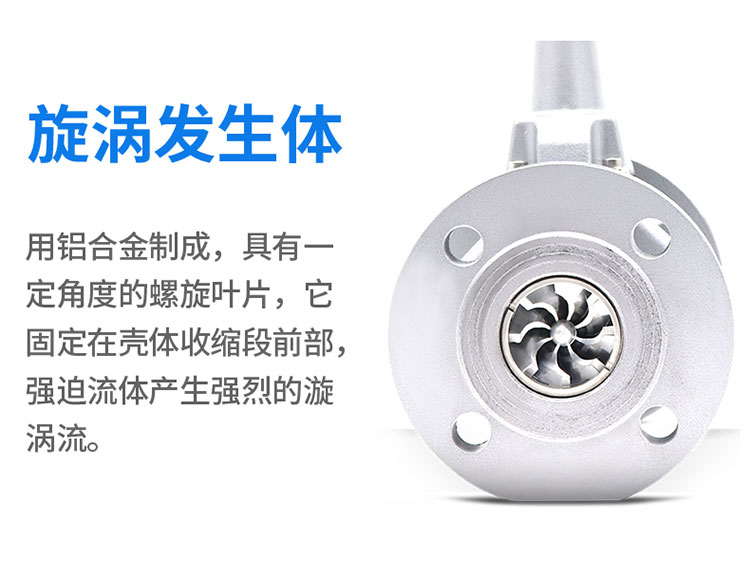

流体（**为气体）流经螺旋形导流叶片时，被旋转形成高速旋涡流。

旋涡进动

旋涡流进入文丘里管收缩段后加速，在扩散段产生二次回流，形成陀螺式进动（旋涡中心沿锥形螺旋线旋转前进）。

频率检测

压电传感器捕捉旋涡进动频率，该频率与流体流速成正比（公式：

f=K⋅q

，其中

f

 为频率，

K

 为仪表系数，

q

 为体积流量）。

特性：

仅适用于单相气体（如天然气、空气、氮气），液体或蒸汽会破坏旋涡稳定性。

进动频率不受流体密度、粘度等物理性质影响，确保测量稳定性。

二、技术特点

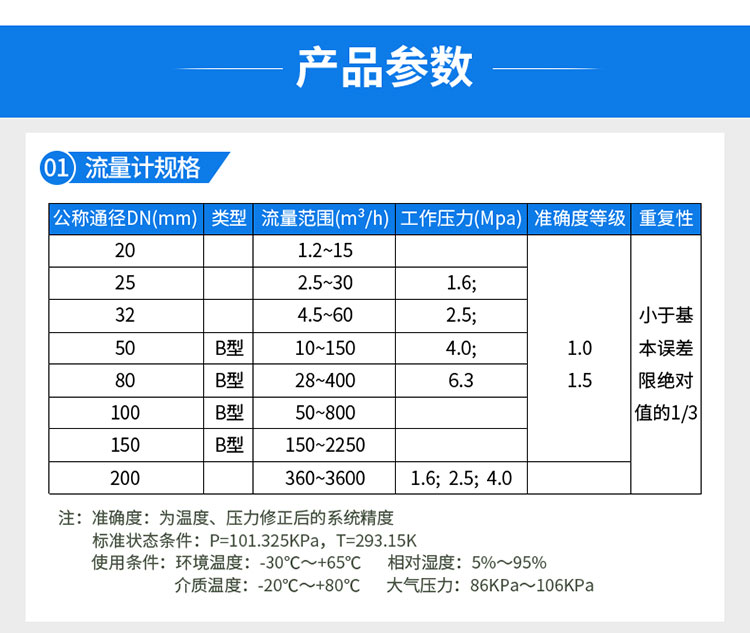

测量精度可达±1.5%，量程比宽（1:15~1:30），适应流量大幅波动场景。

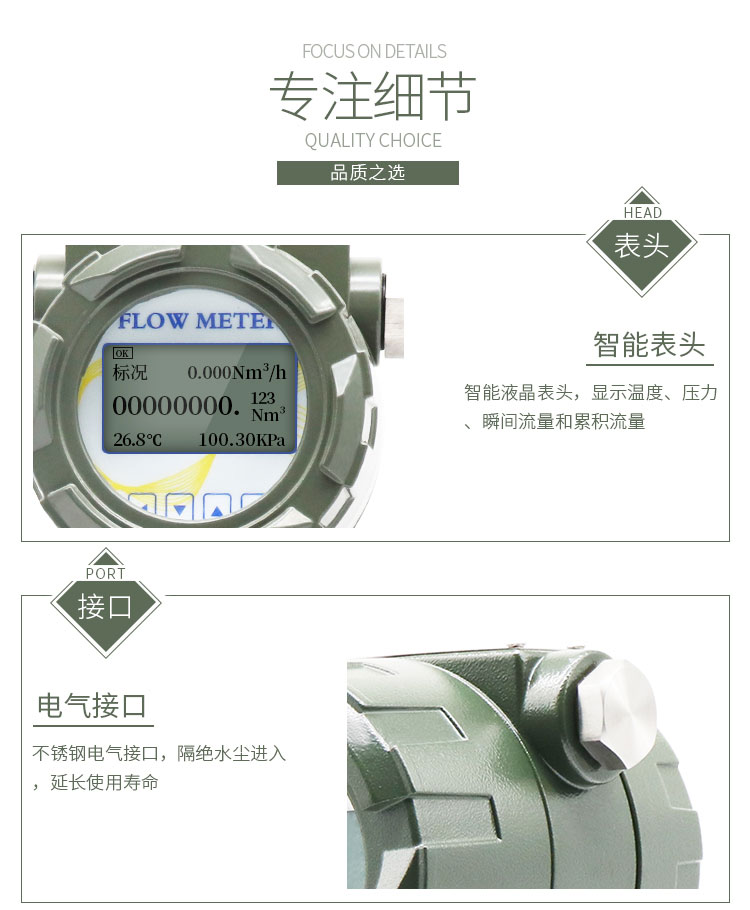

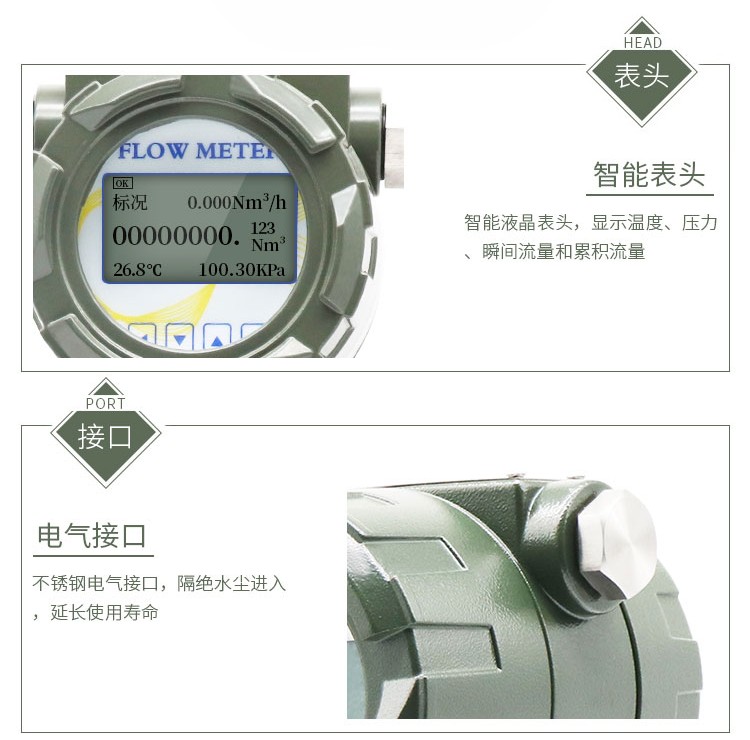

内置温度、压力传感器，自动补偿。

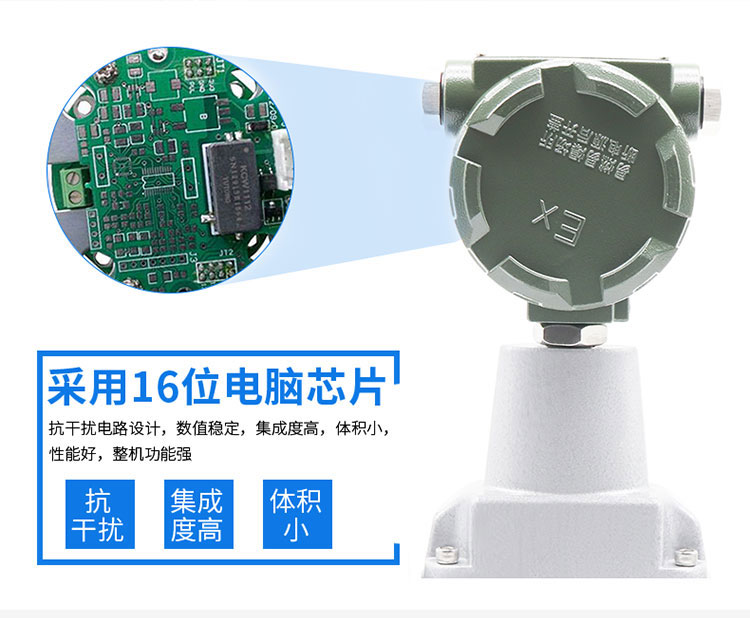

抗干扰与稳定性

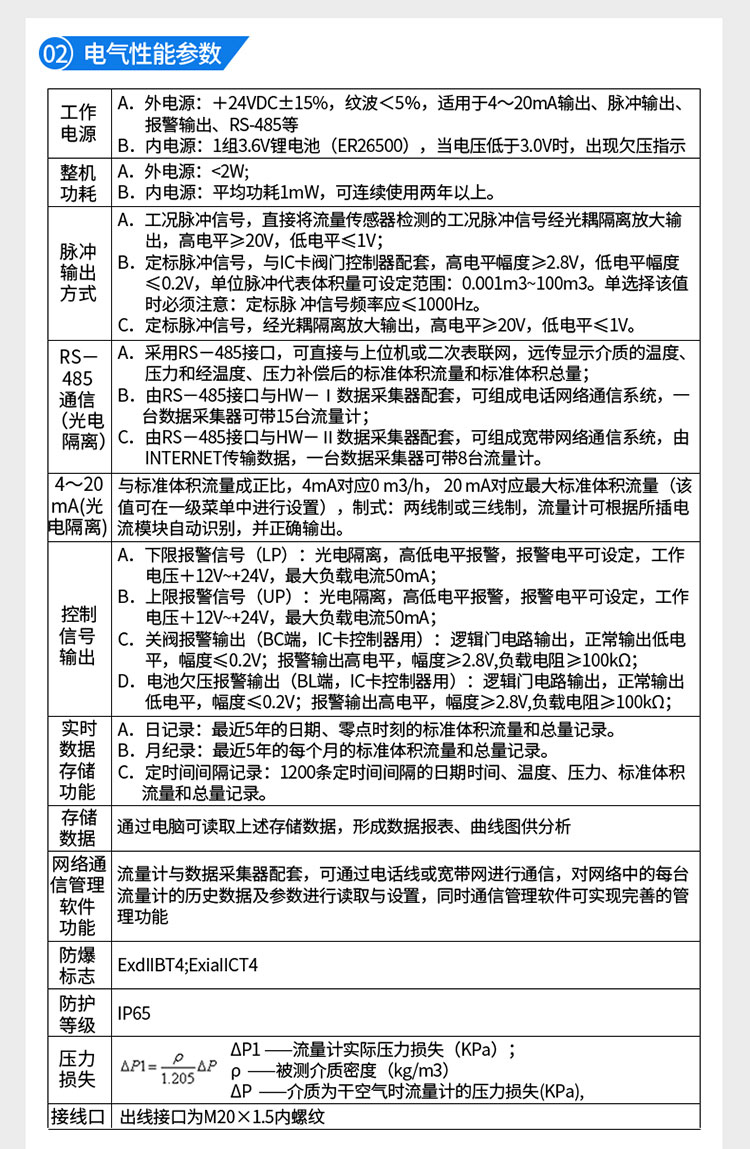

支持RS485、HART协议及4~20mA模拟信号输出。

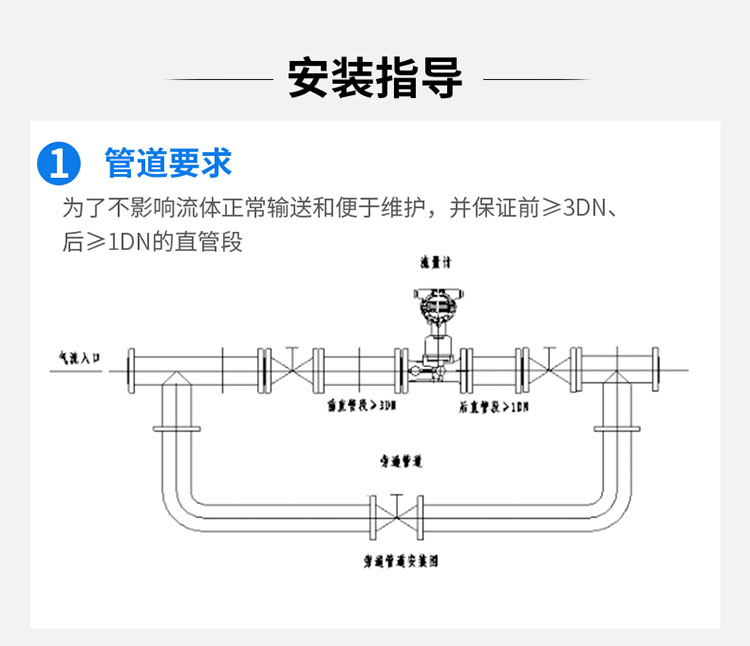

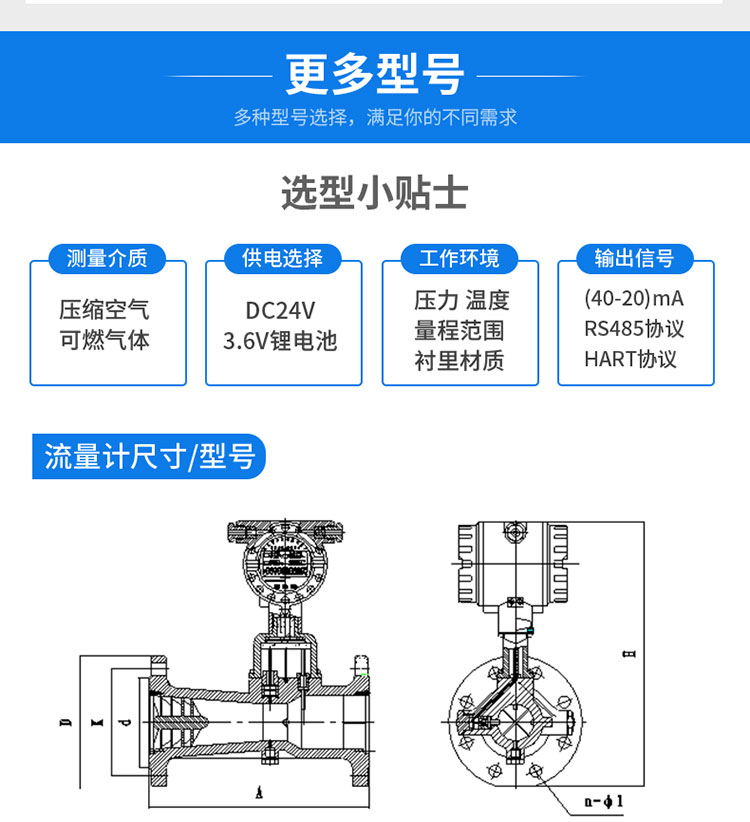

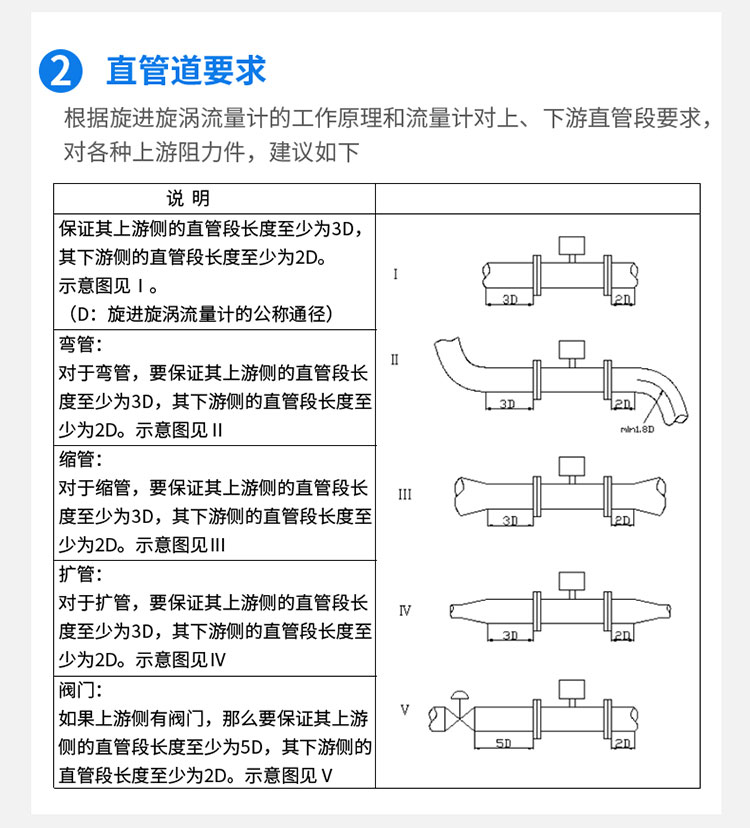

短直管段要求（前≥3DN，后≥1DN）。
