不锈钢电磁流量计

一、工作原理

完全遵循法拉第电磁感应定律。当导电液体流过测量管时，切割励磁线圈产生的垂直磁场，在两电极间感应出与流速成正比的电动势 $E = k \cdot B \cdot D \cdot v$（k为仪表常数，B为磁感应强度，D为管径，v为平均流速）；转换器将毫伏级信号放大、滤波、数字化处理，输出标准信号并显示流量/累积量。

适用前提：流体电导率一般需>5μS/cm；不能测量气体、蒸汽、纯油等非导电介质。

 二、核心结构组成

1.  传感器（测量核心）

    - 测量管：304/316L不锈钢（非导磁），内衬PTFE、PFA、氯丁橡胶等绝缘防腐材料；

    - 励磁线圈：产生低频矩形波稳定磁场，抑制极化干扰；

    - 电极：316L、哈氏合金、钛、钽等，与介质直接接触；

    - 外壳：不锈钢材质，防护等级IP65/IP68；

    - 接地环：保障信号稳定，防止杂散电流干扰。

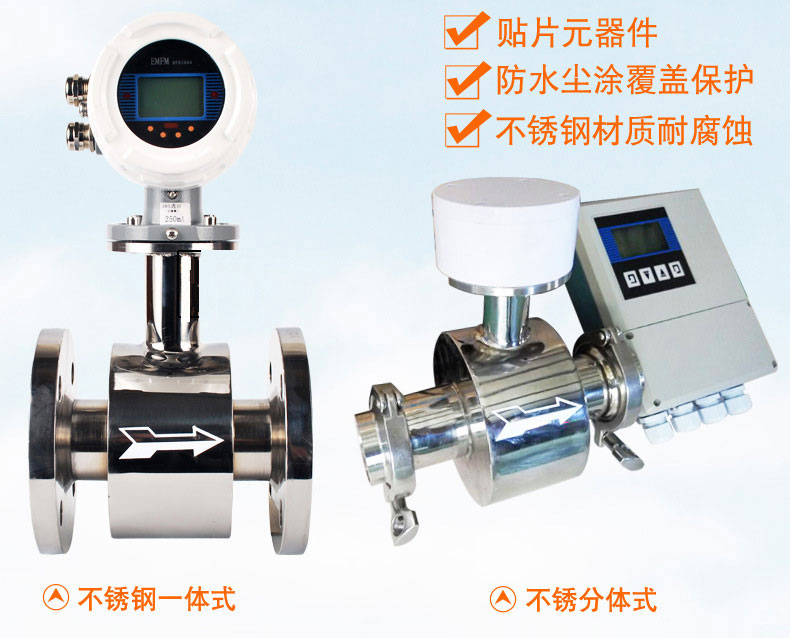

2.  转换器（信号处理单元）：可一体式安装在传感器上，也可分体式远程安装；具备LCD显示、4-20mA、HART、Modbus等输出，支持双向流量测量与总量累积。

 三、核心技术特点与优势

1.  无阻流/无可动部件：几乎无压力损失，直管段要求低（通常上游5D、下游3D），寿命长、维护量极小；

2.  测量稳定：精度不受流体密度、粘度、温度、压力变化影响，线性度好，精度可达±0.2%~±0.5%；

3.  强适应性：316L不锈钢与特种内衬/电极组合，耐受酸碱、含颗粒浆料；可测双向流、脉动流；

4.  卫生与防爆：316L材质易清洗，适合食品、制药；可选隔爆/本安型，适配危险化工场合。

 四、常用材质与规格

|部件|常用材质|适用场景|

| :--- | :--- | :--- |

|壳体/法兰|304不锈钢|普通工业水、市政；316L不锈钢用于海水、弱酸碱、食品医药|

|内衬|PTFE/PFA|强腐蚀、高温；橡胶用于污水、泥浆|

|电极|316L|中性液；哈氏合金C276|海水/高氯；钛|氧化性酸；钽|浓盐酸|

口径范围：DN10~DN2000；压力等级：PN10/16/25；温度范围：取决于内衬，常规-20~180℃。

 五、典型应用领域

- 市政给排水、污水处理；

- 化工、冶金：酸碱液、冷却水、矿浆；

- 食品、制药、饮料：纯水、糖浆、药液；

- 造纸、电力：纸浆、循环水、脱硫浆液。

 六、安装与选型要点

1.  安装：必须保证满管；远离变频器、大功率电机等强电磁干扰源；正确接地（接地电阻<10Ω）；分体式电缆需用屏蔽双绞线；

2.  选型：确认介质电导率、成分/浓度、温度压力；流速范围0.5~5m/s为佳；按工况选壳体材质、内衬、电极；确定供电、输出信号、防护/防爆等级。

 七、日常维护建议

1.  定期检查接线与接地，避免松动；

2.  每1~2年进行零点校准与流量比对；

3.  对于易结垢介质，定期清洗电极，防止信号衰减；

4.  避免在传感器附近进行电焊作业，防止损坏电子部件。
