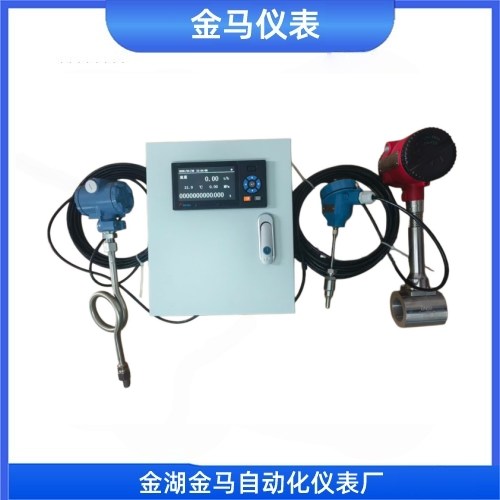

分体型蒸汽流量计

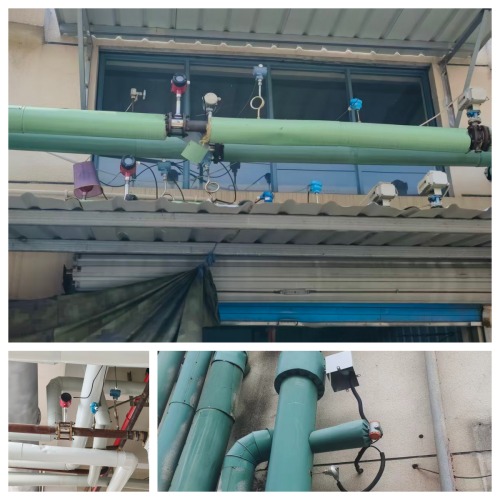

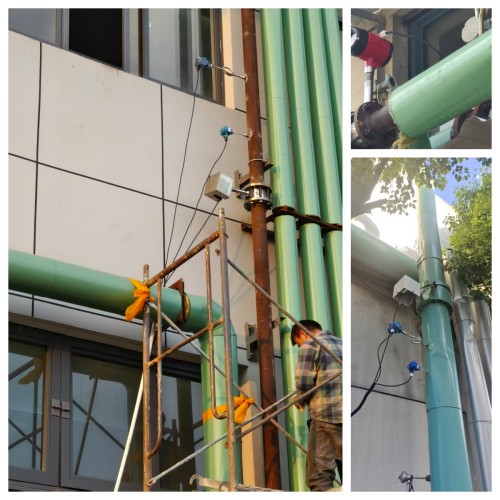

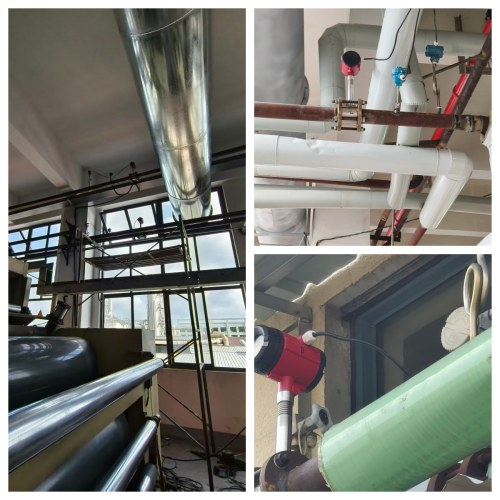

分体型蒸汽流量计现场安装样式

蒸汽流量计（型号：JMLUGB-JA11W）主要用于工业管道介质流体的流量测量,如气体、液体、蒸气等多种介质。其特点是压力损失小,量程范围大,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，维护量小。

蒸汽流量计安装注意事项

1、合理的选择安装地点。
避开电力设备，电源开关设备；避开热源和辐射源的影响，避开震动场所和腐蚀环境等，同时要考虑安装维修方便。

2、上下游必须有足够的直管段。
若传感器安装点的上游在同一平面上有二个90。弯头，则：上游直管段≥25D，下游直管段≥5D 。
若传感器安装点的上游在不同平面上有二个90。弯头，则：上游直管段≥40D，下游直管段≥5D 。
调节阀应安装在传感器的下游5D以外处，若必须安装在传感器的上游，传感器上游直管段应不小于50D，下游应有不小于5D。

3、管道采取减振动措施。
传感器尽量避免安装在振动较*的管道上，是横向振动。若不得已要安装时，必须采取减振措施，在传感器的上下游2D处分别设置管道紧固装置，并加防振垫。

4、在管道上安装是涡街流量计常用的安装方式。
测量气体流量时，若被测气体中含有少量的液体，传感器应安装在管线的较处。
测量液体流量时，若被测液体中含有少量的气体，传感器应安装在管线的较低处。
安装点上下游的配管应与传感器同心，同轴偏差应不小于0.5DN。

5、传感器在垂直管道的安装。
测量气体流量时，传感器可以安装在垂直管道上，流向不限。若被测气体中含有少量的液体，气体流向应由下向上。
测量液体流量时，液体流向应由下向上：这样不会将液体重量额外附加在探头上。

涡街流量计主要由传感器和转换器两大部分组成 。

- 传感器：包括旋涡发生体（如三角柱形、圆柱形）、检测元件（如压电晶体、差动电容等）和仪表表体。

- 转换器：负责将传感器检测到的微弱信号进行放大、滤波、整形，并转换为**的4-20mA电流信号、脉冲信号或通过RS485/ModBus等协议输出。

从结构形式上看，主要有管道式、对夹式等，以适应不同的管道口径和安装需求。

蒸汽流量计特点：

- 结构简单牢固：仪表内无可动部件，因此可靠，维护量小，使用寿命长。

- 适用介质：可测量液体、气体、蒸汽（包括饱和蒸汽和过热蒸汽），**可用于含有微小颗粒的浑浊液体。

- 测量精度：液体测量精度**可达1.0%，气体和蒸汽为1.5%。

- 量程比宽：量程比一般可达10:1或20:1，适应流量变化的场合。

- 输出信号灵活：可输出与流量成正比的脉冲信号，无零点漂移，便于数字化处理。

- 抗振动性较差：对管道机械振动较为敏感，不宜用于*振动场所，否则需要采取有效的减振措施。

- 安装直管段要求：为保*测量精度，仪表前后**需要足够的直管段，一般要求上游≥10D，下游≥5D（D为管道直径）。

- 对流速分布敏感：流体若存在脉动流或压力剧烈波动，会影响测量准确性。

- 高温应用受限：虽然可测高温流体，但一般传感器耐受温度有限（常规≤420℃）。

选型要点：

1.  确认介质特性：是气体、液体还是蒸汽？是否清洁、有无腐蚀性。

2.  明确工艺参数：提供操作温度、压力、量程范围。

3.  评估安装环境：现场是否存在振动？前后直管段是否足够。

4.  确定输出与供电：根据控制系统接口和现场供电条件，选择合适的信号输出和供电方式。
